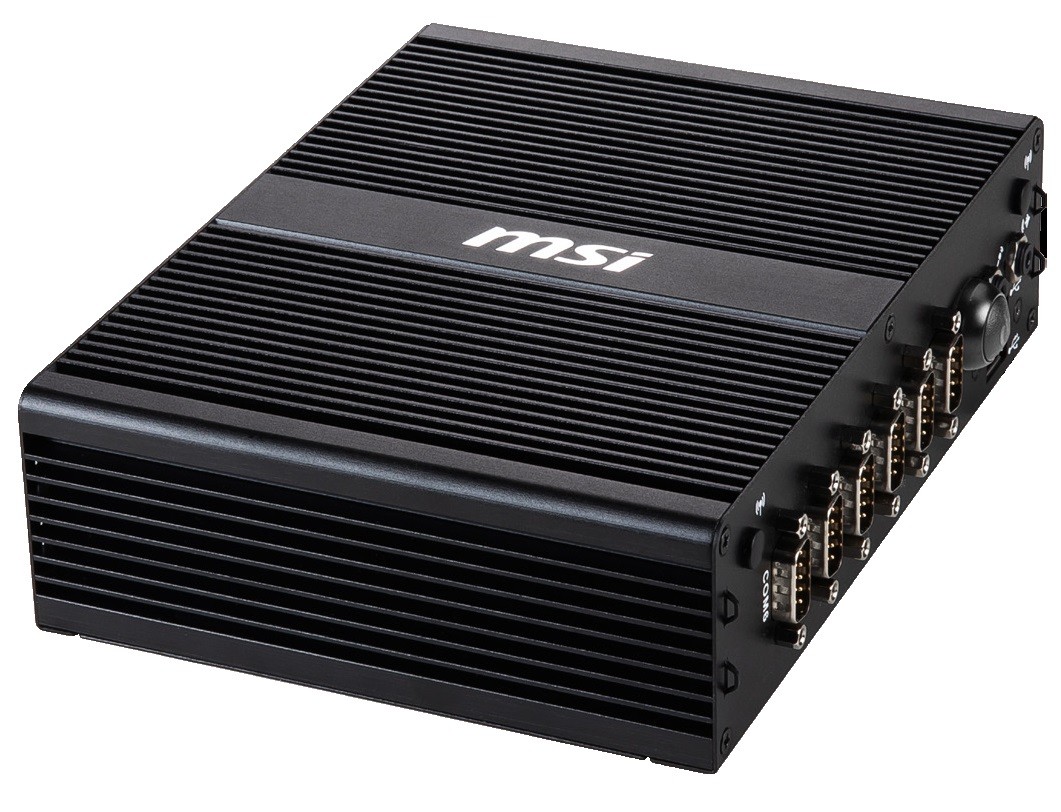

MSI MS-9A69 V2.0

MS-9A69-A1, MS-9A69-U2, MS-9A69-U3

Embedded System

PRODUKT-FEATURES

// Embedded System
// [Intel Celeron J3455 | Intel Core i3-7100U | Intel Core i5-7300U]
// [1,5 | 2,4 | 2,6] GHz
// Passiv gekühlt
// 2 x Anzeige
// 6 x Seriell
// 2 x USB (Frontseite)
// 4 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 2 x Mini-PCIe
// 12~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: MSI MS-9A69 V2.0

Allgemein
SKU / ArtikelnummerMS-9A69 V2.0MS-9A69-A1, MS-9A69-U2, MS-9A69-U3
Produktgrunddaten
HerstellerMSI
Produkt-ID939-9A69-014, 939-9A69-021, 939-9A69-022
System
ProzessorSerieIntel Apollo Lake, Intel Kaby Lake
NummerIntel Celeron J3455, Intel Core i3-7100U, Intel Core i5-7300U
CPU Kerne2 St, 4 St
Threads4 St
Basis Frequenz1,5 GHz, 2,4 GHz, 2,6 GHz
Max. Turbo-Taktfrequenz2,3 GHz, 3,5 GHz, -
Cache2 MB, 3 MB
Thermal Design Power (TDP)10 W, 15 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau204 Pin SO-DIMM DDR3L, 260 Pin SO-DIMM DDR4
Memory TypeDDR3, DDR4
DIMM Datarate1866 MT/s, 2133 MT/s
Steckplätze1 St
Maximaler Ausbau8 GB, 16 GB
BIOSAMI BIOS
Grafik
ProzessorIntel HD Graphics 500, Intel HD Graphics 620
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung3840 x 2160 bei 30 Hz, 4096 x 2160 bei 24 Hz
Version1.4, -
DisplayportMaximale Auflösung3840 x 2160 bei 60 Hz , 4096 x 2160 bei 60 Hz
TTLMaximale Auflösung1920 x 1200 bei 60 Hz
Erweiterung
Mini-PCIeVolle BautiefeAnzahl2 St
mSATA UnterstützungJa
PCIe Schnittstellen2x Mini-PCIe
SIMAnzahl1 St
Formfaktor (Slot)Nano SIM
StorageMicro-SD, mSATA
Audio
ChipsatzRealtek ALC887-VD2-CG
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps), Intel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps), Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN
Interne I/O
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St

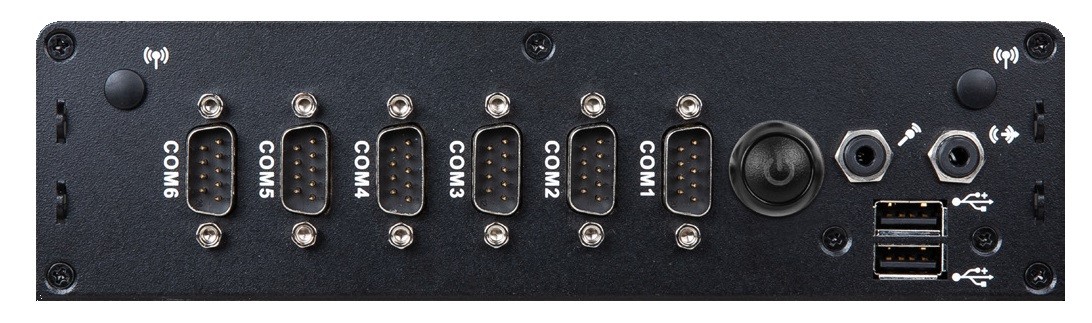

Externe I/O (Frontseite)
AudioLine-Out1 St
Mic-In1 St
SeriellRS-232DB-94 St
RS-232 / 422 / 485DB-92 St
USBUSB v2.02 St

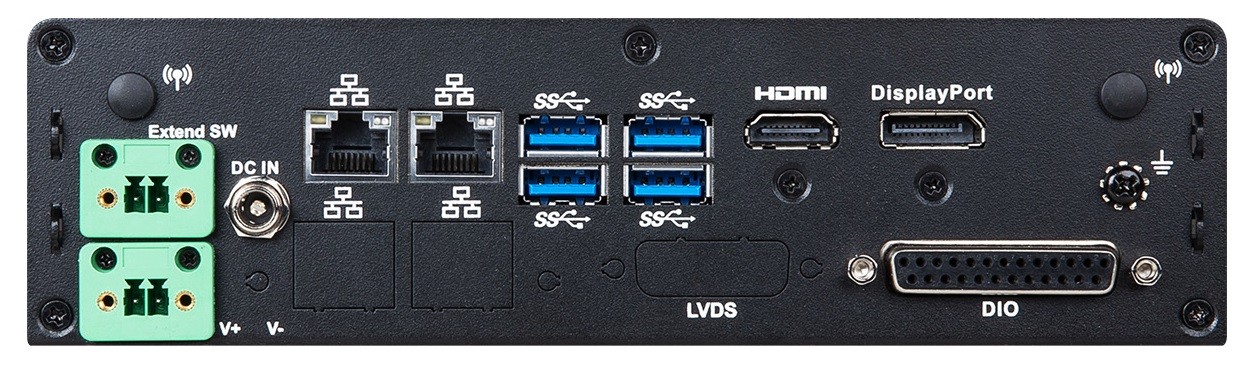

Externe I/O (Rückseite)
AnzeigeHDMI1 St
Displayport1 St
EthernetRJ-452 St
Digital I/OAnzahl1 St
Bits16-Bit
AnschlussDB-26
USBUSB v3.2 (Gen 1)4 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich12~24V
AnschlussHohlstecker (verschraubt)
DCWeitbereichJa
Bereich12~24V
Anschluss2 Pin Terminal Stecker
Stromversorgung - EingangDC: 12~24V,12~24V
Kühlung
UmsetzungPassiv
PassivWärmemanagementKühlkörper (Heat Sink)
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb (HDD)-10° bis 45°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
Lagerung10 bis 90%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite200 mm
Tiefe150 mm
Höhe55 mm
VibrationReferenz StandardIEC 61373
SchockReferenz StandardIEC 61373
Gewicht1390 g
BedienelementePower1 St
Power (Terminal Anschluss)1 St
StatusanzeigenStorage1 St
Power1 St
Antennenlöcher4 St
FarbeSchwarz
MaterialStahl
MontageoptionHutschiene (DIN Rail), VESA, Wandmontage
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)wind unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Zertifikate / Konformitäten
CEJa
FCCClass AJa
Weitere Zertifikate / KonformitätenBSMI, RCM, VCCI
RoHS konformJa
