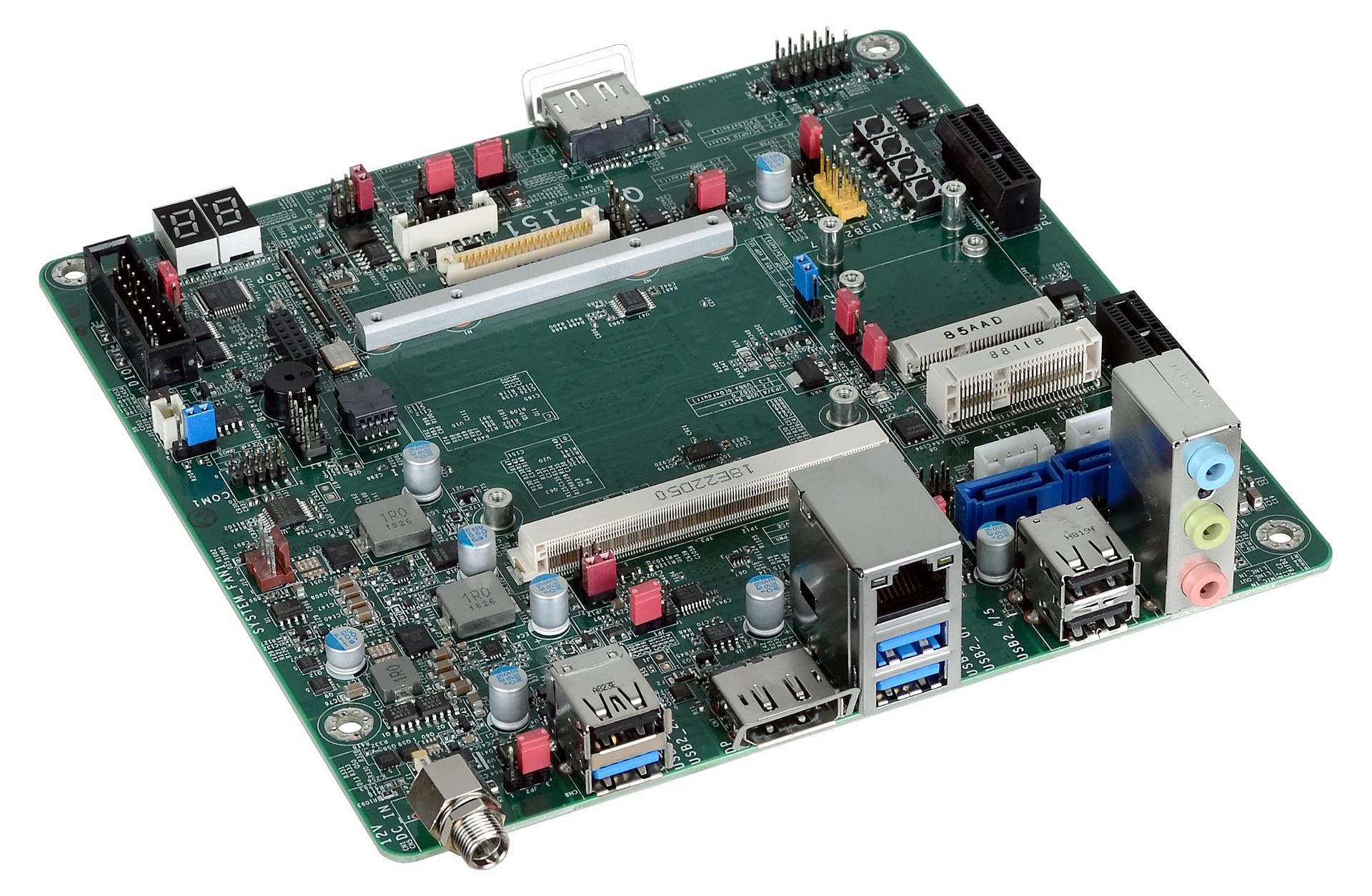

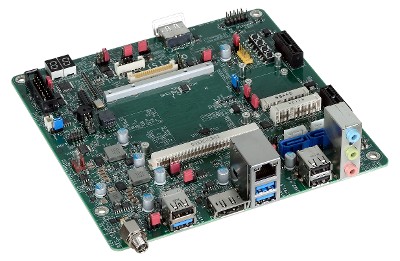

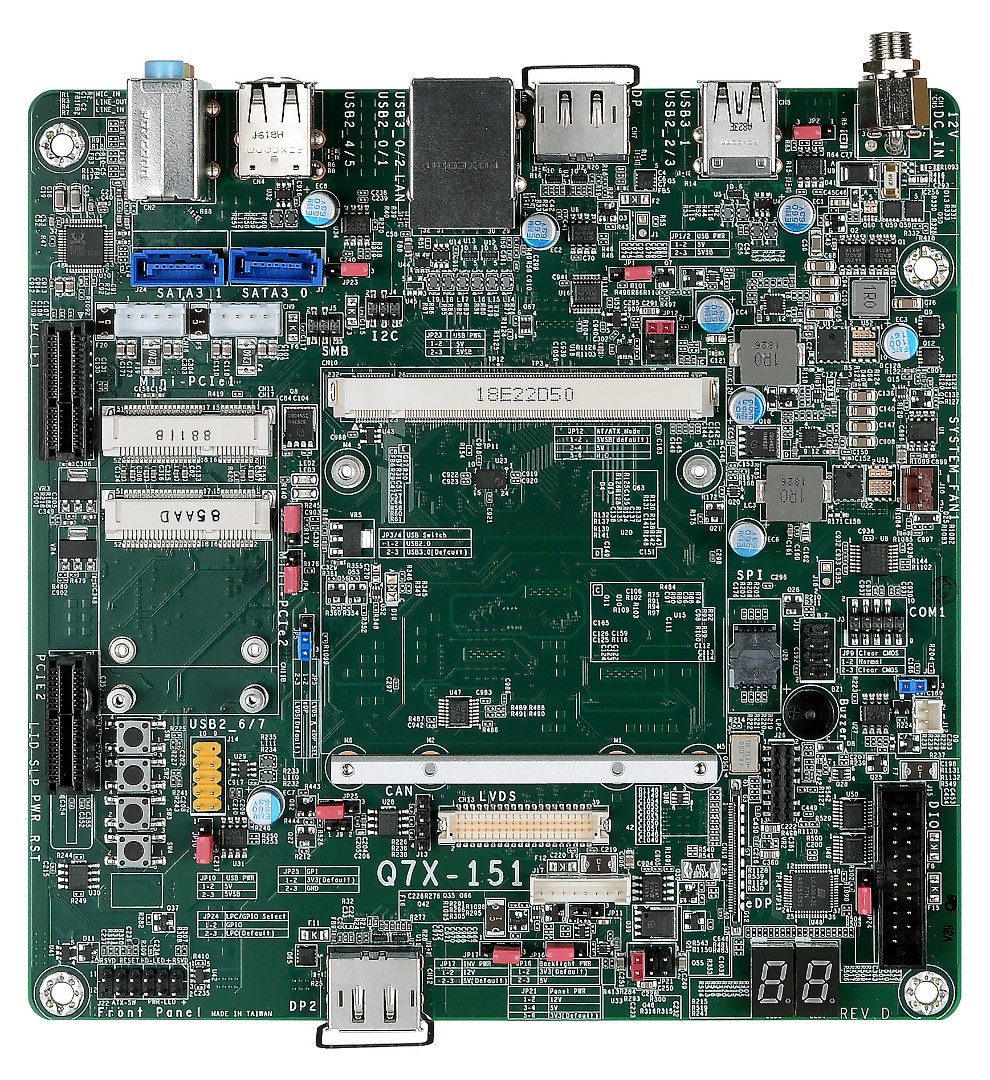

DFI Q7X-151(R.D1)

Qseven Carrier Board

PRODUKT-FEATURES

// Mini-ITX Qseven Carrier Board
// 1 x G-LAN
// 6 x USB
// 2 x USB (intern)
// 2 x Seriell I/O
// 1 x CAN Bus
// 2 x PCIe x1
// 2 x Mini-PCIe

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

Basismodul: DFI Q7X-151(R.D1)

Allgemein
	SKU / Artikelnummer			Q7X-151(R.D1)
Produktgrunddaten
	Hersteller			DFI
Erweiterung
	PCIe x1	x1 Signal		2 St
	Mini-PCIe	Volle Bautiefe	Anzahl	2 St
	PCIe Schnittstellen			2x PCIe x1, 2x Mini-PCIe
	Storage			SDIO / MMC-Karte
Audio
	Chipsatz			Realtek ALC886

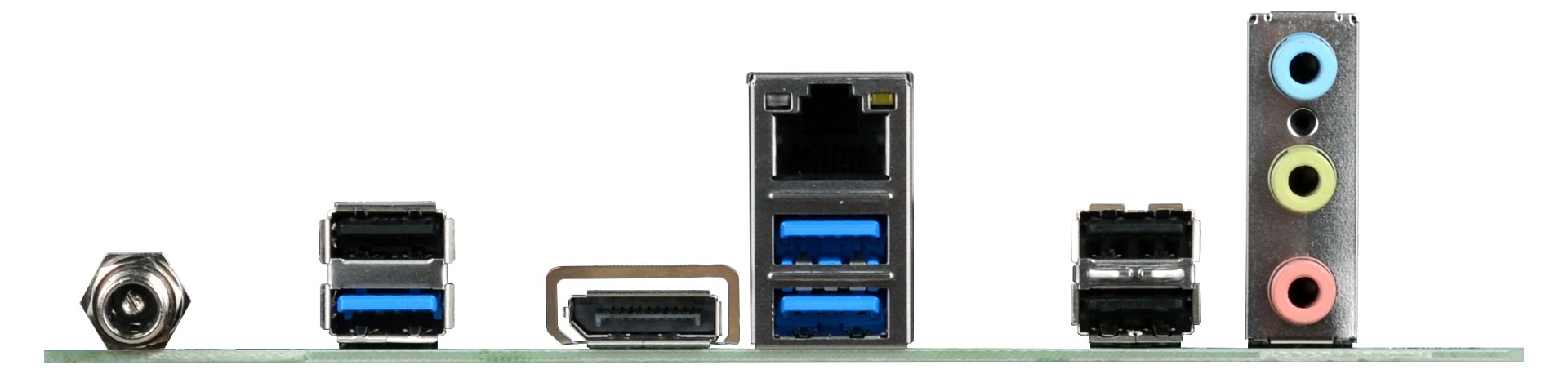

Externe I/O
	Ethernet	RJ-45		1 St
	USB	USB v2.0		3 St
		USB v3.0		3 St
	Seriell	RS-232	DB-9	2 St

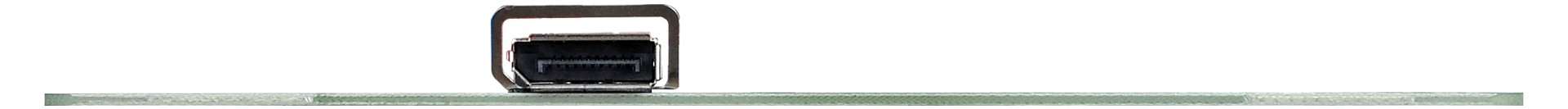

	Anzeige	Displayport		2 St
	Audio	Line-In		1 St
		Line-Out		1 St
		Mic-In		1 St
Interne I/O
	USB	USB v2.0	Ports (2.00 mm Pitch)	2 St
	Anzeige	LCD- / Inverterstrom		Ja
		LVDS		Dual Channel
		LVDS Anschlüsse		1 St
		eDP (embedded Display Port) Lanes		1 St
	SMBus			1 St
	LPC			1 St
	Serial Peripheral Interface (SPI)			1 St
	I²C			1 St
	UART	Tx/Rx		2 St
	CAN Bus	Channel		1 St
	Serial-ATA	S-ATA R3.0 (6 Gbit/s, 600 MB/s)		2 St
		Stromanschluss (onboard)		2 St
Watchdog Zeitgeber
	Watchdog Zeitgeber			Ja
	Watchdog Zeitgeber (Intervall)			Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
	Typ (Eingang)	DC	Bereich	12V
			Anschluss	Hohlstecker
	Stromversorgung - Eingang			DC: 12V
	Real-Time Clock (RTC) Batterie			CR2032 Knopfbatterie
Ausgangsstrom
	Typ (Eingang)	DC	Anschluss	MXM Anschluss (Q7, 230 Pins)
Mechanik / Umgebung
	Temperatur	Betrieb		0° bis 60°C
		Lagerung		-20° bis 85°C
	Relative Luftfeuchtigkeit	Betrieb		5 bis 90%, nicht kondensierend
		Lagerung		5 bis 90%, nicht kondensierend
	Abmaße	Formfaktor		Mini-ITX
		Breite		170 mm
		Tiefe		170 mm
Zertifikate / Konformitäten
	RoHS konform			Ja
