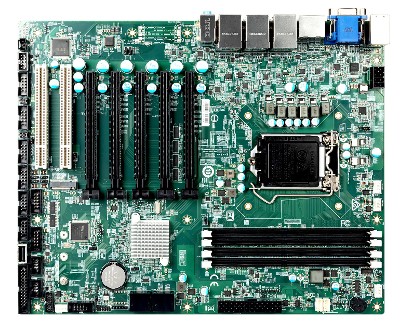

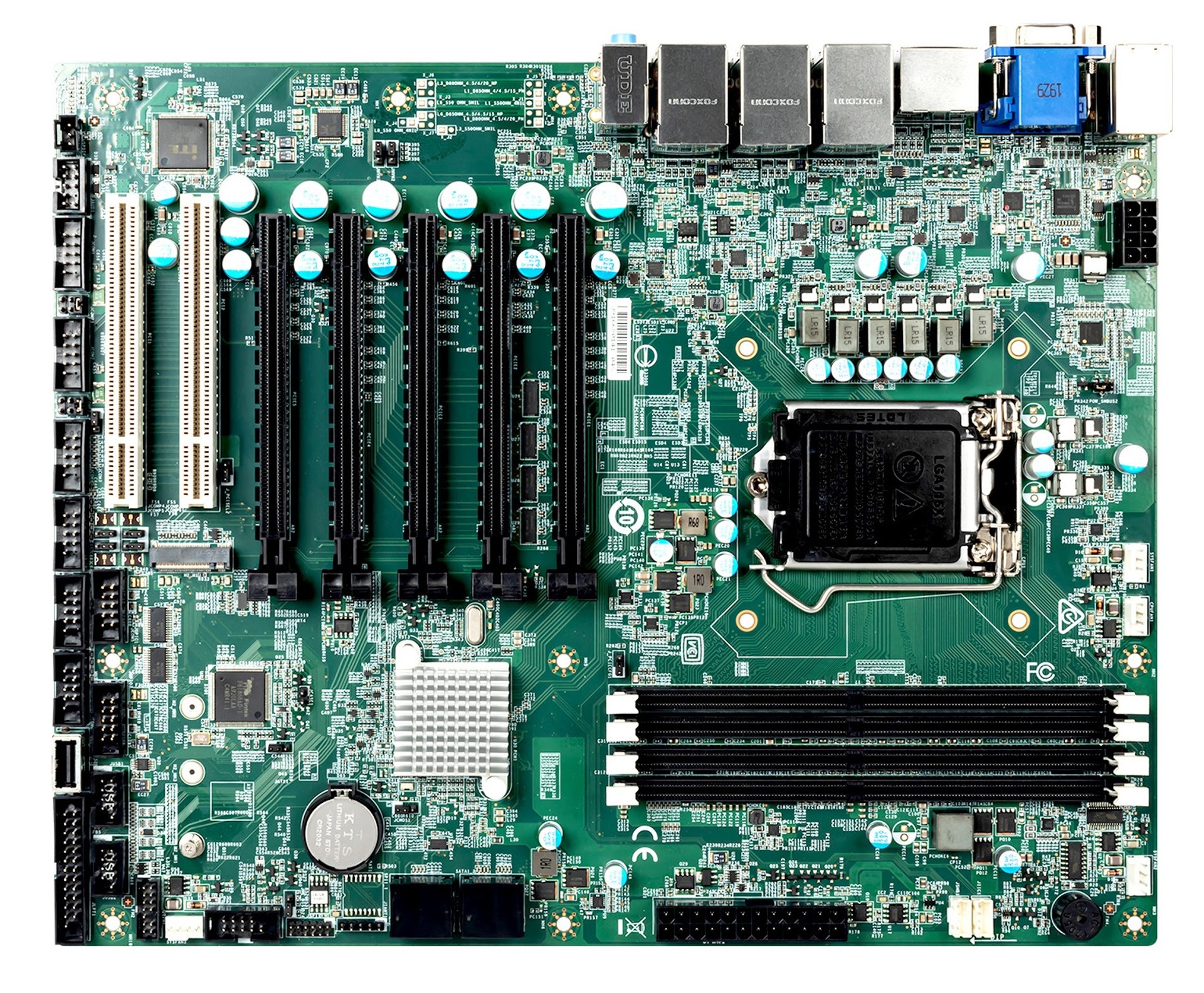

MSI MS-98K9 V2.1

MS-98K9-C246, MS-98K9-Q370

ATX Mainboards

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1151 (H4)
// [Intel C246 | Intel Q370]
// 288 Pin DIMM DDR4
// 1 x VGA
// 1 x HDMI
// 2 x Displayport
// 3 x G-LAN
// 8 x USB
// 5 x USB (intern)
// 6 x Seriell I/O
// Digital I/O (16-Bit)
// 2 x PCI
// 5 x PCIe x16
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: MSI MS-98K9 V2.1

Allgemein
SKU / ArtikelnummerMS-98K9 V2.1MS-98K9-C246, MS-98K9-Q370
Produktgrunddaten
HerstellerMSI
Produkt-ID919-98K9-004, 919-98K9-005
System
ProzessorSerieIntel Coffee Lake
SockelLGA 1151 (H4)
Thermal Design Power (TDP)95 W
ChipsatzIntel C246, Intel Q370
SpeicherAufbau288 Pin DIMM DDR4
Frequenz2400 / 2666 MHz
Steckplätze4 St
Maximaler Ausbau128 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSAMI BIOS
I/O ControllerController 1I/O ControllerFintek F81866AD-I
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
PCIAnzahl2 St
PCI Schnittstellen2x PCI
PCIe x16x4 SignalGeneration3
Anzahl3 St
x16 SignalGeneration3
Anzahl2 St
PCIe Schnittstellen5x PCIe x16
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×4, SATA III
Unterstütze Abmaße2242, 2260, 2280
M.2 Key IDsM
StorageM.2
Audio
ChipsatzRealtek ALC887-VD2-CG
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl2 St
Netzwerk3x G-LAN

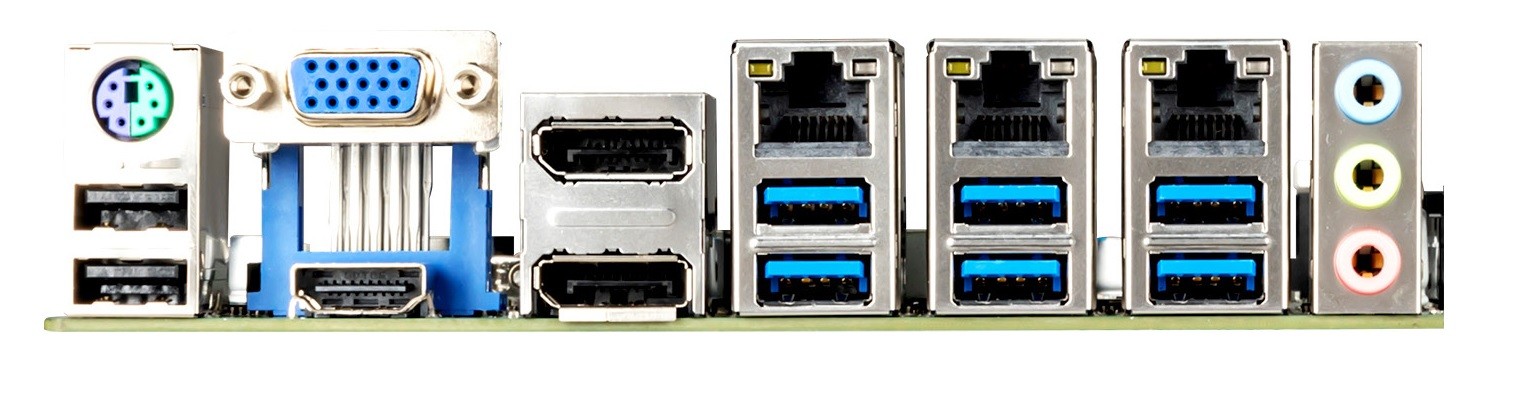

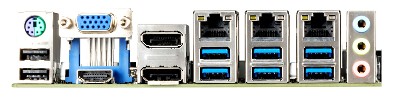

Externe I/O
EthernetRJ-453 St
USBUSB v2.02 St
USB v3.2 (Gen 2)6 St
PS/2mini-DIN-61 St
AnzeigeVGA1 St
HDMI1 St
Displayport2 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)4 St
Ports (Typ-A-Buchse)1 St
SeriellRS-232Ports (2.00 mm Pitch)4 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)2 St
ParallelPorts (2.00 mm Pitch)1 St
Digital I/OBits16-Bit1 St
SMBus1 St
I²C1 St
AudioS/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Gehäuse-Einbruchserkennung (Chassis Intrusion)Ja
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Infineon SLB 9665 TT 2.0
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
Unterstützte BSWindows Embedded
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb-10° bis 60°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
Lagerung10 bis 90%, nicht kondensierend
AbmaßeFormfaktorATX
Breite244 mm
Tiefe305 mm
Gewicht700 g
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenBSMI, RCM, VCCI
RoHS konformJa
