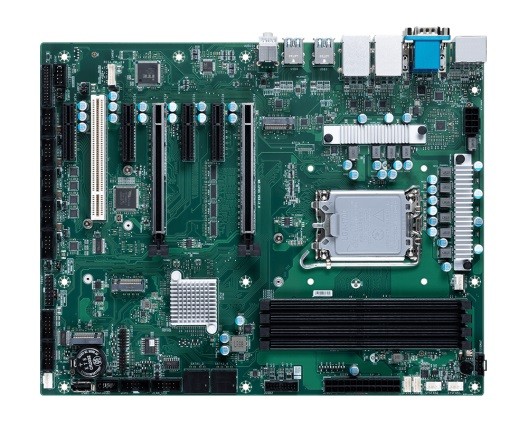

MSI MS-CF05_V2.0

ATX Mainboards

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1700 (H6)
// Intel Q670E
// 288 Pin DIMM DDR5
// 2 x G-LAN (Rückseite)
// 8 x USB (Rückseite)
// 4 x USB (intern)
// 5 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCI
// 4 x PCIe x4
// 2 x PCIe x16
// Stromversorgung ATX

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: MSI MS-CF05_V2.0

Allgemein
SKU / ArtikelnummerMS-CF05_V2.0
Produktgrunddaten
HerstellerMSI
System
ProzessorSerieIntel Alder Lake / Raptor Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)125 W
ChipsatzIntel Q670E
SpeicherAufbau288 Pin DIMM DDR5
DIMM TypeUnbuffered DIMM
Frequenz4800 MHz
Steckplätze4 St
Maximaler Ausbau128 GB
BIOSAMI UEFI BIOS
I/O ControllerController 1I/O ControllerFintek F81966D-I
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 60 Hz
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
PCIAnzahl1 St
PCI Schnittstellen1x PCI
PCIe x4x4 Signal4 St
PCIe x16x8 SignalAnzahl2 St
PCIe Schnittstellen4x PCIe x4, 2x PCIe x16
M.2Slot 1Key IDM
InterfacePCIe ×4 (Gen. 4)
Unterstütze Abmaße2280, 22110
Slot 2Key IDM
InterfacePCIe ×4 (Gen. 4)
Unterstütze Abmaße2242, 2280
Slot 3Key IDB
InterfacePCIe ×1 (Gen. 2)
Unterstütze Abmaße2242, 2280
M.2 Key IDsB, M
StorageM.2
Audio
ChipsatzRealtek ALC897
Netzwerk
G-LANControllerChipsatzIntel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
Active Management Technology (AMT) Version16.1
Netzwerk2x G-LAN

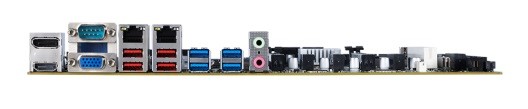

Externe I/O (Rückseite)
AnzeigeVGA1 St
HDMI1 St
Displayport1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v3.2 (Gen 2)8 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)2 St
Ports (Typ-A-Buchse)1 St
USB v3.2Key-A Header (20-Pin)1 St
GenerationGen. 1
PS/2Stiftleiste1 St
SeriellRS-232Ports (2.54 mm Pitch)4 St
RS-232 / 422 / 485Ports (2.54 mm Pitch)1 St
ParallelPorts (2.54 mm Pitch)1 St
Digital I/OBits8-Bit2 St
SMBus1 St
I²C1 St
AudioAnschluss2.00 mm Pitch
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Debug-Portwird unterstützt
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Infineon SLB 9672 VU 2.0
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
PMBus SteckerJa
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)wind unterstützt
Windows 11 IoTwird unterstützt
LinuxDistributionLinux
Unterstützte BSWindows Embedded, Linux
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
Lagerung10 bis 90%, nicht kondensierend
AbmaßeFormfaktorATX
Breite305 mm
Tiefe244 mm
Gewicht779 g
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenBSMI, RCM, VCCI
RoHS konformJa
