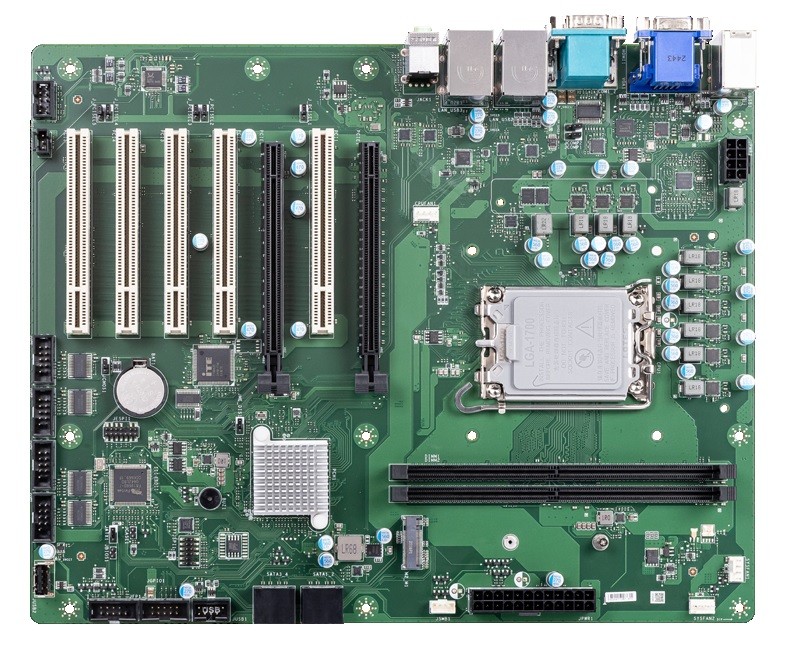

MSI MS-CF06 V2.0

ATX Mainboards

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1700 (H6)
// Intel H610E
// 288 Pin DIMM DDR5
// 2 x G-LAN
// 6 x USB (Rückseite)
// 3 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 5 x PCI
// 2 x PCIe x16
// Stromversorgung ATX

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: MSI MS-CF06 V2.0

Allgemein
SKU / ArtikelnummerMS-CF06 V2.0
Produktgrunddaten
HerstellerMSI
System
ProzessorSerieIntel Alder Lake / Raptor Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)65 W
ChipsatzIntel H610E
SpeicherAufbau288 Pin DIMM DDR5
Memory TypeDDR5
DIMM TypeUnbuffered DIMM
Frequenz5600 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
ECCwird nicht unterstützt
BIOSAMI UEFI BIOS
I/O ControllerController 1I/O ControllerFintek F81966D-I
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)2 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
Erweiterung
PCIAnzahl5 St
PCI Schnittstellen5x PCI
PCIe x16x4 SignalAnzahl1 St
x16 SignalAnzahl1 St
PCIe Schnittstellen2x PCIe x16
M.2Slot 1Key IDM
InterfaceSATA III
Unterstütze Abmaße2242, 2280
M.2 Key IDsM
StorageM.2
Audio
ChipsatzRealtek ALC897
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I225V PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

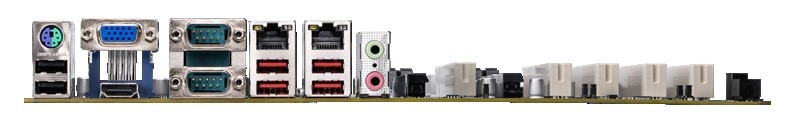

Externe I/O (Rückseite)
AnzeigeVGA1 St
HDMI1 St
AudioLine-Out1 St
Mic-In1 St
PS/2mini-DIN-61 St
SeriellRS-232DB-91 St
RS-232 / 422 / 485DB-91 St
USBUSB v2.02 St
USB v3.2 (Gen 1)2 St
USB v3.2 (Gen 2)2 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)2 St
Ports (Typ-A-Buchse)1 St
SeriellRS-232Ports (2.54 mm Pitch)4 St
Digital I/OBits8-Bit1 St
DIO Power4-Pin (2 mm Pitch)
SMBus1 St
AudioAnschluss2.00 mm Pitch
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Gehäuse-Einbruchserkennung (Chassis Intrusion)Ja
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Infineon SLB 9672 VU 2.0
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)wind unterstützt
Windows 11 IoTwird unterstützt
LinuxDistributionLinux
Unterstützte BSWindows Embedded, Linux
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
Lagerung10 bis 90%, nicht kondensierend
AbmaßeFormfaktorATX
Breite305 mm
Tiefe244 mm
Gewicht728 g
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenBSMI, RCM, UKCA, VCCI
RoHS konformJa
