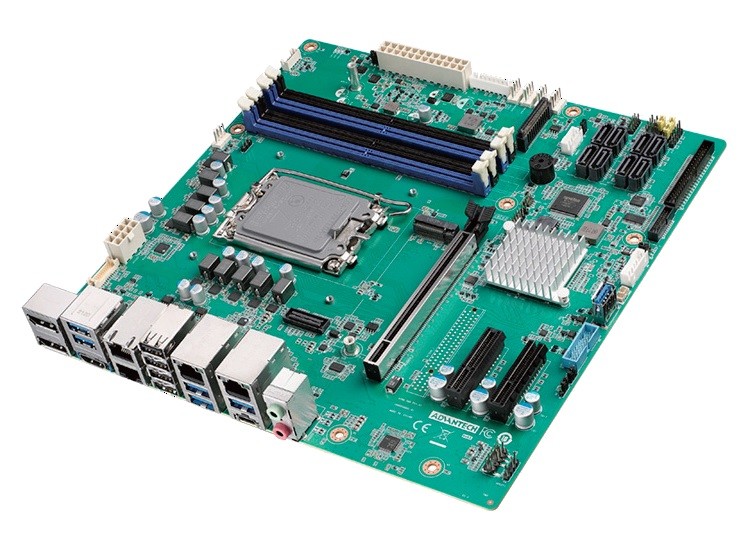

Advantech AIMB-588B1

AIMB-588B1HL-00A1, AIMB-588B1QM-00A1, AIMB-588B1RF-00A1

Micro-ATX Mainboards

PRODUKT-FEATURES

// Micro-ATX Industrie-Mainboards
// LGA 1700 (H6)
// [Intel H610E | Intel Q670E | Intel R680E]
// 288 Pin DIMM DDR5
// [1 | 2 | 4] x G-LAN (Rückseite)
// [6 | 10] x USB (Rückseite)
// [2 | 3] x USB (intern)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x PCIe x4
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech AIMB-588B1

Allgemein
SKU / ArtikelnummerAIMB-588B1AIMB-588B1HL-00A1, AIMB-588B1QM-00A1, AIMB-588B1RF-00A1
Produktgrunddaten
HerstellerAdvantech
System
ProzessorSerieIntel Alder Lake / Raptor Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)65 W
ChipsatzIntel H610E, Intel Q670E, Intel R680E
SpeicherAufbau288 Pin DIMM DDR5
Memory TypeDDR5
Frequenz4800 MHz
Steckplätze2 St, 4 St
Maximaler Ausbau64 GB, 128 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSAMI UEFI 256 Mbit SPI
I/O ControllerController 1I/O ControllerNuvoton NCT6126D
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)4 Displays
HDMIMaximale Auflösung4096 x 2160 bei 60 Hz
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
eDP (embedded Display Port)Maximale Auflösung3840 x 2160 bei 60 Hz
Erweiterung
PCIe x4x4 Signal2 St
PCIe Schnittstellen2x PCIe x4
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×4
Unterstütze Abmaße2280
M.2 Key IDsM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatz-, Intel I226LM PCIe (10/100/1000/2500 Mbps), Intel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl1 St, -
ControllerChipsatz-, Intel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl2 St, -
Netzwerk1x G-LAN, 2x G-LAN, 4x G-LAN

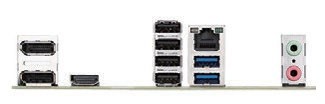

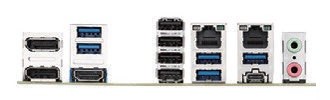

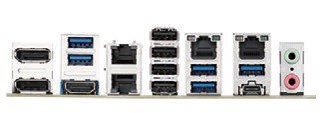

Externe I/O (Rückseite)
AnzeigeHDMI1 St
Displayport2 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-451 St, 2 St, 4 St
USBUSB v2.04 St
USB v3.2 (Gen 1)1 St, -
USB v3.2 (Gen 2)2 St, 4 St, 5 St
USB v3.2 (Gen 2, Type C)1 St, -
Interne I/O
USBUSB v3.2Key-A Header (20-Pin)2 St, 3 St
SeriellRS-232Ports (Sonderanschluss)5 St
RS-232 / 422 / 485Ports (Sonderanschluss)1 St
AnzeigeeDP (embedded Display Port) Lanes 1 St
Digital I/OBits8-Bit1 St
AudioS/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St, 8 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Nuvoton NPCT760AABYX
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Windows 11Wird unterstützt
LinuxDistributionLinux, Ubuntu 22.04
Unterstützte BSLinux, Windows
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 85°C
AbmaßeFormfaktorMicro-ATX
Breite244 mm
Tiefe244 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
