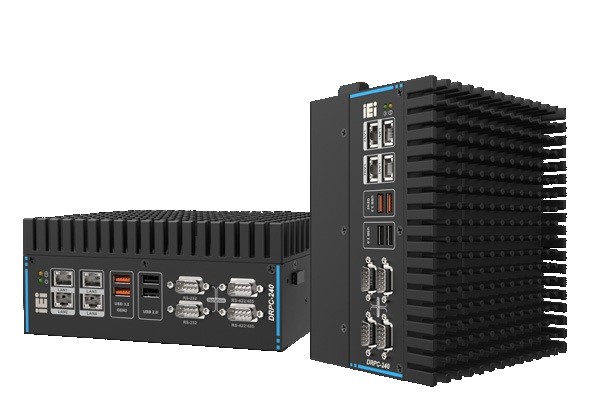

IEI DRPC-240-TGL TSN/TCC Developer Kit

DRPC-240AI-i5RC-R10, DRPC-240AI-i5RCS-R10

Industrial Real-Time Embedded System (RTES)

PRODUKT-FEATURES

// Embedded System
// Intel Core i5-1145GRE
// 1,5 GHz
// [Aktiv (Lüfterkühlung) | Passiv] gekühlt
// 8 GB RAM
// 4 x Seriell
// 4 x USB (Frontseite)
// 4 x G-LAN (Frontseite)
// [0 | 1] x PCIe x4
// 2 x M.2 Slot
// 12~28V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: IEI DRPC-240-TGL TSN/TCC Developer Kit

Allgemein
SKU / ArtikelnummerDRPC-240-TGL TSN/TCC Developer KitDRPC-240AI-i5RC-R10, DRPC-240AI-i5RCS-R10
Produktgrunddaten
HerstellerIEI
System
ProzessorVertikales SegmentEmbedded
SerieIntel Tiger Lake
NummerIntel Core i5-1145GRE
CPU Kerne4 St
Threads8 St
SockelBGA 1449
Basis Frequenz1,5 GHz
Max. Turbo-Taktfrequenz4,1 GHz
Cache8 MB
Thermal Design Power (TDP)15 W
Maximale Turbo-Leistungsaufnahme28 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
DIMM TypeUnbuffered SO-DIMM
DIMM Datarate3200 MT/s
Steckplätze2 St
Maximaler Ausbau64 GB
Speicher onBoard8 GB
StorageSolid State Drive (SSD)256 GB
StorageSolid State Drive (SSD) 256 GB
Grafik
ProzessorIntel Iris Xe Graphics
Bildschirme (Multidisplay)2 Displays
HDMIMaximale Auflösung3840 x 2160 bei 30 Hz
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Dual ModeJa (DP++)
Erweiterung
PCIe x4Generation3, -
x4 Signal1 St, -
PCIe Schnittstellen1x PCIe x4
M.2Slot 1Key IDA
InterfacePCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
Slot 2Key IDB
Interface4G/LTE, PCIe ×2, USB 2.0
Unterstütze Abmaße2280, 3042, 3052
M.2 Key IDsA, B
Netzwerk
G-LANControllerChipsatzIntel I225LM PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
ControllerChipsatzIntel I225V PCIe (10/100/1000/2500 Mbps)
Anzahl3 St
Netzwerk4x G-LAN
Interne I/O
Digital I/OBits12-Bit1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St

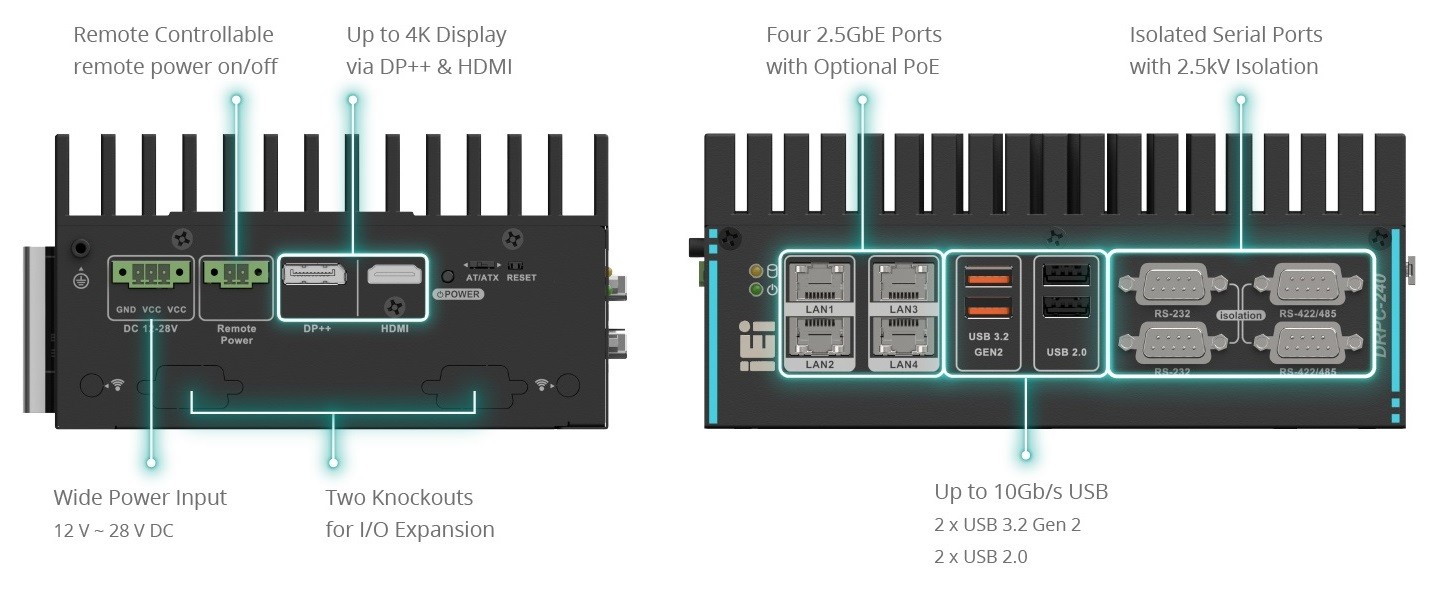

Externe I/O (Frontseite)
EthernetRJ-454 St
SeriellRS-232DB-92 St
RS-422 / 485DB-92 St
USBUSB v2.02 St
USB v3.2 (Gen 2)2 St
Externe I/O (seitlich)
AnzeigeHDMI1 St
DP++1 St
Sicherheit
Trusted Platform Modul (TPM)Intel PTT (wie TPM 2.0)
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich12~28V
Anschluss3 Pin Terminal Stecker
Stromversorgung - EingangDC: 12~28V
Kühlung
UmsetzungAktiv (Lüfterkühlung), Passiv
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb (SSD)-20° bis 60°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb10 bis 95%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Höhe81 mm, 126 mm
VibrationReferenz StandardMIL-STD-810G Method 514.6 Procedure I
Schockmit SSD5G
Gewicht1500 g, 1900 g
BedienelementePower1 St
Reset1 St
StatusanzeigenStorage1 St
Power1 St
Antennenlöcher2 St
FarbeSchwarz
MontageoptionHutschiene (DIN Rail)
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
