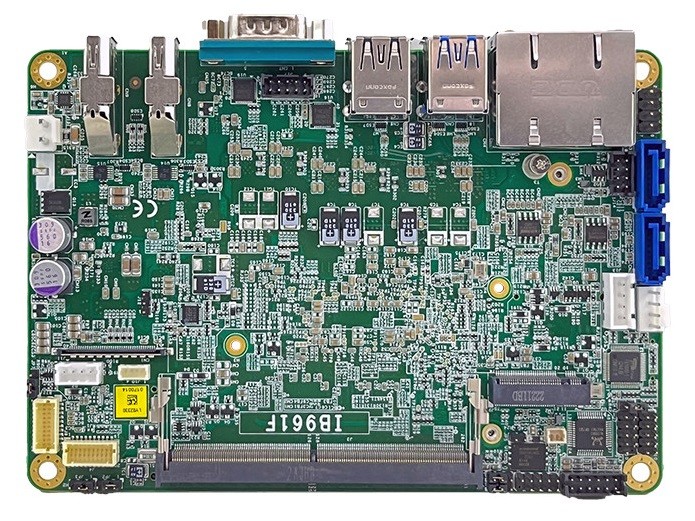

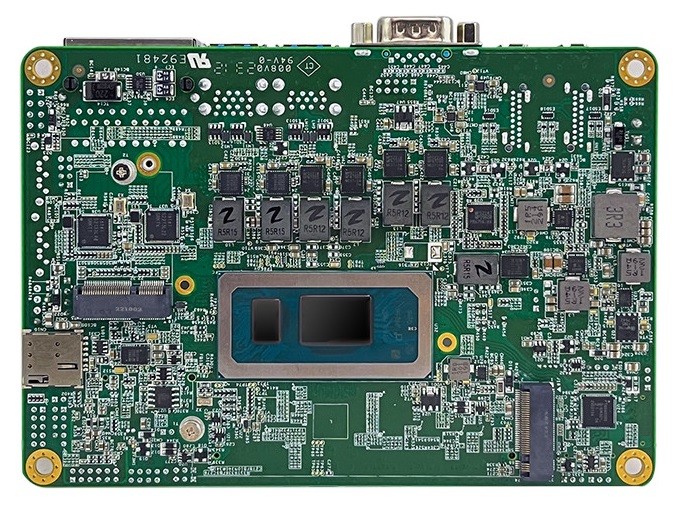

IBASE IB961

IB961AF-I3P, IB961AF-I5P, IB961AF-I5U, IB961AF-I7P, IB961AF-I7PRE

3,5" Mainboards

PRODUKT-FEATURES

// 3,5" Industrie-Mainboards
// [Intel Core i3-1320PE | Intel Core i5-1335UE | Intel Core i5-1340PE | Intel Core i7-1370PE | Intel Core i7-1370PRE]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 2 x USB (intern)
// 1 x Seriell I/O
// Stromversorgung DC 12~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

ANFRAGE
CHAT
TELEFON
VERGLEICHEN
MERKEN

PRODUKTINFORMATIONEN

Basismodul: IBASE IB961

Allgemein
	SKU / Artikelnummer			IB961
Produktgrunddaten
	Hersteller			IBASE
System
	Prozessor	Vertikales Segment		Embedded
		Serie		Intel Raptor Lake
		Nummer		Intel Core i3-1320PE, Intel Core i5-1335UE, Intel Core i5-1340PE, Intel Core i7-1370PE, Intel Core i7-1370PRE
		CPU Kerne		8 St, 10 St, 12 St, 14 St
		Threads		12 St, 16 St, 20 St
		Sockel		BGA 1744
		Basis Frequenz		1,3 GHz, 1,7 GHz, 1,8 GHz, 1,9 GHz
		Max. Turbo-Taktfrequenz		4,5 GHz, 4,8 GHz
		Performance-core Max Turbo Frequenz		4,5 GHz, 4,8 GHz
		Efficient-core Max Turbo Frequenz		3,3 GHz, 3,7 GHz
		Cache		12 MB, 24 MB
		Thermal Design Power (TDP)		15 W, 28 W
	Chipsatz			SoC (System-On-Chip)
	Speicher	Aufbau		262 Pin SO-DIMM DDR5
		Frequenz		5200 MHz
		Steckplätze		1 St
		Maximaler Ausbau		32 GB
	BIOS			AMI BIOS
	I/O Controller	Controller 1	I/O Controller	Fintek F81804U-I
		Controller 2	I/O Controller	Fintek F81439
Grafik
	Prozessor			Intel Iris Xe Graphics, Intel UHD Graphics
	Bildschirme (Multidisplay)			4 Displays
	Displayport	Version		1.2
	LVDS	Bits		24 Bit
		Bridge		NXP PTN3460
Erweiterung
	M.2	Slot 1	Key ID	M
			Interface	NVMe, PCIe ×4
			Unterstütze Abmaße	2280
		Slot 2	Key ID	E
			Interface	CNVi
			Unterstütze Abmaße	2230
		Slot 3	Key ID	B
			Interface	4G/LTE, 5G / Storage Module
			Unterstütze Abmaße	3052
		M.2 Key IDs		B, E, M
	SIM	Anzahl		1 St
		Formfaktor (Slot)		Micro SIM
	Storage			M.2
Audio
	Chipsatz			Realtek ALC888S-VD2-GR
Netzwerk
	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps), Intel I226LM PCIe (10/100/1000/2500 Mbps)
			Anzahl	1 St
		Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps), Intel I226V PCIe (10/100/1000/2500 Mbps)
			Anzahl	1 St
	Netzwerk			2x G-LAN

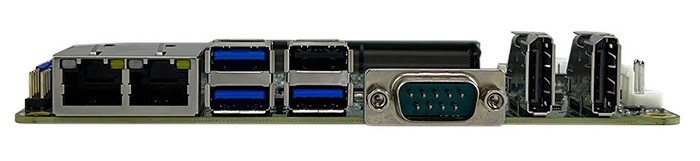

Externe I/O (Rückseite)
	Anzeige	Displayport		2 St
	Ethernet	RJ-45		2 St
	Seriell	RS-232 / 422 / 485	DB-9	1 St
	USB	USB v2.0		1 St
		USB v3.2 (Gen 1)		3 St
Interne I/O
	USB	USB v2.0	Ports (2.00 mm Pitch)	2 St
	Seriell	RS-232	Ports (2.00 mm Pitch)	1 St
	Anzeige	LVDS		Dual Channel
		LVDS Anschlüsse		2 St
		eDP (embedded Display Port) Lanes		1 St
	Digital I/O	Bits	4-Bit	2 St
	Serial-ATA	S-ATA R3.0 (6 Gbit/s, 600 MB/s)		2 St
		Stromanschluss (onboard)		1 St
Watchdog Zeitgeber
	Watchdog Zeitgeber			Ja
	Watchdog Zeitgeber (Intervall)			Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
	Trusted Platform Modul (TPM)			fTPM 2.0 (Firmware Simulation)
Stromversorgung
	Typ (Eingang)	DC	Weitbereich	Ja
			Bereich	12~24V
			Anschluss	2 Pin Anschluss (vertikal)
	Stromversorgung - Eingang			DC: 12~24V
Kühlung
	Umsetzung			Aktiv (Lüfterkühlung), Passiv
Mechanik / Umgebung
	Temperatur	Betrieb		0° bis 60°C, -40° bis 75°C
		Lagerung		-40° bis 80°C
	Relative Luftfeuchtigkeit	Betrieb		10 bis 90%, nicht kondensierend
	Abmaße	Formfaktor		3,5"
		Breite		102 mm
		Tiefe		147 mm
Zertifikate / Konformitäten
	CE			Ja
	FCC	Class B		Ja
	RoHS konform			Ja

IBASE IB961

PRODUKT-FEATURES

KONFIGURATION

PRODUKTPREIS

PRODUKTINFORMATIONEN

KONFIGURATIONEN

Download

IBASE IB961AF-I3P Vollständiges Datenblatt anzeigen Datenblatt schliessen

IBASE IB961AF-I5P Vollständiges Datenblatt anzeigen Datenblatt schliessen

IBASE IB961AF-I5U Vollständiges Datenblatt anzeigen Datenblatt schliessen

IBASE IB961AF-I7P Vollständiges Datenblatt anzeigen Datenblatt schliessen

IBASE IB961AF-I7PRE Vollständiges Datenblatt anzeigen Datenblatt schliessen

IBASE IB961AF-I3P Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i3-1320PE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 1 x Seriell I/O, Stromversorgung DC Weitbereich 12~24V
System	Prozessor	Max. Turbo-Taktfrequenz		4,5 GHz
		Nummer		Intel Core i3-1320PE
		CPU Kerne		8 St
		Threads		12 St
		Basis Frequenz		1,7 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,5 GHz
		Efficient-core Max Turbo Frequenz		3,3 GHz
		Thermal Design Power (TDP)		28 W
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Grafik	Prozessor			Intel UHD Graphics
Kühlung	Umsetzung			Passiv
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
			Anzahl	1 St
			Chipsatz	Intel I226V PCIe (10/100/1000/2500 Mbps)
			Anzahl	1 St
IBASE IB961AF-I5P Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i5-1340PE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 1 x Seriell I/O, Stromversorgung DC Weitbereich 12~24V
System	Prozessor	Max. Turbo-Taktfrequenz		4,5 GHz
		Nummer		Intel Core i5-1340PE
		CPU Kerne		12 St
		Threads		16 St
		Basis Frequenz		1,8 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,5 GHz
		Efficient-core Max Turbo Frequenz		3,3 GHz
		Thermal Design Power (TDP)		28 W
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Grafik	Prozessor			Intel Iris Xe Graphics
Kühlung	Umsetzung			Passiv
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
			Anzahl	1 St
			Chipsatz	Intel I226V PCIe (10/100/1000/2500 Mbps)
			Anzahl	1 St
IBASE IB961AF-I5U Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i5-1335UE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 1 x Seriell I/O, Stromversorgung DC Weitbereich 12~24V
System	Prozessor	Max. Turbo-Taktfrequenz		4,5 GHz
		Nummer		Intel Core i5-1335UE
		CPU Kerne		10 St
		Threads		12 St
		Basis Frequenz		1,3 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,5 GHz
		Efficient-core Max Turbo Frequenz		3,3 GHz
		Thermal Design Power (TDP)		15 W
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Grafik	Prozessor			Intel Iris Xe Graphics
Kühlung	Umsetzung			Passiv
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
			Anzahl	1 St
			Chipsatz	Intel I226V PCIe (10/100/1000/2500 Mbps)
			Anzahl	1 St
IBASE IB961AF-I7P Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i7-1370PE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 1 x Seriell I/O, Stromversorgung DC Weitbereich 12~24V
System	Prozessor	Max. Turbo-Taktfrequenz		4,8 GHz
		Nummer		Intel Core i7-1370PE
		CPU Kerne		14 St
		Threads		20 St
		Basis Frequenz		1,9 GHz
		Cache		24 MB
		Performance-core Max Turbo Frequenz		4,8 GHz
		Efficient-core Max Turbo Frequenz		3,7 GHz
		Thermal Design Power (TDP)		28 W
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Grafik	Prozessor			Intel Iris Xe Graphics
Kühlung	Umsetzung			Passiv
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
			Anzahl	1 St
			Chipsatz	Intel I226V PCIe (10/100/1000/2500 Mbps)
			Anzahl	1 St
IBASE IB961AF-I7PRE Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i7-1370PRE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 1 x Seriell I/O, Stromversorgung DC Weitbereich 12~24V
System	Prozessor	Max. Turbo-Taktfrequenz		4,8 GHz
		Nummer		Intel Core i7-1370PRE
		CPU Kerne		14 St
		Threads		20 St
		Basis Frequenz		1,9 GHz
		Cache		24 MB
		Performance-core Max Turbo Frequenz		4,8 GHz
		Efficient-core Max Turbo Frequenz		3,7 GHz
		Thermal Design Power (TDP)		28 W
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 75°C
Grafik	Prozessor			Intel Iris Xe Graphics
Kühlung	Umsetzung			Aktiv (Lüfterkühlung)
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
			Anzahl	1 St
			Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
			Anzahl	1 St
