Embedded System
// Embedded System
// [AMD Ryzen 8945HS | AMD Ryzen Embedded 8645HS | AMD Ryzen Embedded 8845HS]
// [3,8 | 4 | 4,3] GHz
// Passiv cooled
// 16 GB RAM
// 2 x Display
// 5 x Serial
// 6 x USB (Front page)
// 3 x G-LAN (Front page)
// [0 | 1] x PCI
// [0 | 1] x PCIe x1
// 1 x PCIe x4
// 1 x PCIe x8
// 3 x M.2 Slot
// 12~28V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

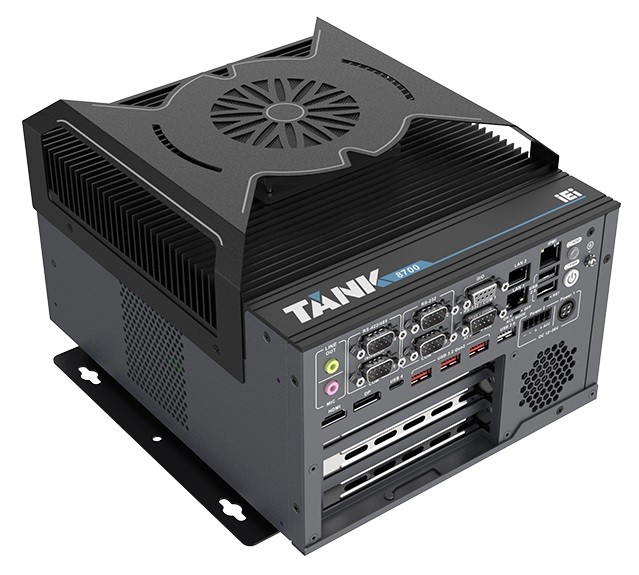

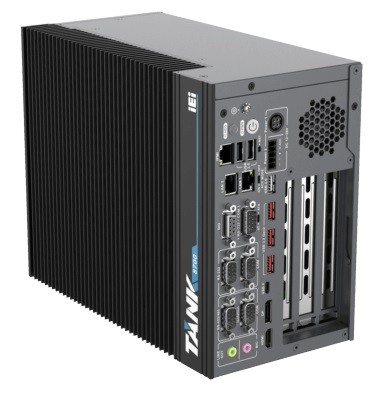

Basismodul: IEI TANK-8700-MPHX
| Allgemein | ||||
| SKU / Artikelnummer | TANK-8700-MPHX | |||
| Produktgrunddaten | ||||
| Hersteller | IEI | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | AMD Ryzen Embedded 7000/8000 series | |||
| Nummer | AMD Ryzen 8945HS, AMD Ryzen Embedded 8645HS, AMD Ryzen Embedded 8845HS | |||
| CPU Kerne | 6 St, 8 St | |||
| Threads | 12 St, 16 St | |||
| Basis Frequenz | 3,8 GHz, 4 GHz, 4,3 GHz | |||
| Max. Turbo-Taktfrequenz | 5 GHz, 5,1 GHz, 5,2 GHz | |||
| Cache | 6 MB, 8 MB | |||
| Thermal Design Power (TDP) | 45 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 5600 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 96 GB | |||
| Speicher onBoard | 16 GB | |||
| Grafik | ||||
| Prozessor | AMD Radeon 760M, AMD Radeon 780M | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| Erweiterung | ||||
| PCI | Anzahl | 1 St, - | ||
| PCIe x1 | Generation | 3, - | ||
| x1 Signal | 1 St, - | |||
| PCIe x4 | Generation | 3 | ||
| x4 Signal | 1 St | |||
| PCIe x8 | Generation | 4 | ||
| x8 Signal | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x4, 1x PCIe x8 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | A | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 3 | Key ID | B | ||
| Interface | OOB, PCIe ×1 (Gen. 3) | |||
| Unterstütze Abmaße | 3042, 3052, 3080 | |||
| M.2 Key IDs | A, B, M | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8125BG-CG (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||

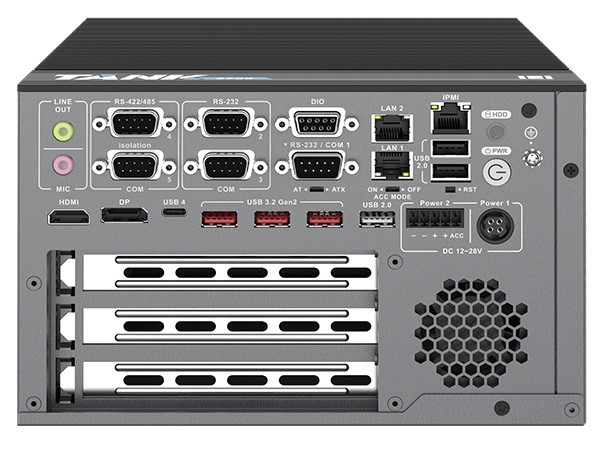

| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DP++ | 1 St | |||
| DP USB-C | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| RJ-45 mit POE | 1 St | |||
| Seriell | RS-232 | DB-9 | 3 St | |
| RS-422 / 485 | DB-9 | 2 St | ||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | DB-9 | |||
| USB | USB v2.0 | 3 St | ||
| USB v3.2 (Gen 2) | 3 St | |||
| USB v4.0 Type C | Spezifikation | Generation 2 | ||
| Tunneling | Display Port v.1.4, USB v3.1 Gen. 2 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~28V | |||
| Anschluss | 4 Pin Anschluss (Kycon, Singatron or similar) | |||
| DC | Weitbereich | Ja | ||
| Bereich | 12~28V | |||
| Anschluss | 5 Pin Terminal Stecker | |||
| Ignition (IGN) | Ja | |||
| Stromversorgung - Eingang | DC: 12~28V,12~28V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 2 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 254,4 mm | |||
| Tiefe | 205 mm | |||
| Höhe | 127,2 mm | |||
| Vibration | Referenz Standard | MIL-STD-810G Method 514.6 | ||
| Schock | Messdaten | 5G, halben Sinusschwingung, 11 ms Dauer | ||
| Gewicht | 3960 g | |||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Slot Brackets | Standard | 3 St | ||
| Antennenlöcher | 2 St | |||
| Farbe | Dunkel Grau | |||
| Material | Aluminium | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Windows 11 IoT | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
