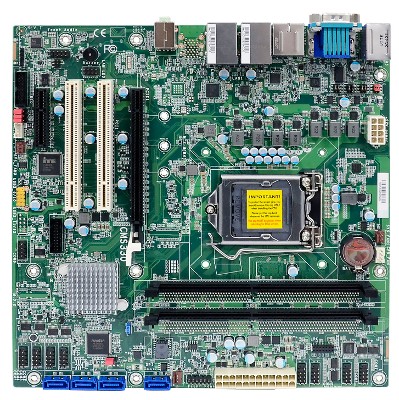

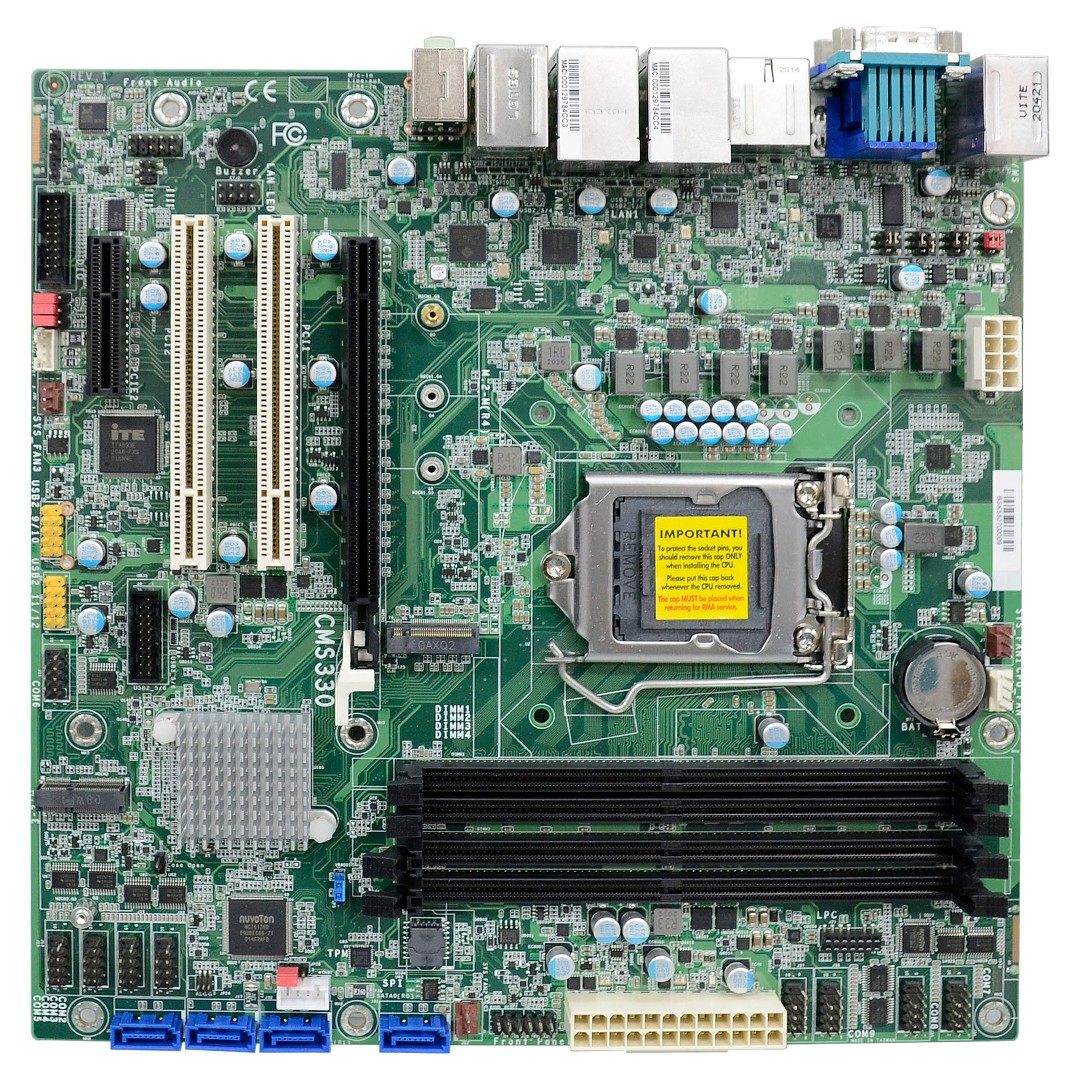

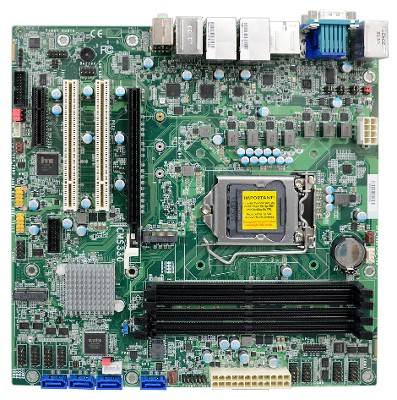

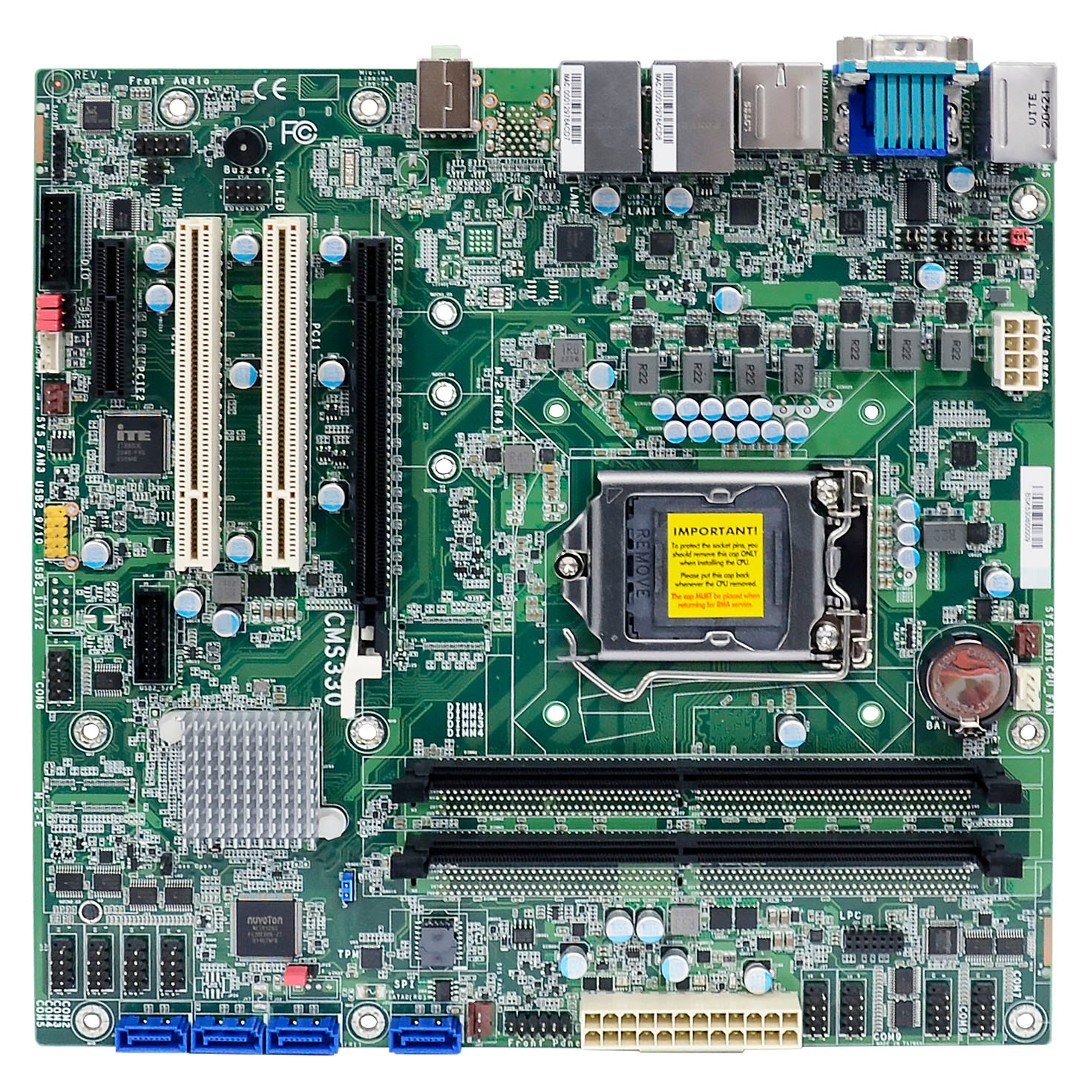

DFI CMS330

CMS330-H420C_TPM, CMS330-H420EC, CMS330-Q470ECRM, CMS330-Q470ECRM_TPM

Micro-ATX Mainboards

PRODUKT-FEATURES

// Micro-ATX Industrie-Mainboards
// LGA 1200 (H5)
// [Intel H420E | Intel Q470E]
// 288 Pin DIMM DDR4
// 1 x VGA
// 1 x HDMI
// 1 x DP++
// 3 x G-LAN (Rückseite)
// 2 x G-LAN
// 2 x USB (Rückseite)
// [6 | 10] x USB
// [4 | 6] x USB (intern)
// 10 x Seriell I/O
// Digital I/O (16-Bit)
// 2 x PCI
// 1 x PCIe x4
// 1 x PCIe x16
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI CMS330

Allgemein
SKU / ArtikelnummerCMS330CMS330-H420EC, 770-CMS3301-000G, CMS330-Q470ECRM, 770-CMS3301-100G, CMS330-H420C_TPM, CMS330-Q470ECRM_TPM
Produktgrunddaten
HerstellerDFI
Produkt-ID770-CMS3301-000G, 770-CMS3301-100G, 770-CMS3301-200G, 770-CMS3301-300G
System
ProzessorVertikales SegmentEmbedded
SerieIntel Comet Lake
SockelLGA 1200 (H5)
Thermal Design Power (TDP)125 W
Lithographie14 nm
ChipsatzIntel H420E, Intel Q470E
SpeicherAufbau288 Pin DIMM DDR4
Memory TypeDDR4
Frequenz2666 / 2933 MHz
Steckplätze2 St, 4 St
Maximaler Ausbau64 GB, 128 GB
ECCwird nicht unterstützt
BIOSAMI SPI 256 Mbit
Grafik
ProzessorIntel HD Graphics Generation 9
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 4.5
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)2 Displays, 3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
Version1.4b
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Dual ModeJa (DP++)
Erweiterung
PCIAnzahl2 St
PCI Schnittstellen2x PCI
PCIe x4Generation3
x4 Signal1 St
PCIe x16x16 SignalGeneration3
Anzahl1 St
PCIe Schnittstellen1x PCIe x4, 1x PCIe x16
M.2Slot 1Key IDM
InterfaceNVMe, Optane Memory, PCIe ×4 (Gen. 3), SATA III
Unterstütze Abmaße2242, 2260, 2280
Slot 2Key IDE
InterfacePCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
M.2 Key IDsE, M
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version12.0, -
Netzwerk2x G-LAN
Externe I/O
EthernetRJ-452 St
USBUSB v2.02 St
USB v3.2 (Gen 1)4 St, 6 St
USB v3.2 (Gen 2)2 St, -
SeriellRS-232 / 422 / 485DB-91 St
PS/2mini-DIN-61 St
AnzeigeVGA1 St
HDMI1 St
DP++1 St
AudioLine-Out1 St
Mic-In1 St

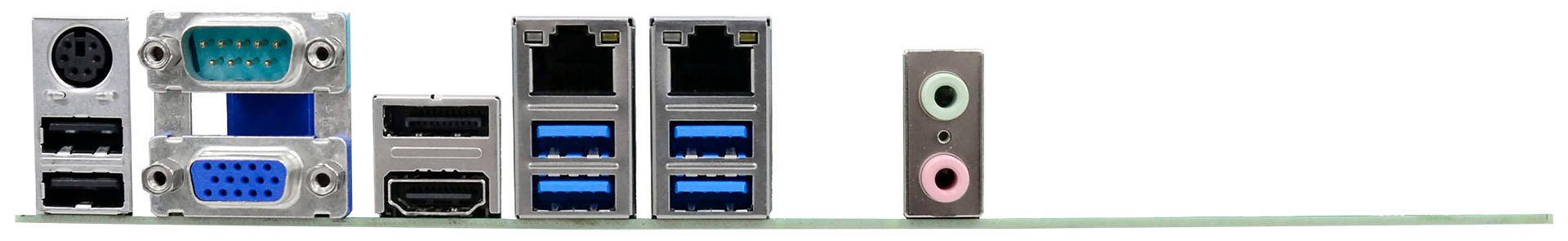

Externe I/O (Rückseite)
AnzeigeVGA1 St
HDMI1 St
DP++1 St
AudioLine-In1 St
Mic-In1 St
EthernetRJ-453 St
PS/2mini-DIN-61 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v2.02 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)2 St, 4 St
USB v3.2Key-A Header (20-Pin)2 St
PS/2Stiftleiste1 St
SeriellRS-232Ports (2.54 mm Pitch)9 St
Digital I/OBits16-Bit1 St
SMBus1 St
LPC1 St
AudioAnschluss2.00 mm Pitch
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10-, wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)-, dTPM 2.0 (Hardware)
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionUbuntu 20.04
Unterstützte BSLinux, Windows Embedded
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C
Lagerung-30° bis 60°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
Lagerung5 bis 95%, nicht kondensierend
AbmaßeFormfaktorMicro-ATX
Breite244 mm
Tiefe244 mm
MTBFMTBF 25°C500.000 h
BerechnungsmodellTelcordia Issue 4
UmgebungGB, GC - Ground Benign, Controlled
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ1 / 2021
Voraussichtlich bisQ1 / 2031
