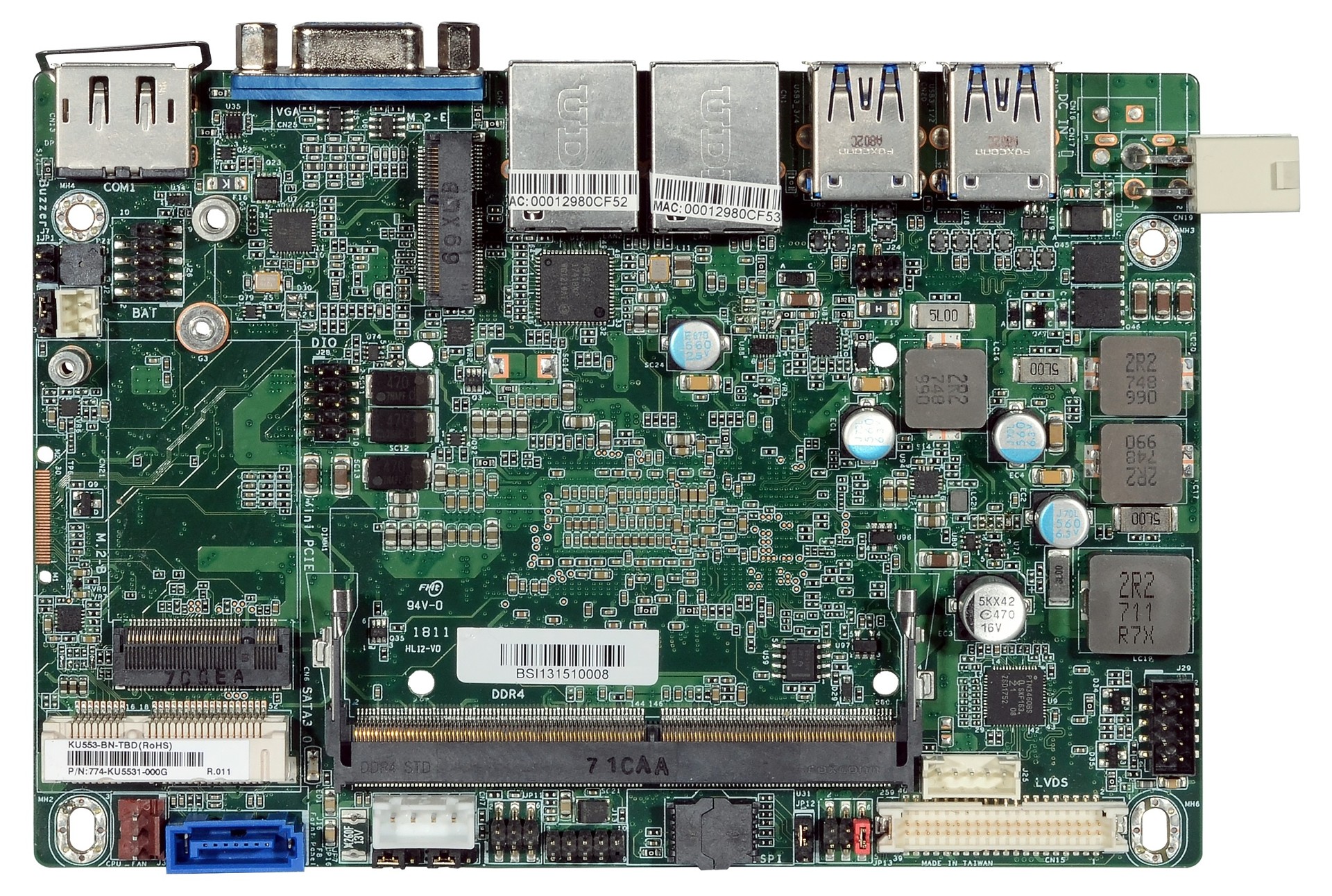

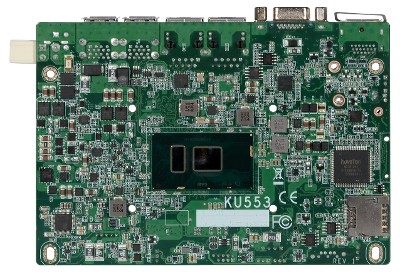

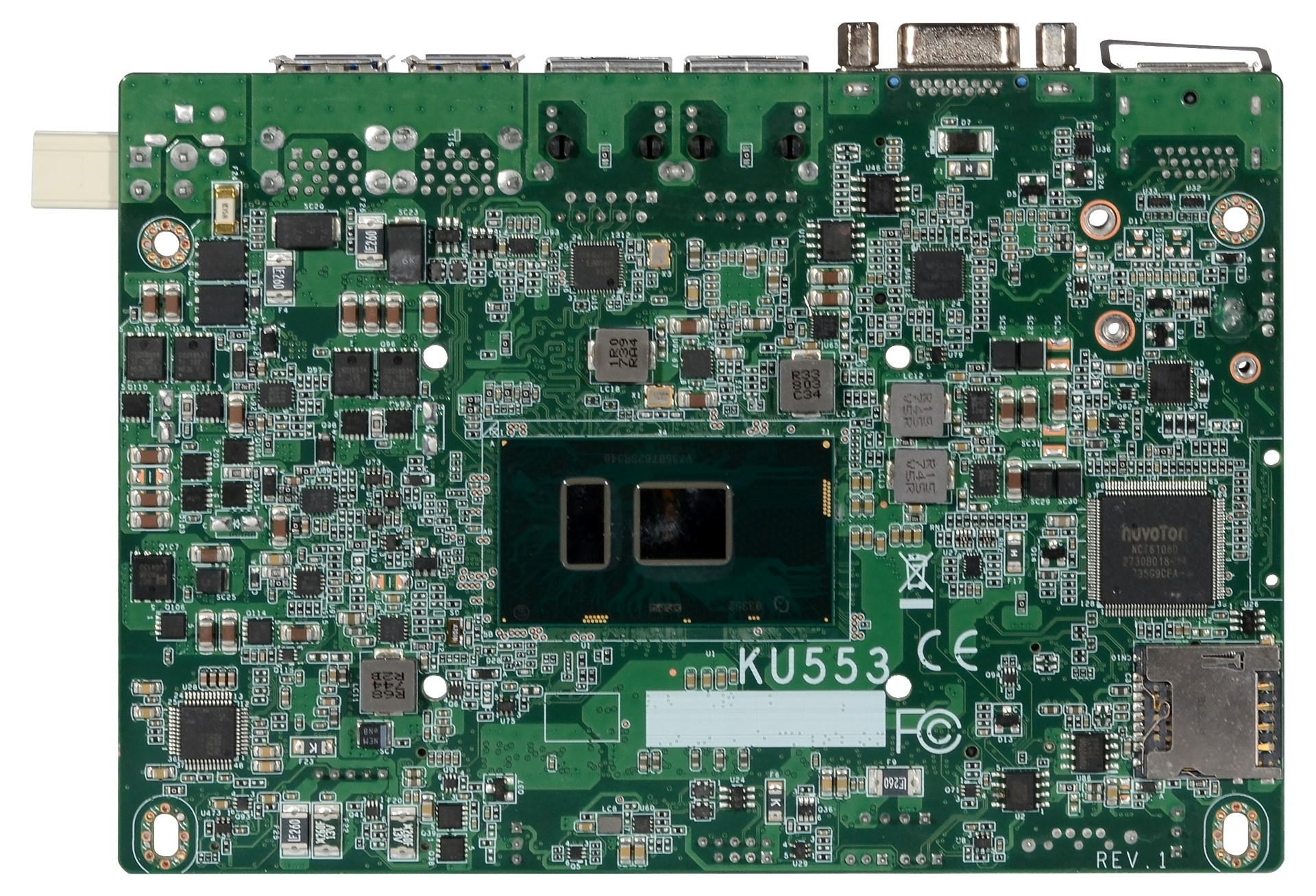

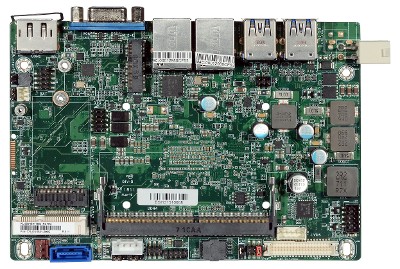

DFI KU553

KU553-BN-3965U, KU553-BN-7100U, KU553-BN-7300U, KU553-BN-7600U, KU553-EN-7600U

3,5" Mainboards

PRODUKT-FEATURES

// 3,5" Industrie-Mainboards
// [Intel Celeron 3965U | Intel Core i3-7100U | Intel Core i5-7300U | Intel Core i7-7600U]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 1 x VGA
// 1 x DP++
// LVDS
// 2 x G-LAN
// 4 x USB
// 2 x USB (intern)
// 1 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x Mini-PCIe
// Stromversorgung DC 9~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

ANFRAGE
CHAT
TELEFON
VERGLEICHEN
MERKEN

PRODUKTINFORMATIONEN

Basismodul: DFI KU553

Allgemein
	SKU / Artikelnummer			KU553
Produktgrunddaten
	Hersteller			DFI
	Produkt-ID			770-KU5532-000G, 770-KU5532-100G, 770-KU5532-200G, 770-KU5532-300G, 770-KU5532-400G, -
System
	Prozessor	Serie		Intel Skylake / Kaby Lake
		Nummer		Intel Celeron 3965U, Intel Core i3-7100U, Intel Core i5-7300U, Intel Core i7-7600U
		CPU Kerne		2 St
		Threads		2 St, 4 St
		Sockel		BGA 1356
		Basis Frequenz		2,2 GHz, 2,4 GHz, 2,6 GHz, 2,8 GHz
		Cache		2 MB, 3 MB, 4 MB
		Thermal Design Power (TDP)		15 W
	Chipsatz			SoC (System-On-Chip)
	Speicher	Aufbau		260 Pin SO-DIMM DDR4
		Memory Type		DDR4
		Frequenz		1866 / 2133 MHz
		Steckplätze		1 St
		Maximaler Ausbau		16 GB
	BIOS			Insyde SPI 128 Mbit
Grafik
	Prozessor			Intel HD Graphics GT
	Leistungsmerkmal	Unterstützung		DirectX 12, OpenCL 2.1, OpenGL 5.0
		HW Decode		AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
		HW Encode		AVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
	Bildschirme (Multidisplay)			3 Displays
	VGA	Maximale Auflösung		1920 x 1200 bei 60 Hz
	Displayport	Maximale Auflösung		4096 x 2304 bei 60 Hz
		Dual Mode		Ja (DP++)
	LVDS	Maximale Auflösung		1920 x 1200 bei 60 Hz
		Bits		48 Bit
		Bridge		NXP PTN3460
Erweiterung
	Mini-PCIe	Volle Bautiefe	Anzahl	1 St
			USB Unterstützung	Ja
	PCIe Schnittstellen			1x Mini-PCIe
	M.2	Slot 1	Key ID	B
			Interface	PCIe ×2, SATA III, USB 2.0
			Unterstütze Abmaße	2242
		Slot 2	Key ID	E
			Interface	PCIe ×2, USB 2.0
			Unterstütze Abmaße	2230
		M.2 Key IDs		B, E
	Storage			M.2
Audio
	Chipsatz			Realtek ALC888S-VD2-GR
Netzwerk
	G-LAN	Controller	Chipsatz	Intel I210AT PCIe (10/100/1000 Mbps), Intel I210IT PCIe (10/100/1000 Mbps)
			Anzahl	1 St
		Controller	Chipsatz	Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps)
			Anzahl	1 St
		Active Management Technology (AMT) Version		11.6
	Netzwerk			2x G-LAN

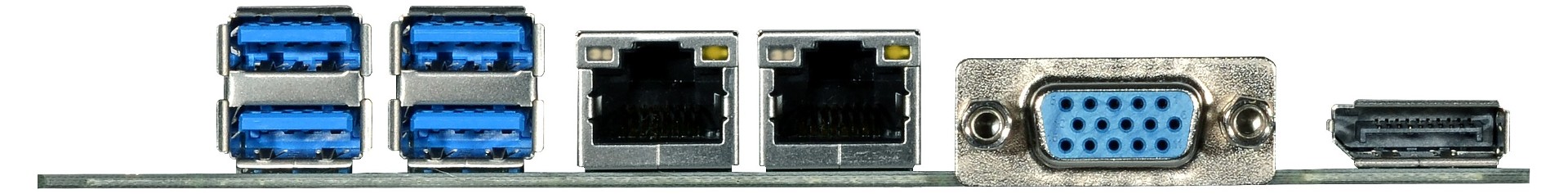

Externe I/O
	Ethernet	RJ-45		2 St
	USB	USB v3.0		4 St
	Anzeige	VGA		1 St
		DP++		1 St
Interne I/O
	USB	USB v2.0	Ports (2.00 mm Pitch)	2 St
	Seriell	RS-232 / 422 / 485	Ports (2.00 mm Pitch)	1 St
	Anzeige	LCD- / Inverterstrom		Ja
		LVDS		Dual Channel
		LVDS Anschlüsse		1 St
	Digital I/O	Bits	8-Bit	1 St
	SMBus			1 St
	Audio	Line-Out		1 St
		Mic-In		1 St
	Serial-ATA	S-ATA R3.0 (6 Gbit/s, 600 MB/s)		1 St
		Stromanschluss (onboard)		1 St
Watchdog Zeitgeber
	Watchdog Zeitgeber			Ja
	Watchdog Zeitgeber (Intervall)			Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
	Trusted Platform Modul (TPM)			fTPM 2.0 (Firmware Simulation)
Stromversorgung
	Typ (Eingang)	DC	Weitbereich	Ja
			Bereich	9~36V
			Anschluss	4 Pin Anschluss (vertikal)
	Stromversorgung - Eingang			DC: 9~36V
	Real-Time Clock (RTC) Batterie			CR2032 Knopfbatterie
Betriebssysteme / Software
	Windows	Windows 10 (64-bit)		wird unterstützt
	Linux	Distribution		Ubuntu 16.04
	Unterstützte BS			Linux, Windows
Kühlung
	Umsetzung			Passiv
	Passiv	Wärmemanagement		Kühlkörper (Heat Sink)
Mechanik / Umgebung
	Temperatur	Betrieb		0° bis 60°C, -20° bis 70°C
		Lagerung		-40° bis 85°C
	Relative Luftfeuchtigkeit	Betrieb		5 bis 90%, nicht kondensierend
		Lagerung		5 bis 90%, nicht kondensierend
	Abmaße	Formfaktor		3,5"
		Breite		102 mm
		Tiefe		146 mm
Zertifikate / Konformitäten
	CE			Ja
	FCC	Class B		Ja
	RoHS konform			Ja
Lebenszyklus
	Produktionsstart			Q1/2019
	Voraussichtlich bis			Q2/2029
Herstellergarantie
	Herstellergarantie			2 Jahre

DFI KU553

PRODUKT-FEATURES

KONFIGURATION

PRODUKTPREIS

PRODUKTINFORMATIONEN

KONFIGURATIONEN

Download

DFI KU553-BN-3965U Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI KU553-BN-7100U Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI KU553-BN-7300U Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI KU553-BN-7600U Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI KU553-EN-7600U Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI KU553-BN-3965U Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Celeron 3965U, SoC (System-On-Chip), 260 Pin SO-DIMM DDR4, 1 x VGA, 1 x DP++, LVDS, 2 x G-LAN, 4 x USB, 2 x USB (intern), 1 x Seriell I/O, Digital I/O (8-Bit), 1 x Mini-PCIe, Stromversorgung DC Weitbereich 9~36V
System	Prozessor	Nummer		Intel Celeron 3965U
		Threads		2 St
		Basis Frequenz		2,2 GHz
		Cache		2 MB
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Produktgrunddaten	Produkt-ID			770-KU5532-300G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I210AT PCIe (10/100/1000 Mbps)
				Intel I219V PCIe (10/100/1000 Mbps)
DFI KU553-BN-7100U Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i3-7100U, SoC (System-On-Chip), 260 Pin SO-DIMM DDR4, 1 x VGA, 1 x DP++, LVDS, 2 x G-LAN, 4 x USB, 2 x USB (intern), 1 x Seriell I/O, Digital I/O (8-Bit), 1 x Mini-PCIe, Stromversorgung DC Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i3-7100U
		Threads		4 St
		Basis Frequenz		2,4 GHz
		Cache		3 MB
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Produktgrunddaten	Produkt-ID			770-KU5532-200G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I210AT PCIe (10/100/1000 Mbps)
				Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
DFI KU553-BN-7300U Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i5-7300U, SoC (System-On-Chip), 260 Pin SO-DIMM DDR4, 1 x VGA, 1 x DP++, LVDS, 2 x G-LAN, 4 x USB, 2 x USB (intern), 1 x Seriell I/O, Digital I/O (8-Bit), 1 x Mini-PCIe, Stromversorgung DC Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i5-7300U
		Threads		4 St
		Basis Frequenz		2,6 GHz
		Cache		3 MB
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Produktgrunddaten	Produkt-ID			770-KU5532-100G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I210AT PCIe (10/100/1000 Mbps)
				Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
DFI KU553-BN-7600U Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i7-7600U, SoC (System-On-Chip), 260 Pin SO-DIMM DDR4, 1 x VGA, 1 x DP++, LVDS, 2 x G-LAN, 4 x USB, 2 x USB (intern), 1 x Seriell I/O, Digital I/O (8-Bit), 1 x Mini-PCIe, Stromversorgung DC Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i7-7600U
		Threads		4 St
		Basis Frequenz		2,8 GHz
		Cache		4 MB
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Produktgrunddaten	Produkt-ID			770-KU5532-000G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I210AT PCIe (10/100/1000 Mbps)
				Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
DFI KU553-EN-7600U Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i7-7600U, SoC (System-On-Chip), 260 Pin SO-DIMM DDR4, 1 x VGA, 1 x DP++, LVDS, 2 x G-LAN, 4 x USB, 2 x USB (intern), 1 x Seriell I/O, Digital I/O (8-Bit), 1 x Mini-PCIe, Stromversorgung DC Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i7-7600U
		Threads		4 St
		Basis Frequenz		2,8 GHz
		Cache		4 MB
Mechanik / Umgebung	Temperatur	Betrieb		-20° bis 70°C
Produktgrunddaten	Produkt-ID			770-KU5532-400G
Netzwerk	G-LAN	Controller	Chipsatz	Intel I210IT PCIe (10/100/1000 Mbps)
				Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
