AI System
// AI System
// Intel Coffee Lake
// 3 x Anzeige
// 2 x Seriell
// 4 x USB (Frontseite)
// 2 x USB (Rückseite)
// 6 x G-LAN (Frontseite)
// 3 x Mini-PCIe
// 2 x M.2 Slot
// 12V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

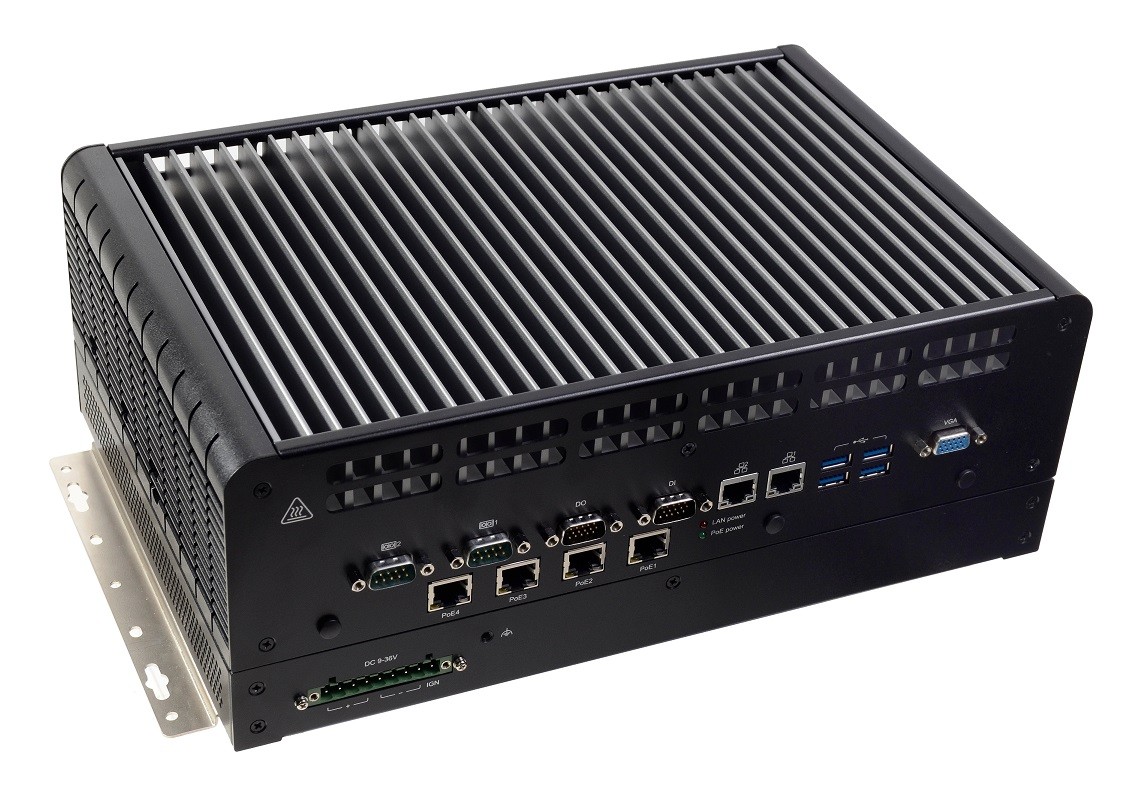

Basismodul: DFI EC300-CS
Allgemein | ||||
SKU / Artikelnummer | EC300-CS | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
System | ||||
Prozessor | Vertikales Segment | Embedded | ||
Serie | Intel Coffee Lake | |||
Sockel | LGA 1151 (H4) | |||
Chipsatz | Intel Q370 | |||
Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
Memory Type | DDR4 | |||
Frequenz | 2400 / 2666 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 64 GB | |||
BIOS | AMI SPI 128 Mbit | |||
Grafik | ||||
Prozessor | Intel UHD Graphics | |||
VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
Dual Mode | Ja (DP++) | |||
Erweiterung | ||||
PCIe x16 | x16 Signal | Generation | 3 | |
Anzahl (Interface) | 1 St | |||
Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
USB Unterstützung | Ja | |||
Volle Bautiefe | Anzahl | 2 St | ||
USB Unterstützung | Ja | |||
PCIe Schnittstellen | 1x PCIe x16, 3x Mini-PCIe | |||
M.2 | Slot 1 | Key ID | M | |
Interface | PCIe ×4, SATA III | |||
Unterstütze Abmaße | 2242, 2260, 2280 | |||
Slot 2 | Key ID | B | ||
Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 2.0, USB 3.0 | |||
Unterstütze Abmaße | 3042, 3052 | |||
M.2 Key IDs | B, M | |||
Mobile PCI Express Module (MXM) | wird unterstützt | |||
Storage | M.2 | |||
Audio | ||||
Chipsatz | Realtek ALC888 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
Anzahl | 5 St | |||
Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 6x G-LAN | |||
Interne I/O | ||||
Seriell | RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 2 St | |

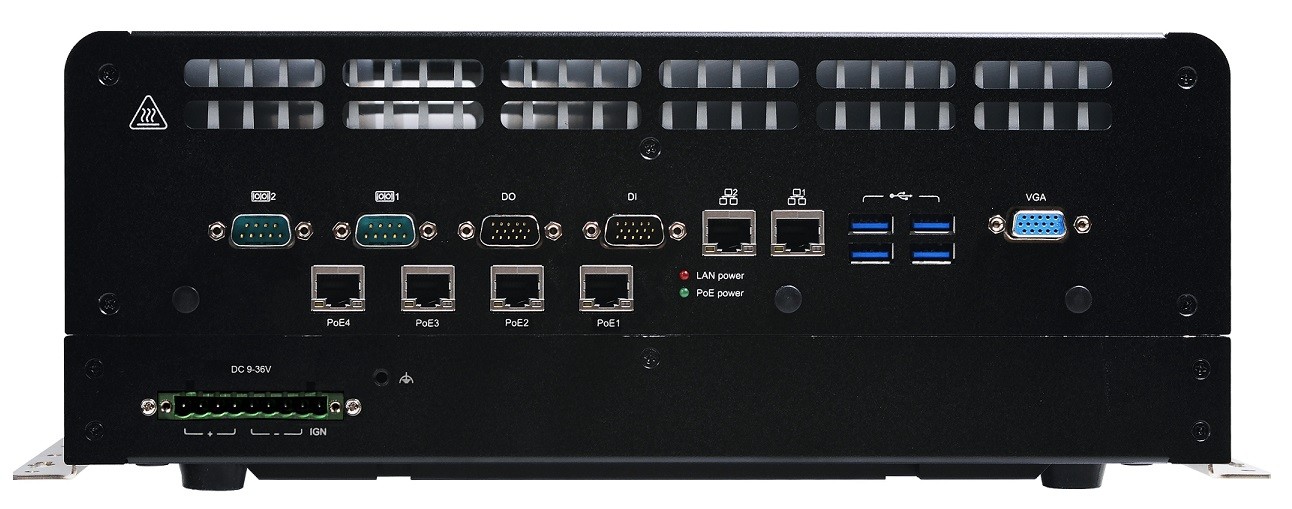

Externe I/O (Frontseite) | ||||
Anzeige | VGA | 1 St | ||
Ethernet | RJ-45 | 2 St | ||
RJ-45 mit POE | 4 St | |||
Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
Digital I/O | Anzahl | 2 St | ||
Bits | 8-Bit | |||
Anschluss | DB-9 | |||
USB | USB v3.0 | 4 St | ||

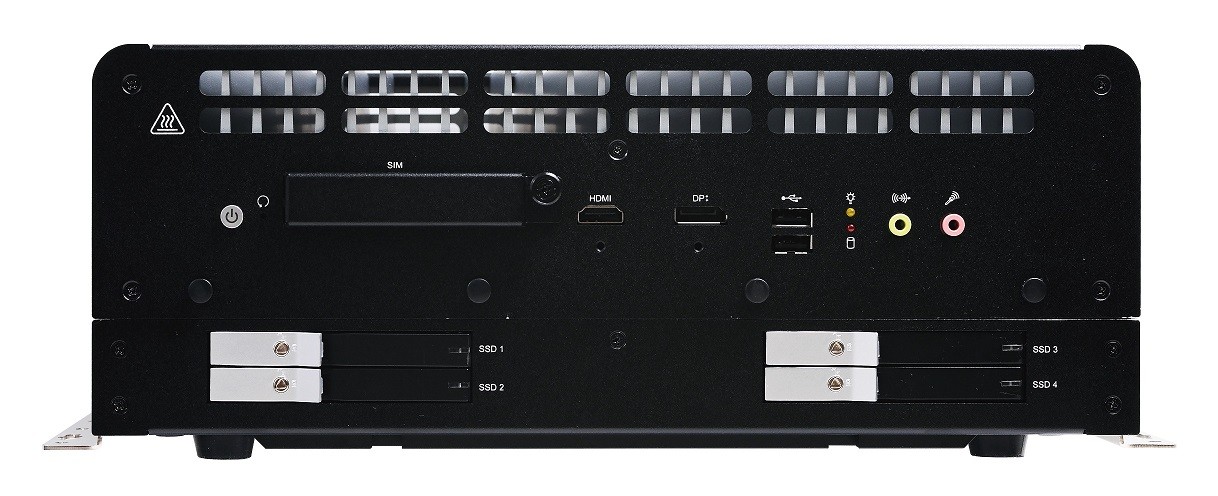

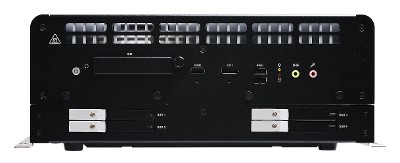

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St | ||
DP++ | 1 St | |||
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
USB | USB v2.0 | 2 St | ||
SIM | Anzahl | 3 St | ||
Formfaktor (Slot) | Micro SIM | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | v2.0 | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Nein | |
Bereich | 12V | |||
Anschluss | 9 Pin Terminal Stecker | |||
Stromversorgung - Eingang | DC: 12V | |||
Einschübe | ||||
Extern | Einbauschacht 2.5" | 4 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -25° bis 70°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
Abmaße | Formfaktor | AI System | ||
Breite | 340,5 mm | |||
Tiefe | 223 mm | |||
Höhe | 132 mm | |||
Höheneinheiten | 3 HE | |||
Schutzart (IP) | IP40 (komplett) | |||
Vibration | Vibration | 1G, 5~500 Hz | ||
Referenz Standard | IEC 68-2-64 | |||
Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
Referenz Standard | MIL-STD-810G Method 516.6 Procedure I | |||
Gewicht | 9850 g | |||
Bedienelemente | Power | 1 St | ||
Reset | 1 St | |||
Antennenlöcher | 7 St | |||
Farbe | Schwarz | |||
Material | Aluminium, Stahl | |||
Montageoption | Wandmontage | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
Linux | Distribution | Ubuntu 18.04 LTS | ||
Unterstützte BS | Windows Embedded, Linux | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja |
