Bahn (Railway) System
// Bahn (Railway) System
// Intel Atom x5-E3940
// 1,6 GHz
// Passiv gekühlt
// 2 x Anzeige
// 2 x Seriell
// 5 x USB (Frontseite)
// 1 x USB (intern)
// 2 x G-LAN (Frontseite)
// 1 x Mini-PCIe
// 1 x M.2 Slot
// 12~28V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

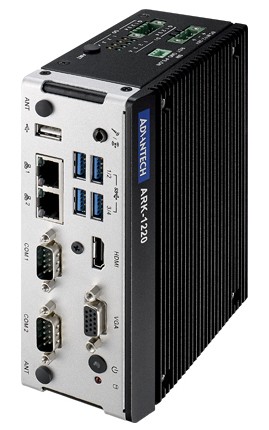

Basismodul: Advantech ARK-1220F
| Allgemein | ||||
| SKU / Artikelnummer | ARK-1220F | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Apollo Lake | |||
| Nummer | Intel Atom x5-E3940 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 1,8 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 9,5 W | |||
| Lithographie | 14 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 / DDR3L | ||
| Frequenz | 1600 / 1866 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 8 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI UEFI 128 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics 500 | |||
| Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 4.4 | ||
| HW Decode | 4Kp60 H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, MVC, VC1 / WMV9, VP 8 | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Audio | ||||
| Chipsatz | Realtek ALC888 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 1 St | |
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||

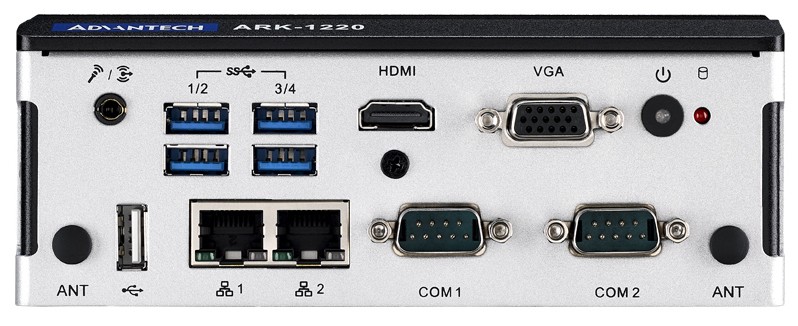

| Externe I/O (Frontseite) | ||||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| RS-422 / 485 | DB-9 | 1 St | ||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| USB | USB v2.0 | 1 St | ||
| USB v3.0 | 4 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9665 XQ 2.0 | |||

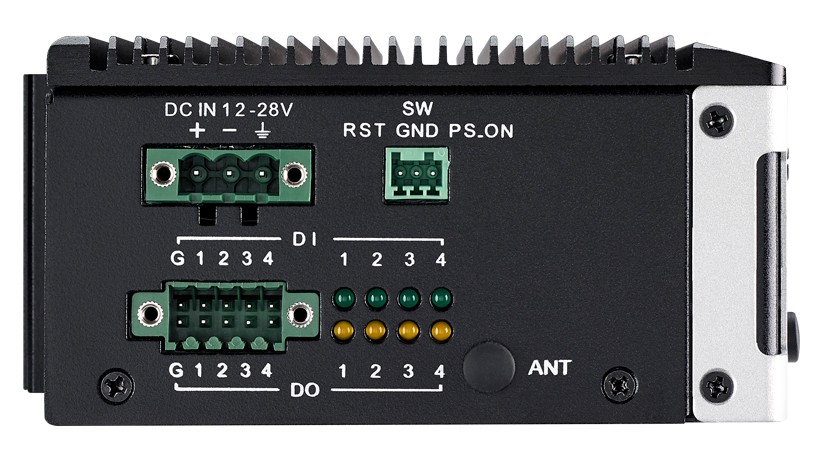

| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC) | |
| DC | Weitbereich | Ja | ||
| Bereich | 12~28V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), DC: 12~28V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -30° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | Bahn (Railway) System | ||
| Breite | 60 mm | |||
| Höhe | 158 mm | |||
| Höheneinheiten | 114 HE | |||
| Vibration | Referenz Standard | IEC 68-2-64 | ||
| mit SSD | 10~500 HZ, IEC68-2-6 (3G) | |||
| Schock | Referenz Standard | IEC 68-2-27 | ||
| mit SSD | 30G, halben Sinusschwingung, 11 ms Dauer | |||
| Gewicht | 1500 g | |||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 3 St | |||
| Material | Aluminium | |||
| Montageoption | Hutschiene (DIN Rail), Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Windows Embedded, Linux | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class B | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | EN 55011, EN 55032, EN 55035 | |||
| RoHS konform | Ja | |||
