Bahn (Railway) System
// Bahn (Railway) System
// Intel Core i7-9700TE
// 1,8 GHz
// Passiv cooled
// [16 GB | 32 GB] RAM
// 3 x Display
// 2 x Serial
// 4 x USB (Front page)
// 6 x G-LAN (Front page)
// 3 x Mini-PCIe
// 2 x M.2 Slot
// [9~36V | 110V]
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI RC300-CS
| Allgemein | ||||
| SKU / Artikelnummer | RC300-CS | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 750-RC30L0-000G, 750-RC3000-000G, 750-RC3000-100G, 755-RC3000-600G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Coffee Lake | |||
| Nummer | Intel Core i7-9700TE | |||
| CPU Kerne | 8 St | |||
| Threads | 8 St | |||
| Sockel | LGA 1151 (H4) | |||
| Basis Frequenz | 1,8 GHz | |||
| Max. Turbo-Taktfrequenz | 3,8 GHz | |||
| Cache | 12 MB | |||
| Thermal Design Power (TDP) | 35 W | |||
| Lithographie | 14 nm | |||
| Chipsatz | Intel Q370 | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 2400 / 2666 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| Speicher onBoard | 16 GB, 32 GB | |||
| BIOS | AMI SPI 128 Mbit | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics 630, Nvidia Quadro RTX3000 | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
| DDI (Digital Display Interfaces) | DP++ | Maximale Auflösung | 4096 x 2304 bei 60 Hz | |
| Erweiterung | ||||
| Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| Volle Bautiefe | Anzahl | 2 St | ||
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 3x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | B | |
| Interface | 5G / Storage Module, PCIe ×1 (Gen. 2), USB 2.0, USB 3.0 | |||
| Unterstütze Abmaße | 3042, 3052 | |||
| Slot 2 | Key ID | M | ||
| Interface | PCIe ×4, SATA III, USB 2.0, USB 3.0 | |||
| Unterstütze Abmaße | 2242, 2260, 2280 | |||
| M.2 Key IDs | B, M | |||
| Mobile PCI Express Module (MXM) | wird unterstützt | |||
| SIM | Anzahl | 3 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 5 St | |||
| Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 6x G-LAN | |||

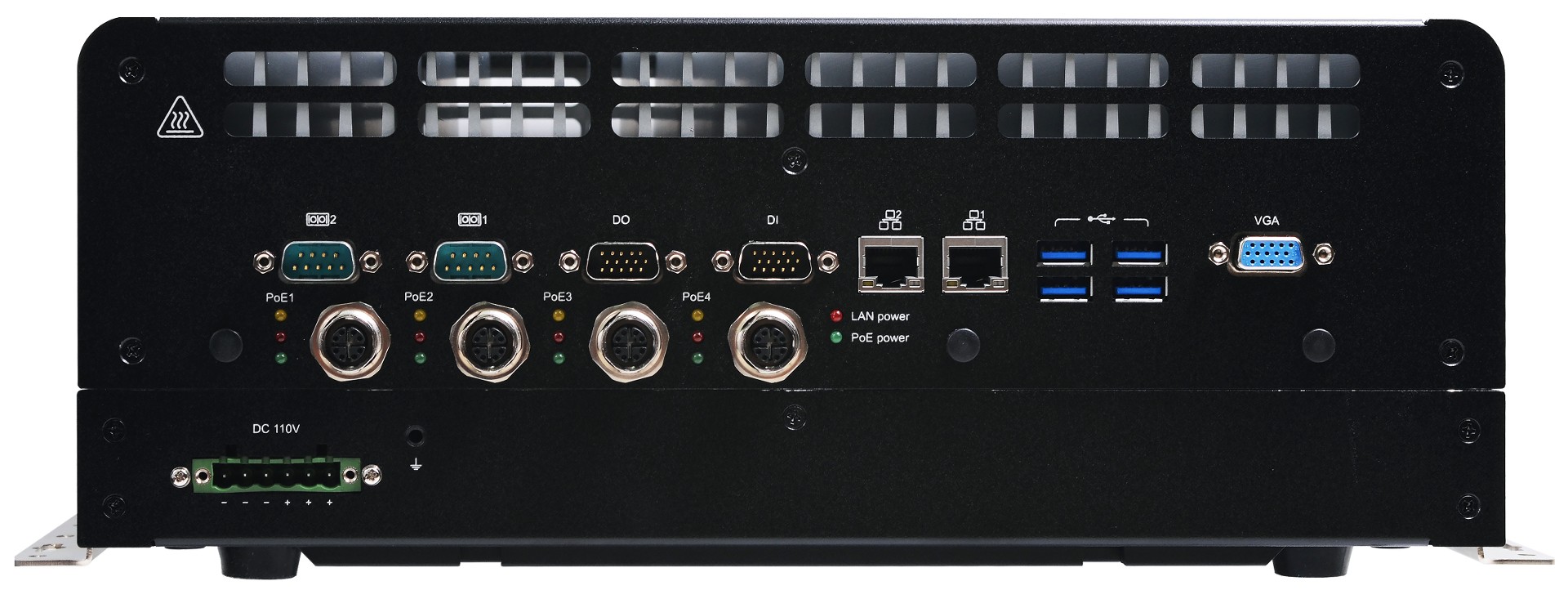

| Externe I/O (Frontseite) | ||||
| Anzeige | VGA | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| M12 Steckverbinder | 4 St | |||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| Digital I/O | Anzahl | 2 St | ||
| Bits | 8-Bit | |||
| Anschluss | DB-9 | |||
| USB | USB v3.0 | 4 St | ||

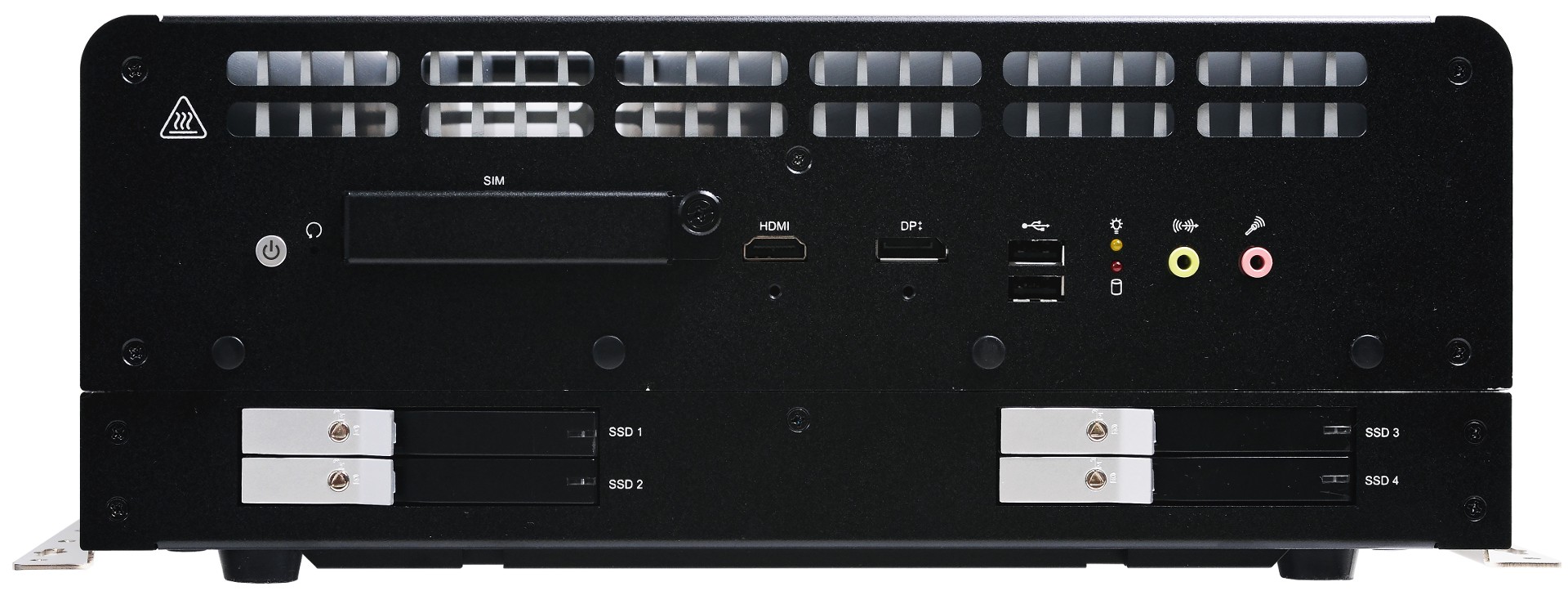

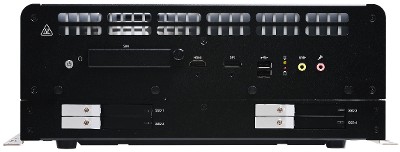

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DP++ | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | 9~36V, 110V | |
| Anschluss | 6 Pin Terminal Stecker, 9 Pin Terminal Stecker | |||
| POE | Anschlüsse | 4 St | ||
| Protokoll | IEEE 802.3af / 15.4W | |||
| Batterie | Batteriebetriebszeit | Standard | 0,08 h, - | |
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Extern | Einbauschacht 2.5" | 2 St, 4 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -25° bis 70°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Bahn (Railway) System | ||
| Breite | 340,5 mm | |||
| Tiefe | 132 mm | |||
| Höhe | 223 mm | |||
| Höheneinheiten | 3 HE | |||
| Schutzart (IP) | IP40 (komplett) | |||
| Vibration | Referenz Standard | IEC 61373 | ||
| Schock | Referenz Standard | IEC 61373 | ||
| Gewicht | 9850 g | |||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 5 St | ||
| Power | 1 St | |||
| GbE | 1 St | |||
| PoE | 4 St | |||
| Antennenlöcher | 7 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Linux | Distribution | Ubuntu 18.04 LTS | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | EN 45545, EN 50121-3-2, EN 50124-1, EN 50153, EN 50155, IEC 61373 | |||
| RoHS konform | Ja | |||
