Bahn (Railway) System
// Bahn (Railway) System
// Intel Core i7-6600U
// 2,6 GHz
// Passiv cooled
// 8 GB RAM
// 2 x Display
// 3 x Serial
// 2 x USB (Front page)
// 2 x USB (Back side)
// 2 x G-LAN (Back side)
// 1 x PCIe x4
// 2 x Mini-PCIe
// 3 x M.2 Slot
// [24V | 72V / 110V]
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: IBASE MPT-7000R
| Allgemein | ||||
| SKU / Artikelnummer | MPT-7000R | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Serie | Intel Skylake | ||
| Nummer | Intel Core i7-6600U | |||
| CPU Kerne | 2 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1356 | |||
| Basis Frequenz | 2,6 GHz | |||
| Max. Turbo-Taktfrequenz | 3,4 GHz | |||
| Cache | 4 MB | |||
| Thermal Design Power (TDP) | 15 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| DIMM Datarate | 2133 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| ECC | wird nicht unterstützt | |||
| Speicher onBoard | 8 GB | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81866AD-I | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| VGA | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| DVI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x4 | x4 Signal | 1 St | ||
| Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| Volle Bautiefe | Anzahl | 1 St | ||
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x PCIe x4, 2x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×2, USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | 4G/LTE, UIM, USB 2.0 | |||
| Unterstütze Abmaße | 3042 | |||
| Slot 3 | Key ID | M | ||
| Interface | SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | B, E, M | |||
| Storage | CFast, M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC662 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210 PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||

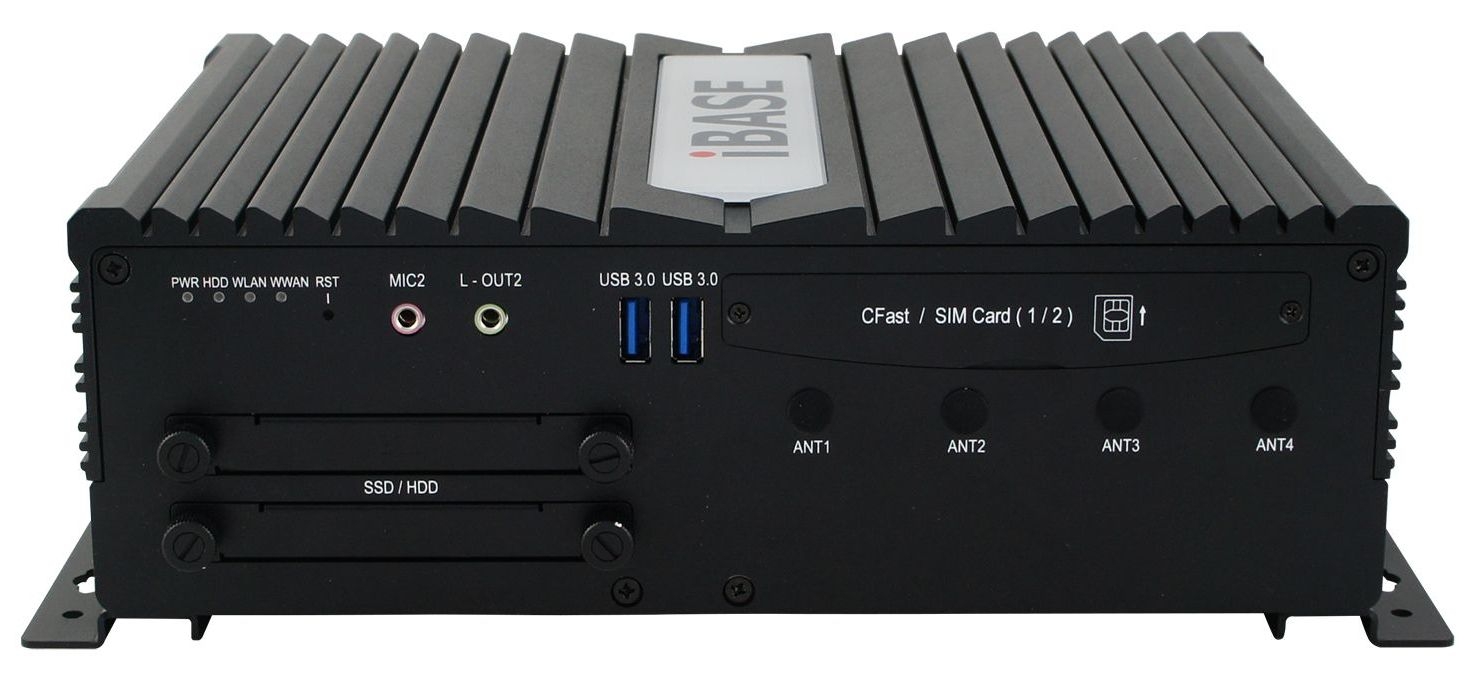

| Externe I/O (Frontseite) | ||||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| USB | USB v3.0 | 2 St | ||

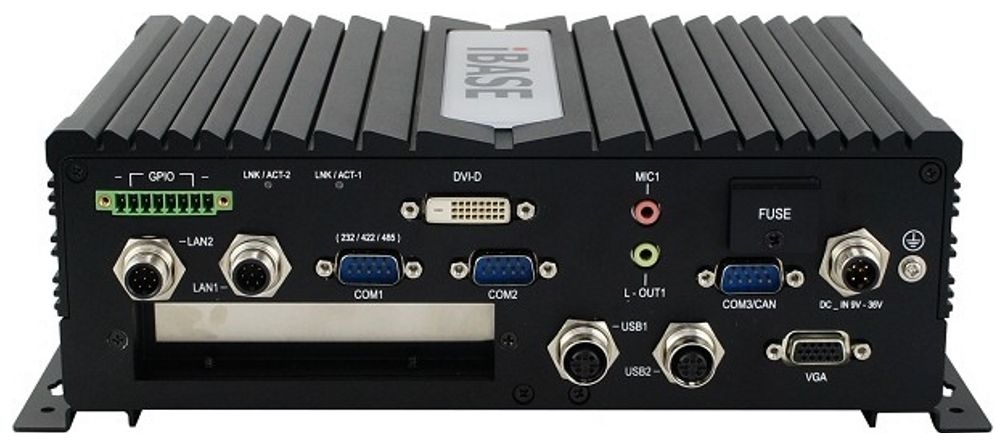

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| VGA (proprietärer Anschluss) | - | |||
| DVI | DVI-D Signal | 1 St | ||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | M12 Steckverbinder | 2 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 6-Bit | |||
| Anschluss | 9 Pin Terminal Stecker | |||
| USB | USB v2.0 | 2 St | ||
| M12 Steckverbinder | Ja | |||
| CAN Bus | Anschluss | - | ||
| Stück | - | |||
| SIM | Anzahl | 2 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | 24V, 72V / 110V | |
| Anschluss | M12 | |||
| Ignition (IGN) | Ja | |||
| Sicherung | Littlefuse TAC ATO Style Blade 15A, 58V DC, Littlefuse Time-lag Fuse 477 Series 5A, 400V DC | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Extern | Einbauschacht 2.5" | 2 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb (SSD) | -40° bis 70°C | ||
| Betrieb (HDD) | -20° bis 45°C | |||
| Lagerung | -30° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Bahn (Railway) System | ||
| Breite | 256 mm | |||
| Tiefe | 182 mm | |||
| Höhe | 83 mm | |||
| Vibration | Referenz Standard | IEC 61373 | ||
| Schock | Referenz Standard | IEC 61373 | ||
| Gewicht | 3600 g | |||
| Bedienelemente | Reset | 1 St | ||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| GbE | 4 St | |||
| Slot Brackets | Standard | 1 St | ||
| Antennenlöcher | 4 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium | |||
| Montageoption | Hutschiene (DIN Rail), Rackmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 10 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | DIN EN 50153 (VDE 0115-2), DIN EN 50155 (VDE 0115-200), EN 45545, EN 50121-3-2 | |||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
