Bahn (Railway) System
// Bahn (Railway) System
// Intel Core i7-1365URE
// 1,7 GHz
// Passiv cooled
// 16 GB RAM
// 3 x Display
// 2 x Serial
// 3 x USB (Front page)
// 2 x USB (Back side)
// 2 x G-LAN (Back side)
// 1 x PCIe x4
// 2 x Mini-PCIe
// 3 x M.2 Slot
// [24V | 48V/72V/110V]
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

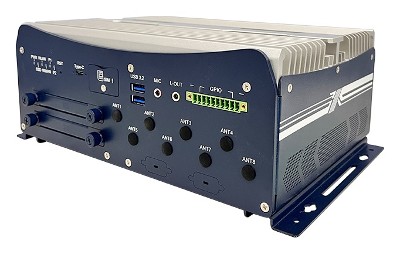

Basismodul: IBASE MPT-7100
| Allgemein | ||||
| SKU / Artikelnummer | MPT-7100 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Raptor Lake | |||
| Nummer | Intel Core i7-1365URE | |||
| CPU Kerne | 10 St | |||
| Threads | 12 St | |||
| Sockel | BGA 1744 | |||
| Basis Frequenz | 1,7 GHz | |||
| Performance-core Max Turbo Frequenz | 4,9 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,7 GHz | |||
| Cache | 12 MB | |||
| Grundleistungsaufnahme des Prozessors | 15 W | |||
| Maximale Turbo-Leistungsaufnahme | 55 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 5200 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| Speicher onBoard | 16 GB | |||
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics | |||
| Erweiterung | ||||
| PCIe x4 | x4 Signal | 1 St | ||
| Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| Volle Bautiefe | Anzahl | 1 St | ||
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x PCIe x4, 2x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), SMBus, USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 3 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), SMBus, USB 3.2 Gen1 | |||
| Unterstütze Abmaße | 3042, 3052 | |||
| M.2 Key IDs | B, E, M | |||
| Storage | M.2 | |||

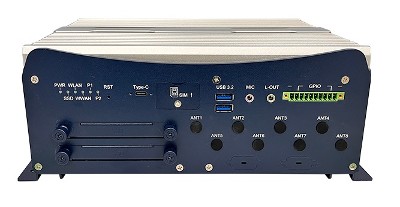

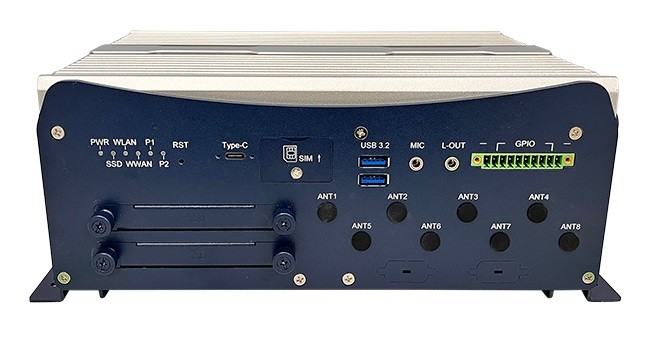

| Externe I/O (Frontseite) | ||||
| Anzeige | DP USB-C | 1 St | ||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | 10 Pin Terminal Stecker | |||
| USB | USB v3.2 (Gen 2) | 2 St | ||
| USB v3.2 (Gen 2, Type C) | 1 St | |||
| SIM Card Slot | 2 St | |||

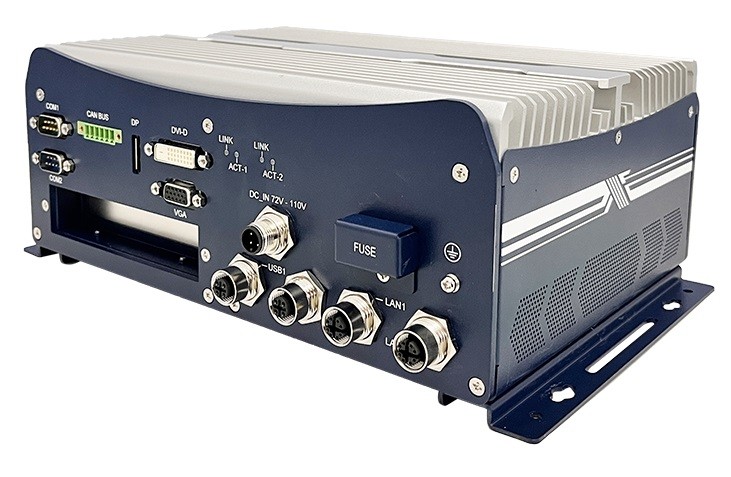

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| DVI | DVI-D Signal | 1 St | ||
| Displayport | 1 St | |||
| Ethernet | M12 Steckverbinder | 2 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| USB | USB v2.0 | 2 St | ||
| M12 Steckverbinder | Ja | |||
| CAN Bus | Anschluss | 2 x 3 Pin Stecker | ||
| Stück | 2 St | |||
| Protokoll | CAN 2.0A, CAN 2.0B, CAN FD | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 24V, 48V/72V/110V | |||
| Anschluss | M12 | |||
| Ignition (IGN) | Ja | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Extern | Einbauschacht 2.5" | 2 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -40° bis 70°C | ||
| Betrieb (SSD) | -20° bis 50°C | |||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Bahn (Railway) System | ||
| Breite | 256 mm | |||
| Tiefe | 182 mm | |||
| Höhe | 97,3 mm | |||
| Vibration | Vibration | 7,69G, 20~2000 Hz | ||
| Referenz Standard | IEC 61373 | |||
| mit SSD | 5~500 HZ, 1G | |||
| Schock | Messdaten | 50G, 0.5ms | ||
| Referenz Standard | IEC 61373 | |||
| Bedienelemente | Reset | 1 St | ||
| Statusanzeigen | System Status | 6 St | ||
| Slot Brackets | Standard | 1 St | ||
| Antennenlöcher | 8 St | |||
| Farbe | Blau / Silber | |||
| Material | Aluminium | |||
| Montageoption | Wandmontage | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | EN 45545, EN 50155, EN 55032, EN 55035, EN 62368-1 | |||
| RoHS konform | Ja | |||
