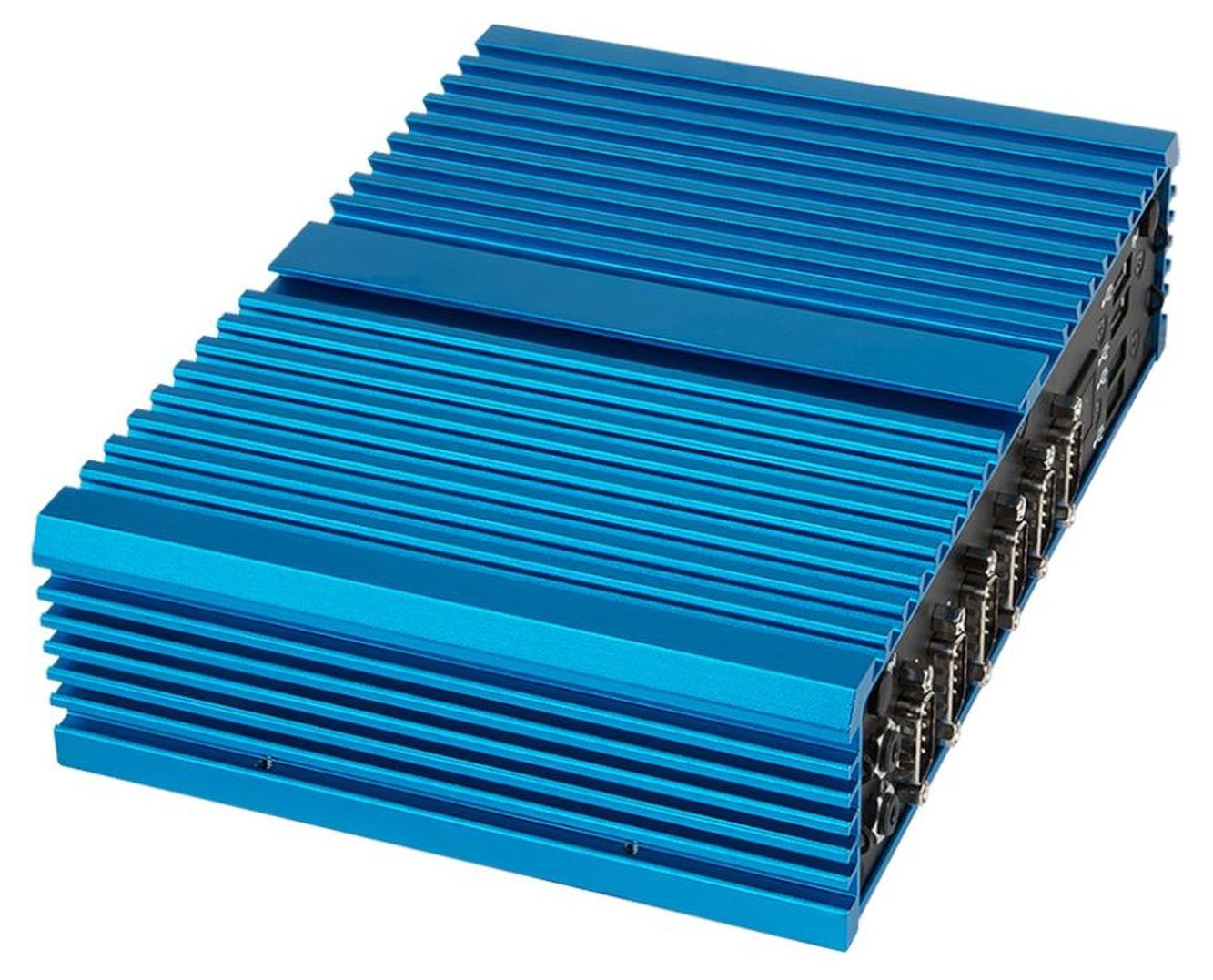

Bahn (Railway) System
// Bahn (Railway) System
// [Intel Atom x5-E3940 | Intel Atom x7-E3950 | Intel Celeron J3455 | Intel Core i3-6100U | Intel Core i3-7100U | Intel Core i5-6300U | Intel Core i7-6600U]
// [1,5 | 1,6 | 2,3 | 2,4 | 2,6] GHz
// Passiv cooled
// 2 x Display
// 6 x Serial
// [2 | 4] x USB (Front page)
// 4 x USB (Back side)
// 2 x G-LAN (Back side)
// 2 x Mini-PCIe
// 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: MSI MS-9A89
| Allgemein | ||||
| SKU / Artikelnummer | MS-9A89 | |||
| Produktgrunddaten | ||||
| Hersteller | MSI | |||
| System | ||||
| Prozessor | Serie | Intel Apollo Lake, Intel Kaby Lake, Intel Skylake | ||
| Nummer | Intel Atom x5-E3940, Intel Atom x7-E3950, Intel Celeron J3455, Intel Core i3-6100U, Intel Core i3-7100U, Intel Core i5-6300U, Intel Core i7-6600U | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1296, BGA 1356 | |||
| Basis Frequenz | 1,5 GHz, 1,6 GHz, 2,3 GHz, 2,4 GHz, 2,6 GHz | |||
| Cache | 2 MB, 3 MB, 4 MB | |||
| Thermal Design Power (TDP) | 9,5 W, 10 W, 12 W, 15 W | |||
| Chipsatz | SoC (System-On-Chip), SoP (System-on-Package) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L, 260 Pin SO-DIMM DDR4 | ||
| Frequenz | 1600 / 1866 MHz, 1866 / 2133 MHz, 2133 / 2400 MHz | |||
| Maximaler Ausbau | 8 GB, 16 GB | |||
| BIOS | AMI BIOS | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 24 Hz, 3840 x 2160 bei 30 Hz, 4096 x 2160 bei 24 Hz | ||
| Displayport | Maximale Auflösung | 3840 x 2160 bei 60 Hz , 4096 x 2160 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 2x Mini-PCIe | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | Micro-SD, mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC887-VD2-CG | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps), Intel I210IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St, 2 St | |||
| Controller | Chipsatz | -, Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
| Anzahl | 1 St, - | |||

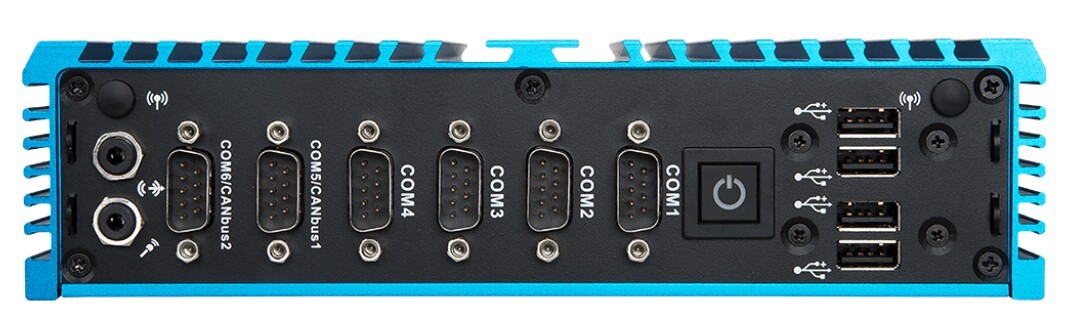

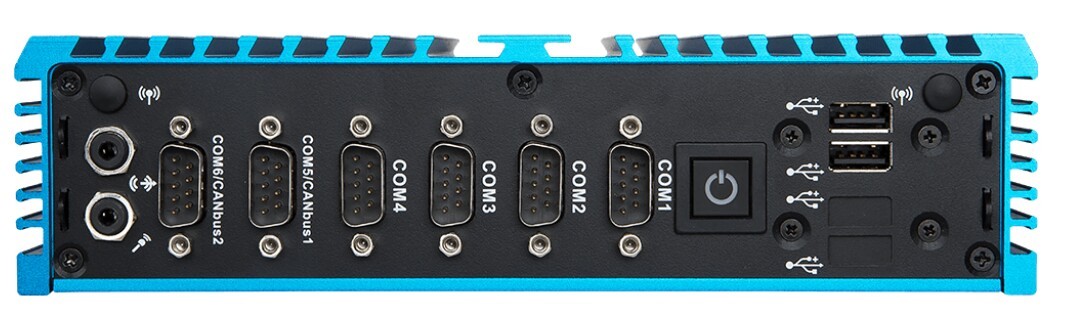

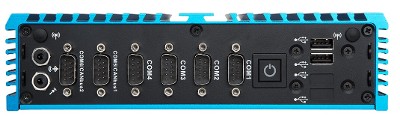

| Externe I/O (Frontseite) | ||||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Seriell | RS-232 | DB-9 | 5 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| USB | USB v2.0 | 2 St, 4 St | ||

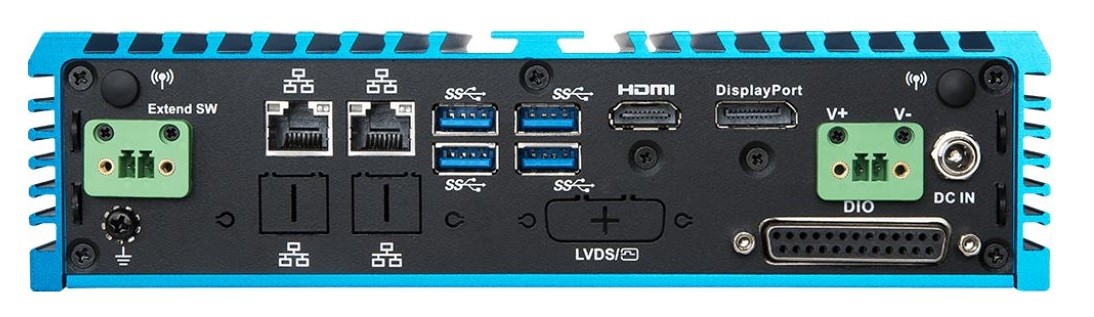

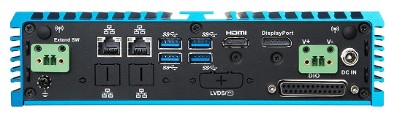

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DP++ | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 16-Bit | |||
| Anschluss | DB-25 | |||
| USB | USB v3.2 (Gen 1) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~24V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| DC | Weitbereich | Ja | ||
| Bereich | 12~24V | |||
| Anschluss | DC Jack | |||
| Stromversorgung - Eingang | DC: 12~24V,12~24V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb (SSD) | -10° bis 60°C, -20° bis 70°C | ||
| Betrieb (HDD) | -10° bis 45°C | |||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Bahn (Railway) System | ||
| Breite | 155 mm | |||
| Tiefe | 215 mm | |||
| Höhe | 55 mm | |||
| Vibration | Referenz Standard | IEC 61373 | ||
| Schock | Referenz Standard | IEC 61373 | ||
| Gewicht | 1550 g | |||
| Bedienelemente | Power | 1 St | ||
| Power (Terminal Anschluss) | 1 St | |||
| Statusanzeigen | Power | 1 St | ||
| Antennenlöcher | 4 St | |||
| Farbe | Schwarz | |||
| Montageoption | Hutschiene (DIN Rail), Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Linux | Distribution | Fedora 25, Ubuntu 13.10 | ||
| Unterstützte BS | Linux, Windows | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | EN 50155 | |||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
