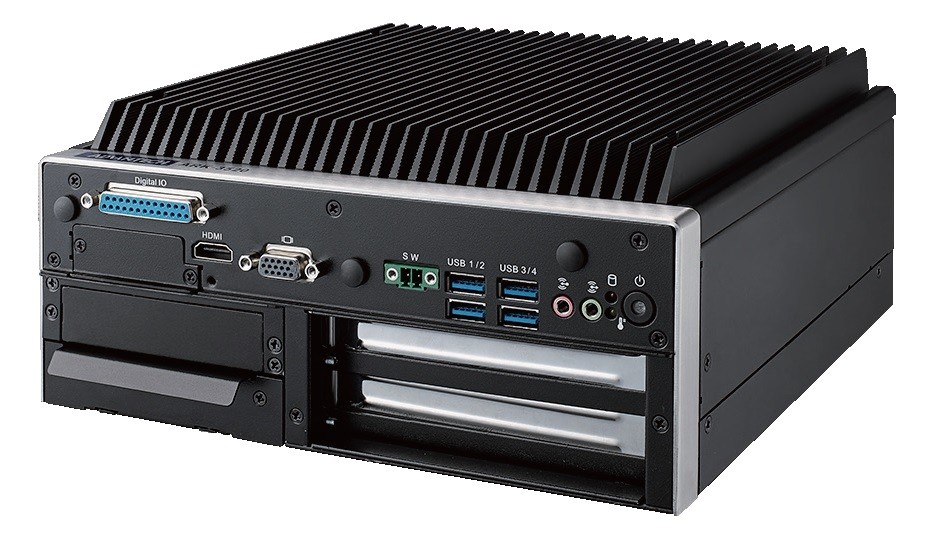

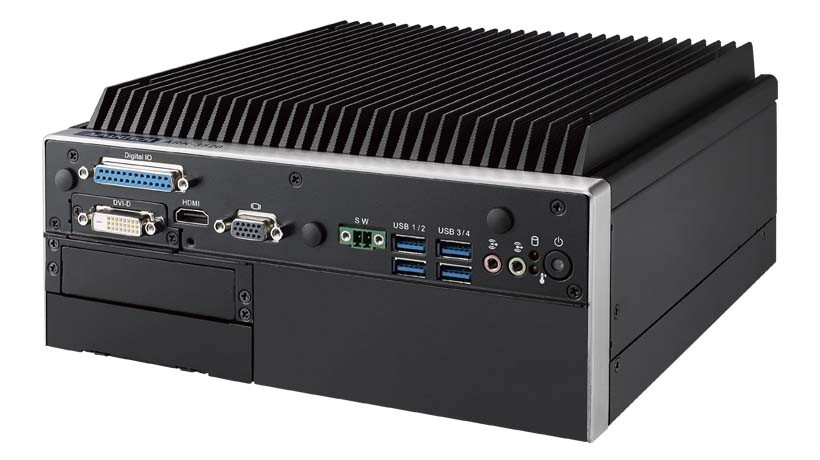

Advantech ARK-3520

ARK-3520L-U7A1E, ARK-3520L-U8A1E, ARK-3520P-U7A1E, ARK-3520P-U8A1E

Barebone PC

PRODUKT-FEATURES

// Barebone PC
// [Intel Core i5-6440EQ | Intel Core i7-6820EQ]
// [2,7 | 2,8] GHz
// Passiv gekühlt
// 2 x Anzeige
// 8 x Seriell
// 4 x USB (Frontseite)
// 4 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// [0 | 2] x PCI
// 2 x Mini-PCIe
// 1 x M.2 Slot
// [9~36V | 12V]

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech ARK-3520

Allgemein
SKU / ArtikelnummerARK-3520ARK-3520L-U7A1E, ARK-3520L-U8A1E, ARK-3520P-U7A1E, ARK-3520P-U8A1E
Produktgrunddaten
HerstellerAdvantech
System
ProzessorVertikales SegmentEmbedded
SerieIntel Skylake
NummerIntel Core i5-6440EQ, Intel Core i7-6820EQ
CPU Kerne4 St
Threads4 St, 8 St
SockelBGA 1440
Basis Frequenz2,7 GHz, 2,8 GHz
Max. Turbo-Taktfrequenz3,4 GHz, 3,5 GHz
Cache6 MB, 8 MB
Thermal Design Power (TDP)45 W
ChipsatzIntel QM170
SpeicherAufbau260 Pin SO-DIMM DDR4
DIMM TypeUnbuffered SO-DIMM
DIMM Datarate2133 MT/s
Steckplätze2 St
Maximaler Ausbau32 GB
ECCwird nicht unterstützt
BIOSAMI UEFI 128 Mbit SPI
Grafik
ProzessorIntel HD Graphics 530
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung3840 x 2160 bei 30 Hz
Version1.4b
Erweiterung
PCIAnzahl2 St, -
PCI Schnittstellen2x PCI
Mini-PCIeVolle BautiefeAnzahl2 St
mSATA UnterstützungJa
PCIe Schnittstellen2x Mini-PCIe
M.2Slot 1Key IDE
InterfaceWLAN
Unterstütze Abmaße2230
M.2 Key IDsE
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StoragemSATA
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN
Interne I/O
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Externe I/O (Frontseite)
AnzeigeVGA1 St
HDMI1 St
AudioLine-Out1 St
Mic-In1 St
Digital I/OAnzahl1 St
Bits16-Bit
AnschlussDB-26
USBUSB v3.04 St

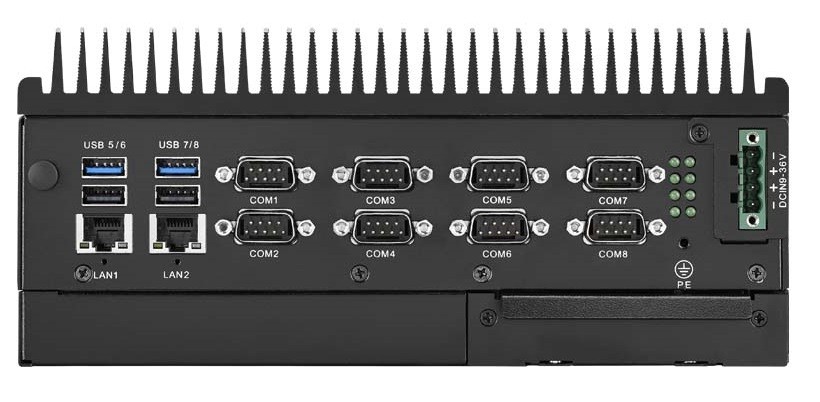

Externe I/O (Rückseite)
EthernetRJ-452 St
SeriellRS-232DB-94 St
RS-232 / 422 / 485DB-94 St
USBUSB v2.02 St
USB v3.02 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)DCWeitbereichJa, Nein
Bereich9~36V, 12V
Anschluss4 Pin Terminal Stecker, DC Jack
Stromversorgung - EingangDC: 9~36V, DC: 12V
Kühlung
UmsetzungPassiv
Einschübe
ExternEinbauschacht 2.5"1 St, 2 St
Mechanik / Umgebung
TemperaturBetrieb-20° bis 60°C
Betrieb (HDD)0° bis 40°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorBarebone PC
Breite220 mm
Tiefe233 mm
Höhe101 mm
VibrationVibration3G, 10~500 Hz
Referenz StandardIEC 68-2-64
SchockMessdaten30G, 18 ms
Referenz StandardIEC 68-2-27
Gewicht4400 g, 4800 g
Antennenlöcher4 St
FarbeSchwarz
MaterialAluminium
MontageoptionWandmontage
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8.1 (32-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Windows 10 (64-bit)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows
Zertifikate / Konformitäten
CEJa
FCCClass A-, Ja
Class B-, Ja
CCCJa
Weitere Zertifikate / KonformitätenBSMI, CB
RoHS konformJa
