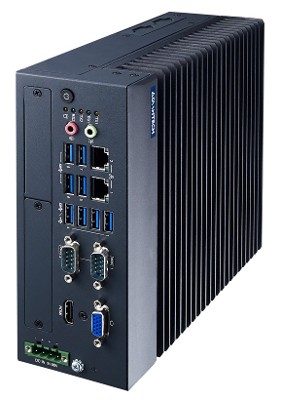

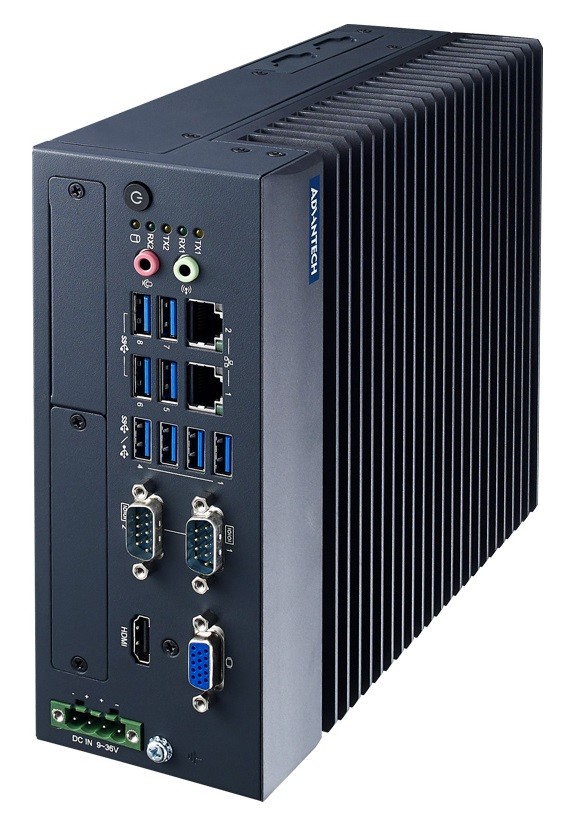

Advantech MIC-770 V3

MIC-770H00A1, MIC-770HE0A1, MIC-770W00A1, MIC-770WE0A1

Barebone PC

PRODUKT-FEATURES

// Barebone PC
// Intel Alder Lake / Raptor Lake
// Passiv gekühlt
// 2 x Anzeige
// 2 x Seriell
// 8 x USB (Frontseite)
// [0 | 1] x USB (intern)
// 2 x G-LAN (Frontseite)
// 1 x Mini-PCIe
// 1 x M.2 Slot
// 9~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech MIC-770 V3

Allgemein
SKU / ArtikelnummerMIC-770 V3MIC-770H00A1, MIC-770HE0A1, MIC-770W00A1, MIC-770WE0A1
Produktgrunddaten
HerstellerAdvantech
System
ProzessorSerieIntel Alder Lake / Raptor Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)65 W
ChipsatzIntel H610E, Intel R680E
SpeicherAufbau262 Pin SO-DIMM DDR5
Memory TypeDDR5
DIMM TypeUnbuffered SO-DIMM
Frequenz4800 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSAMI SPI 256 Mbit
Intel vPro PlattformqualifizierungJa
Grafik
Bildschirme (Multidisplay)3 Displays, 4 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 30 Hz
Erweiterung
Mini-PCIeVolle BautiefeAnzahl1 St
mSATA UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×4 (Gen. 4)
Unterstütze Abmaße2280
M.2 Key IDsM
StorageM.2
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210IT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN
Interne I/O
USBUSB v2.0Ports (Typ-A-Buchse)1 St, -
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St, 3 St
Raid UnterstützungRAID 0/1/5/10wird nicht unterstützt, wird unterstützt
RAID UnterstützungRAID 0/1/5/10

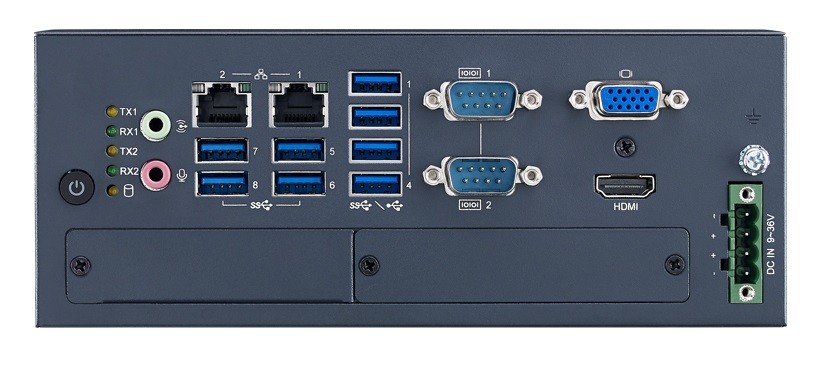

Externe I/O (Frontseite)
AnzeigeVGA1 St
HDMI1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
SeriellRS-232 / 422 / 485DB-92 St
USBUSB v2.04 St, -
USB v3.2 (Gen 1)4 St, 6 St
USB v3.2 (Gen 2)2 St, -
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich9~36V
Anschluss4 Pin Terminal Stecker
Stromversorgung - EingangDC: 9~36V
Stromaufnahme Typisch45,7 W
Stromaufnahme Maximal108 W
Kühlung
UmsetzungPassiv
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb-20° bis 35°C, -20° bis 50°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorBarebone PC
Breite77 mm, 107,3 mm
Tiefe192 mm
Höhe230 mm
Schutzart (IP)IP40 (komplett)
VibrationVibration3G, 10~500 Hz
SchockMessdaten20G, 11 ms
Referenz StandardIEC 68-2-27
Gewicht2800 g, 4500 g
BedienelementePower1 St
StatusanzeigenStorage1 St
Power1 St
Seriell (RS-485)4 St
FarbeDunkel Grau
MontageoptionWandmontage
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Windows 11Wird unterstützt
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)wind unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows, Windows Embedded
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass AJa
CCCJa
Weitere Zertifikate / KonformitätenBSMI, CB
RoHS konformJa
