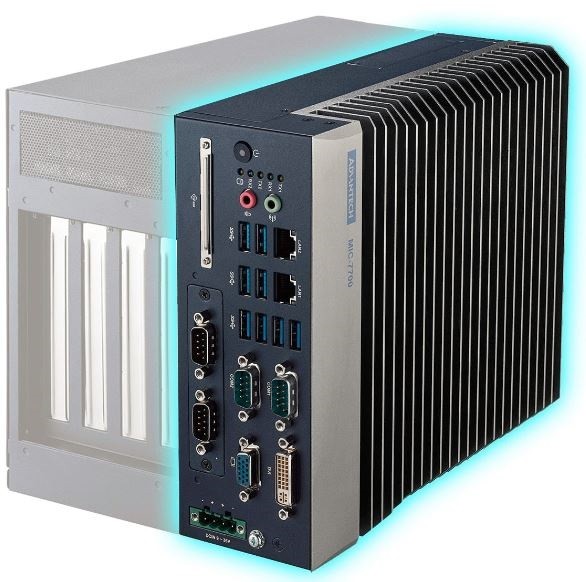

Advantech MIC-7700

MIC-7700H-00A2, MIC-7700Q-00A2

Barebone PC

PRODUKT-FEATURES

// Barebone PC
// Intel Skylake / Kaby Lake
// Passiv gekühlt
// 2 x Anzeige
// 4 x Seriell
// 8 x USB (Frontseite)
// [0 | 1] x USB (intern)
// 2 x G-LAN (Frontseite)
// 2 x Mini-PCIe
// 9~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech MIC-7700

Allgemein
SKU / ArtikelnummerMIC-7700MIC-7700H-00A2, MIC-7700Q-00A2
Produktgrunddaten
HerstellerAdvantech
System
ProzessorSerieIntel Skylake / Kaby Lake
SockelLGA 1151 (H4)
Thermal Design Power (TDP)65 W
ChipsatzIntel H110, Intel Q170
SpeicherAufbau260 Pin SO-DIMM DDR4
DIMM TypeUnbuffered SO-DIMM
Frequenz2133 / 2400 MHz
Steckplätze2 St
Maximaler Ausbau32 GB
ECCwird nicht unterstützt
BIOSAMI SPI 128 Mbit
Grafik
Bildschirme (Multidisplay)2 Displays, 3 Displays
VGAMaximale Auflösung2048 x 1152 bei 60 Hz
DVIMaximale Auflösung1920 x 1080 bei 30 Hz
Erweiterung
Mini-PCIeVolle BautiefeAnzahl2 St
mSATA UnterstützungJa
PCIe Schnittstellen2x Mini-PCIe
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StorageCF, mSATA
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210IT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN
Interne I/O
USBUSB v2.0Ports (Typ-A-Buchse)1 St, -
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St, 3 St
Raid UnterstützungRAID 0/1/5/10-, wird unterstützt
Stromanschluss (onboard)1 St, 3 St
RAID UnterstützungRAID 0/1/5/10

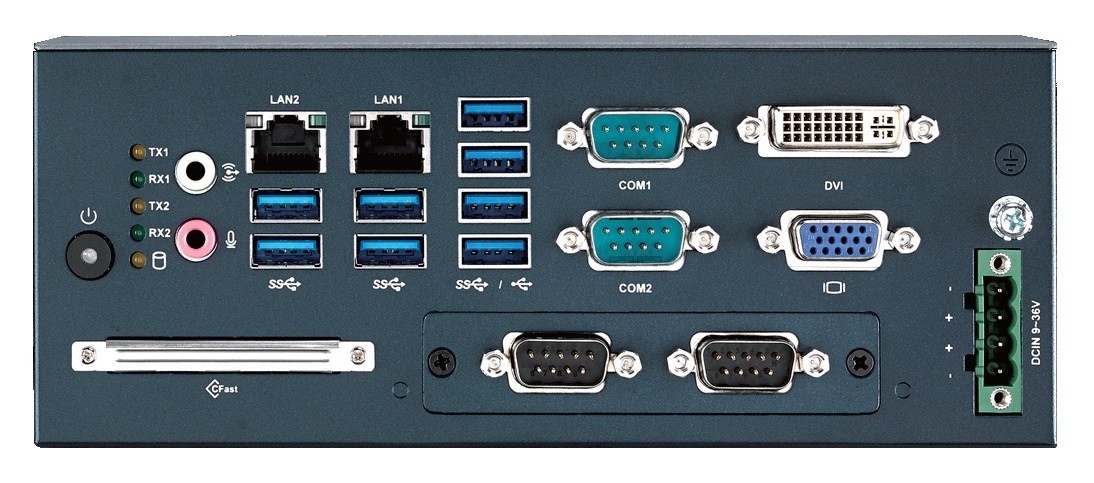

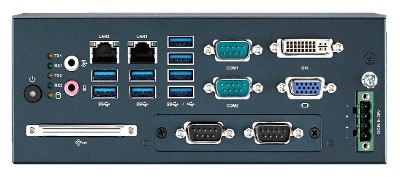

Externe I/O (Frontseite)
AnzeigeVGA1 St
DVIDVI-D Signal1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
SeriellRS-232DB-92 St
RS-232 / 422 / 485DB-92 St
USBUSB v2.04 St, -
USB v3.04 St, 8 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich9~36V
Anschluss4 Pin Terminal Stecker
Stromversorgung - EingangDC: 9~36V
Kühlung
UmsetzungPassiv
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb-10° bis 40°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorBarebone PC
Breite230 mm
Tiefe230 mm
Höhe77 mm
Schutzart (IP)IP40 (komplett)
VibrationVibration3G, 10~500 Hz
SchockMessdaten50G, 0.5ms
Referenz StandardIEC 68-2-27
Gewicht2800 g
BedienelementePower1 St
StatusanzeigenStorage1 St
Power1 St
Seriell (RS-232)4 St
FarbeBlau / Silber
MontageoptionWandmontage
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Windows 10 (64-bit)wird unterstützt
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows, Windows Embedded
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass AJa
CCCJa
Weitere Zertifikate / KonformitätenBSMI, Microsoft Azure Certified for IoT
RoHS konformJa
