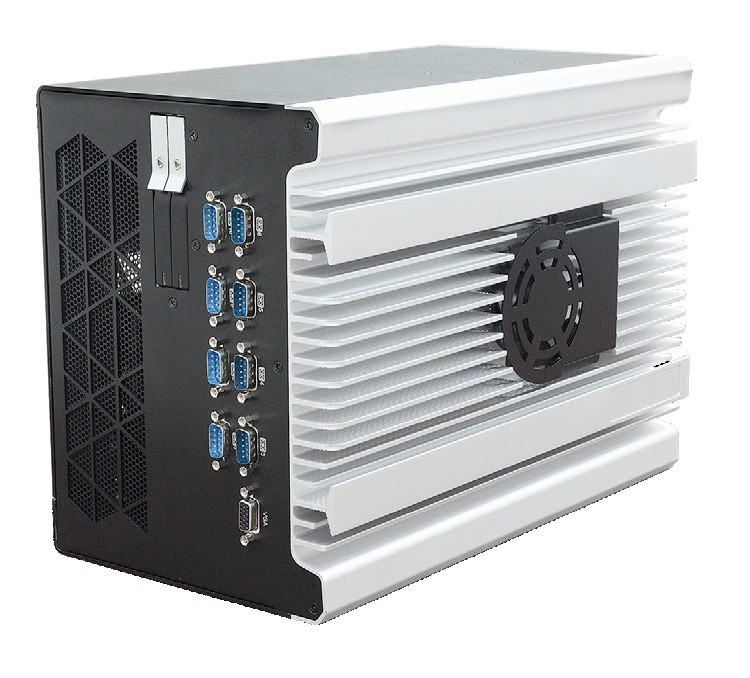

Barebone PC
// Barebone PC
// Intel Alder Lake / Raptor Lake
// Aktiv (Lüfterkühlung) gekühlt
// 3 x Anzeige
// 10 x Seriell
// 6 x USB (Frontseite)
// 6 x G-LAN (Frontseite)
// 2 x PCIe x8
// 1 x PCIe x16
// 1 x Mini-PCIe
// 3 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC633D-RPS
Allgemein | ||||
SKU / Artikelnummer | EC633D-RPS | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
System | ||||
Prozessor | Serie | Intel Alder Lake / Raptor Lake | ||
Sockel | LGA 1700 (H6) | |||
Thermal Design Power (TDP) | 65 W | |||
Chipsatz | Intel R680E | |||
Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
Frequenz | 4800 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 64 GB | |||
BIOS | AMI SPI 256 Mbit | |||
Grafik | ||||
Bildschirme (Multidisplay) | 4 Displays | |||
VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
Dual Mode | Ja (DP++) | |||
Erweiterung | ||||
PCIe x8 | x4 Signal | 1 St | ||
x8 Signal | 1 St | |||
PCIe x16 | x8 Signal | Anzahl | 1 St | |
Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
mSATA Unterstützung | Ja | |||
PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x16, 2x PCIe x8 | |||
M.2 | Slot 1 | Key ID | M | |
Interface | PCIe ×4, SATA III | |||
Unterstütze Abmaße | 2280 | |||
Slot 2 | Key ID | M | ||
Interface | PCIe ×4 | |||
Unterstütze Abmaße | 2280 | |||
Slot 3 | Key ID | B | ||
Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), SATA III, USB 3.0 | |||
Unterstütze Abmaße | 3042, 3052 | |||
Slot 4 | Key ID | E | ||
Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
Unterstütze Abmaße | 2230 | |||
Slot 5 | Key ID | A | ||
Interface | OOB | |||
Unterstütze Abmaße | 3042 | |||
M.2 Key IDs | B, M | |||
SIM | Anzahl | 2 St | ||
Formfaktor (Slot) | Nano SIM | |||
Storage | M.2 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps) | |
Anzahl | 2 St | |||
Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | ||
Anzahl | 3 St | |||
Netzwerk | 6x G-LAN | |||
Interne I/O | ||||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
Raid Unterstützung | RAID 0/1 | wird unterstützt | ||
RAID Unterstützung | RAID 0/1 | |||

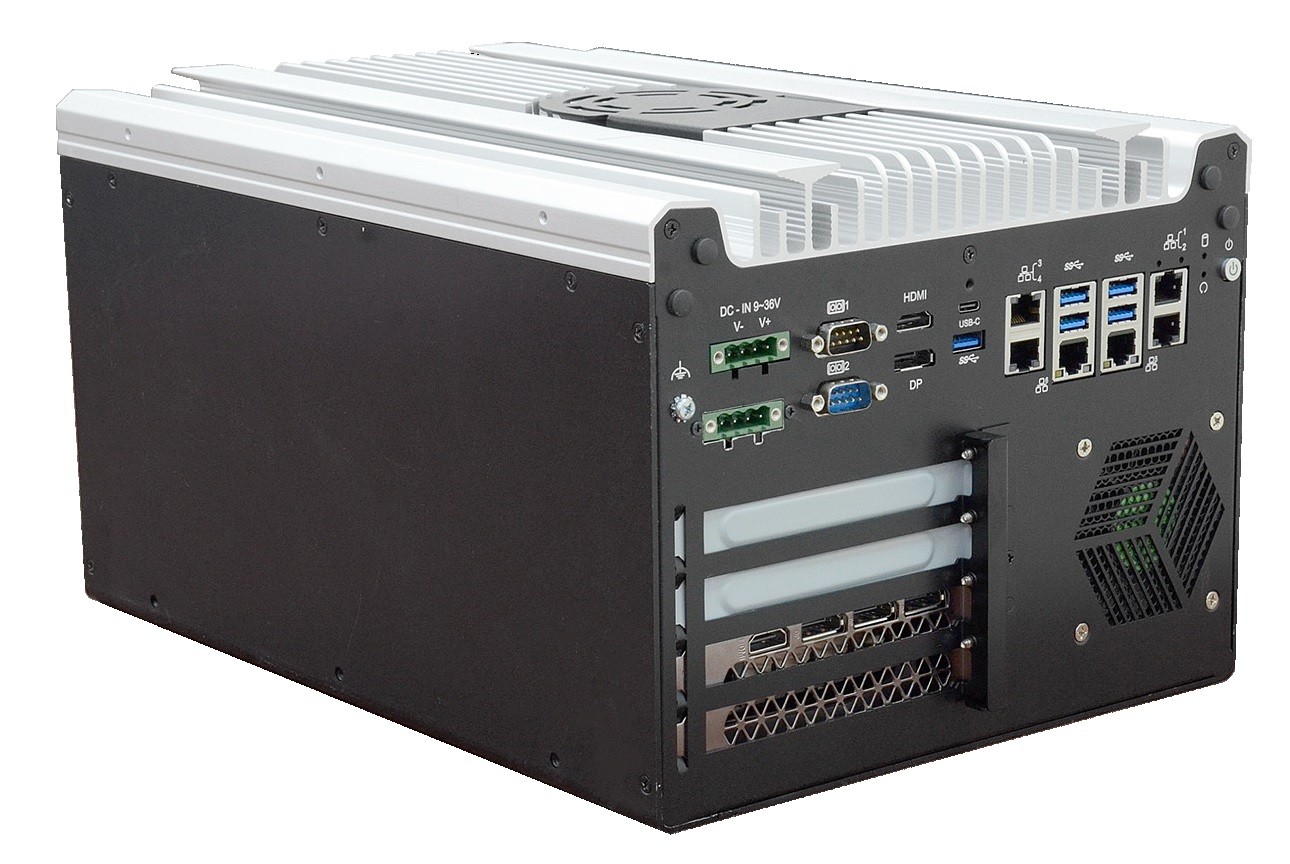

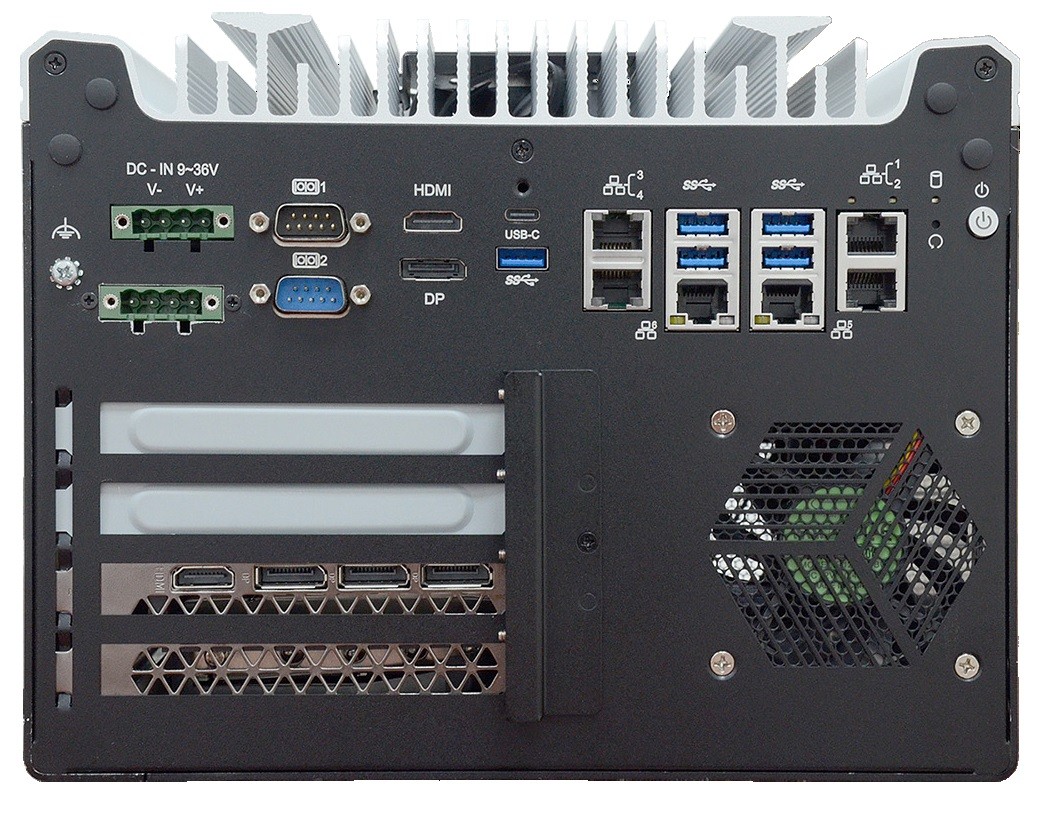

Externe I/O (Frontseite) | ||||
Anzeige | HDMI | 1 St | ||
DP++ | 1 St | |||
DP USB-C | 1 St | |||
Ethernet | RJ-45 | 4 St, 6 St | ||
RJ-45 mit POE | 2 St, - | |||
Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
Digital I/O | Bits | 8-Bit | ||
Anschluss | DB-9 | |||
USB | USB v3.2 (Gen 2) | 5 St | ||
USB v3.2 (Gen 2, Type C) | 1 St | |||

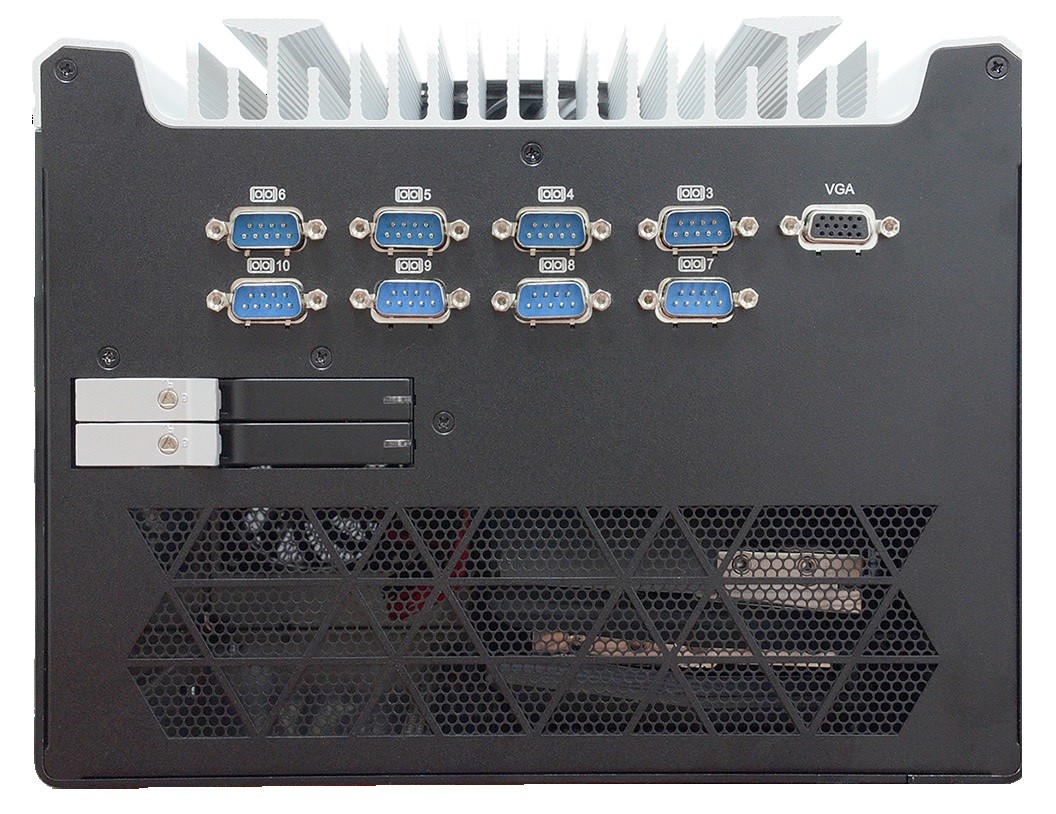

Externe I/O (Rückseite) | ||||
Anzeige | VGA | 1 St | ||
Seriell | RS-232 | DB-9 | 8 St | |
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | v2.0 | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 9~36V | |||
Anschluss | 4 Pin Terminal Stecker | |||
DC | Weitbereich | -, Nein | ||
Bereich | 12V, - | |||
Anschluss | 4 Pin Terminal Stecker, - | |||
Stromversorgung - Eingang | DC: 9~36V, DC: 9~36V,12V | |||
Kühlung | ||||
Umsetzung | Aktiv (Lüfterkühlung) | |||
Einschübe | ||||
Extern | Einbauschacht 2.5" | 2 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -20° bis 50°C | ||
Lagerung | -20° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Abmaße | Formfaktor | Barebone PC | ||
Breite | 249,5 mm | |||
Tiefe | 342 mm | |||
Höhe | 193 mm | |||
Vibration | Referenz Standard | IEC 68-2-64 | ||
Schock | Messdaten | 3G, halben Sinusschwingung, 11 ms Dauer | ||
Gewicht | 4500 g | |||
Bedienelemente | Power | 1 St | ||
Reset | 1 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Slot Brackets | Standard | 4 St | ||
Antennenlöcher | 4 St | |||
Farbe | Schwarz / Silber | |||
Material | Aluminium, Stahl | |||
Montageoption | Wandmontage | |||
Betriebssysteme / Software | ||||
Windows | Windows 11 | Wird unterstützt | ||
Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
Linux | Distribution | Linux | ||
Unterstützte BS | Linux, Windows, Windows Embedded | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja |
