DFI WM646-ADS

WM646-ADS-Q670E, WM646-ADS-R680E

Barebone PC

PRODUKT-FEATURES

// Barebone PC
// Intel Alder Lake / Raptor Lake
// Aktiv (Lüfterkühlung) gekühlt
// 4 x Anzeige
// 2 x USB (Frontseite)
// 8 x USB (Rückseite)
// 5 x USB (intern)
// [2 | 4] x G-LAN (Rückseite)
// 2 x PCI
// 4 x PCIe x4
// 1 x PCIe x16
// 1 x M.2 Slot

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI WM646-ADS

Allgemein
SKU / ArtikelnummerWM646-ADSWM646-ADS-Q670E, WM646-ADS-R680E
Produktgrunddaten
HerstellerDFI
System
ProzessorSerieIntel Alder Lake / Raptor Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)65 W
ChipsatzIntel Q670E, Intel R680E
SpeicherAufbau288 Pin DIMM DDR4
Memory TypeDDR4
DIMM TypeUnbuffered DIMM
Frequenz3200 MHz
Steckplätze4 St
Maximaler Ausbau128 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSAMI SPI 256 Mbit
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)4 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
Version2.0a
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Dual ModeJa (DP++)
Erweiterung
PCIAnzahl2 St
PCI Schnittstellen2x PCI
PCIe x4Generation4
x4 Signal4 St
PCIe x16x16 SignalGeneration5
Anzahl1 St
PCIe Schnittstellen1x PCIe x16, 4x PCIe x4
M.2Slot 1Key IDM
InterfaceNVMe, Optane Memory, PCIe ×4 (Gen. 3)
Unterstütze Abmaße2242, 2260, 2280
M.2 Key IDsM
StorageM.2
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
ControllerChipsatzIntel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
ControllerChipsatz-, Intel X550-AT2 (10 Gbps)
Anzahl1 St, -
Netzwerk2x G-LAN, 3x G-LAN
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)2 St
Ports (Typ-A-Buchse)1 St
USB v3.2Key-B-Header2 St
GenerationGen. 1, Gen. 2
SeriellRS-232Ports (2.54 mm Pitch)4 St
RS-232 / 422 / 485Ports (2.54 mm Pitch)2 St
Digital I/OBits8-Bit1 St
SMBus1 St
AudioAnschluss2.00 mm Pitch
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10

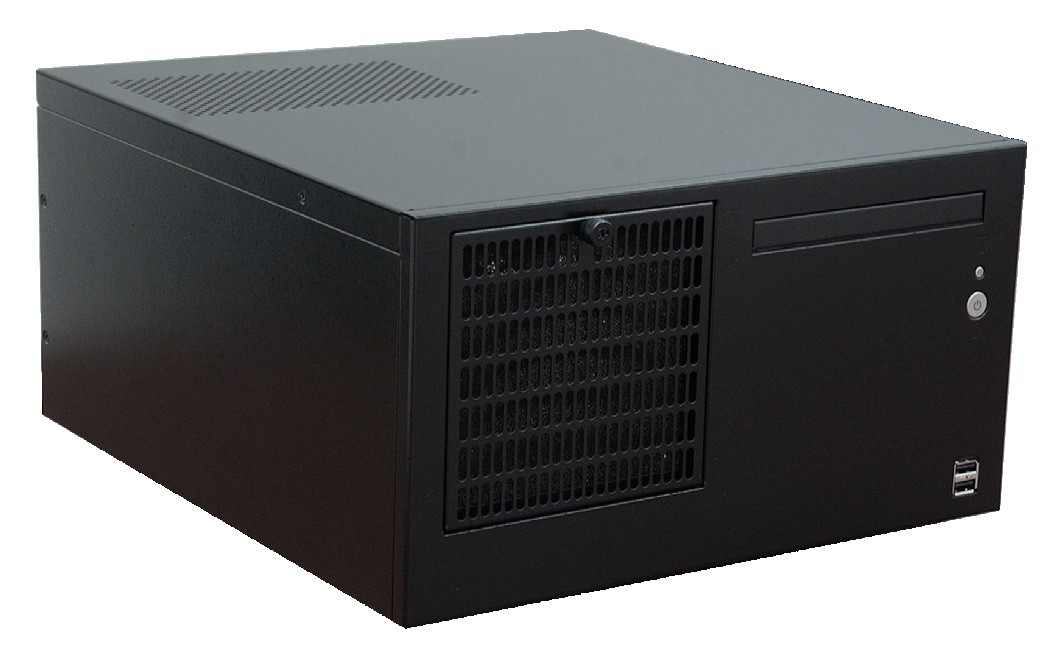

Externe I/O (Frontseite)
USBUSB v2.02 St

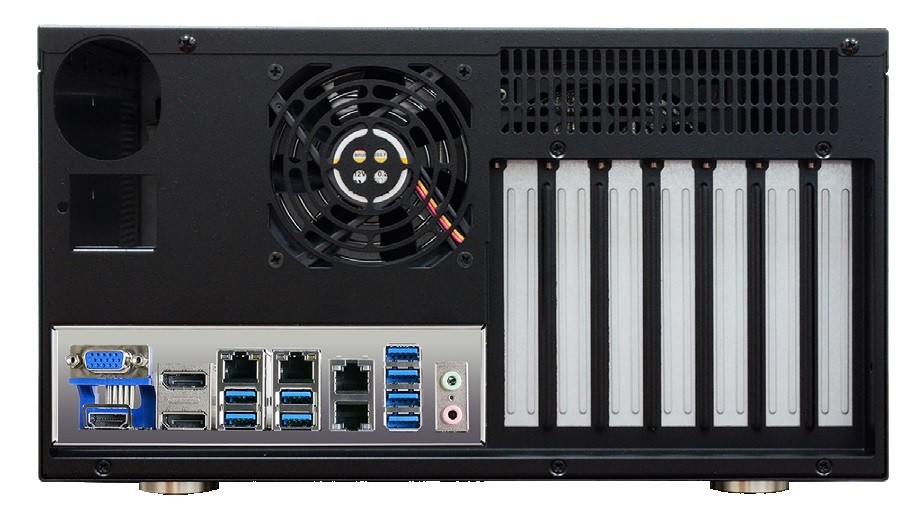

Externe I/O (Rückseite)
AnzeigeVGA1 St
HDMI1 St
DP++2 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St, 4 St
USBUSB v3.2 (Gen 1)4 St
USB v3.2 (Gen 2)4 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Kühlung
UmsetzungAktiv (Lüfterkühlung)
AktivLüfterAnzahl1 St
Durchmesser120 mm
LüfterAnzahl1 St
Durchmesser80 mm
FiltermatteFiltermatte von außen wechselbarJa
Einschübe
ExternEinbauschacht 3.5"3 St
Einbauschacht 5.25" Slim1 St
Mechanik / Umgebung
TemperaturBetrieb0° bis 45°C
Lagerung0° bis 60°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorBarebone PC
Breite332 mm
Tiefe345,5 mm
Höhe173 mm
VibrationVibration0,5G, 5~500 Hz
SchockMessdaten3G, halben Sinusschwingung, 11 ms Dauer
SturzprüfungReferenz StandardISTA-1A
Gewicht6900 g
BedienelementePower1 St
StatusanzeigenPower1 St
Slot BracketsStandard7 St
FarbeSchwarz
MaterialStahl
MontageoptionWandmontage
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Windows 11Wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
