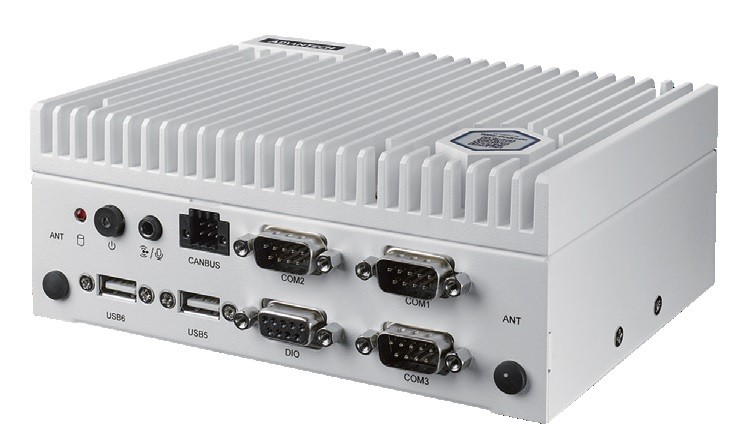

Edge AI System
// Edge AI System
// [Intel Core i5-1345UE | Intel Core i7-1365UE | Intel U300E]
// [1,1 | 1,4 | 1,7] GHz
// Passiv gekühlt
// 2 x Anzeige
// 2 x Seriell
// 2 x USB (Frontseite)
// 4 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 3 x M.2 Slot
// 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech EI-53
Allgemein | ||||
SKU / Artikelnummer | EI-53 | |||
Produktgrunddaten | ||||
Hersteller | Advantech | |||
System | ||||
Prozessor | Vertikales Segment | Embedded | ||
Serie | Intel Raptor Lake | |||
Nummer | Intel Core i5-1345UE, Intel Core i7-1365UE, Intel U300E | |||
CPU Kerne | 5 St, 10 St | |||
Threads | 6 St, 12 St | |||
Sockel | BGA 1744 | |||
Basis Frequenz | 1,1 GHz, 1,4 GHz, 1,7 GHz | |||
Performance-core Max Turbo Frequenz | 4,3 GHz, 4,6 GHz, 4,9 GHz | |||
Efficient-core Max Turbo Frequenz | 3,2 GHz, 3,4 GHz, 3,7 GHz | |||
Cache | 8 MB, 12 MB | |||
Grundleistungsaufnahme des Prozessors | 15 W | |||
Maximale Turbo-Leistungsaufnahme | 55 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
Memory Type | DDR5 | |||
DIMM Type | Unbuffered SO-DIMM | |||
Frequenz | 5200 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 64 GB | |||
ECC | wird nicht unterstützt | |||
BIOS | AMI UEFI 256 Mbit SPI | |||
Grafik | ||||
Prozessor | Intel Iris Xe Graphics, Intel UHD Graphics | |||
Bildschirme (Multidisplay) | 2 Displays | |||
HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
Version | 2.0b | |||
Erweiterung | ||||
M.2 | Slot 1 | Key ID | M | |
Interface | NVMe, PCIe ×4 (Gen. 4), SATA III | |||
Unterstütze Abmaße | 2280 | |||
Slot 2 | Key ID | E | ||
Interface | PCIe ×1 (Gen. 3), USB 2.0, WLAN | |||
Unterstütze Abmaße | 2230 | |||
Slot 3 | Key ID | B | ||
Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 3.2 Gen1 | |||
Unterstütze Abmaße | 2242, 3042, 3052 | |||
M.2 Key IDs | B, E, M | |||
SIM | Anzahl | 1 St | ||
Formfaktor (Slot) | Nano SIM | |||
Storage | M.2 | |||
Audio | ||||
Chipsatz | Realtek ALC888S-VD2-GR | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 2x G-LAN | |||
Interne I/O | ||||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||

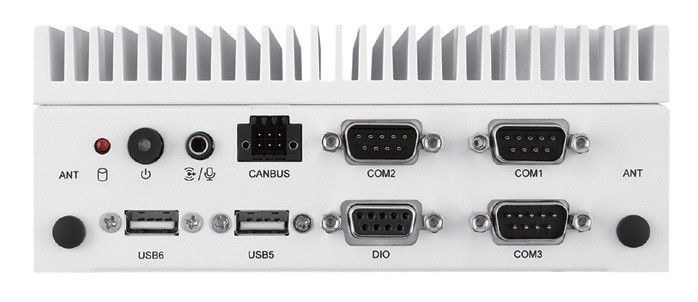

Externe I/O (Frontseite) | ||||
Audio | Combo Jack | 1 St | ||
Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
RS-485 | DB-9 | 1 St | ||
Digital I/O | Anzahl | 1 St | ||
Bits | 8-Bit | |||
Anschluss | DB-9 | |||
USB | USB v2.0 | 2 St | ||
CAN Bus | Anschluss | 4 Pin Terminal Stecker | ||
Stück | 1 St | |||

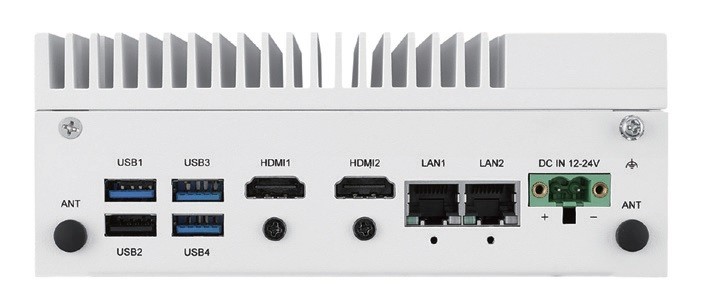

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 2 St | ||
Ethernet | RJ-45 | 2 St | ||
USB | USB v2.0 | 1 St | ||
USB v3.2 (Gen 1) | 3 St | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | Infineon SLB 9670 XQ 2.0 | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 12~24V | |||
Anschluss | 2 Pin Terminal Stecker | |||
Stromversorgung - Eingang | DC: 12~24V | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 1 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -20° bis 60°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Abmaße | Formfaktor | Edge AI System | ||
Breite | 156 mm | |||
Tiefe | 112 mm | |||
Höhe | 60 mm | |||
Vibration | Vibration | 3G, 10~500 Hz | ||
Referenz Standard | IEC 68-2-64 | |||
Schock | Messdaten | 30G, 18 ms | ||
Referenz Standard | IEC 68-2-27 | |||
Gewicht | 1300 g | |||
Antennenlöcher | 4 St | |||
Farbe | Weiß | |||
Material | Stahl | |||
Montageoption | Hutschiene (DIN Rail), Wandmontage | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
Windows 11 IoT | wird unterstützt | |||
Linux | Distribution | Ubuntu 22.04 | ||
Unterstützte BS | Linux, Windows Embedded | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
UL | Ja | |||
FCC | Class B | Ja | ||
CCC | Ja | |||
Weitere Zertifikate / Konformitäten | BSMI, CB, EN 61000-6-2, EN 61000-6-4 | |||
RoHS konform | Ja |
