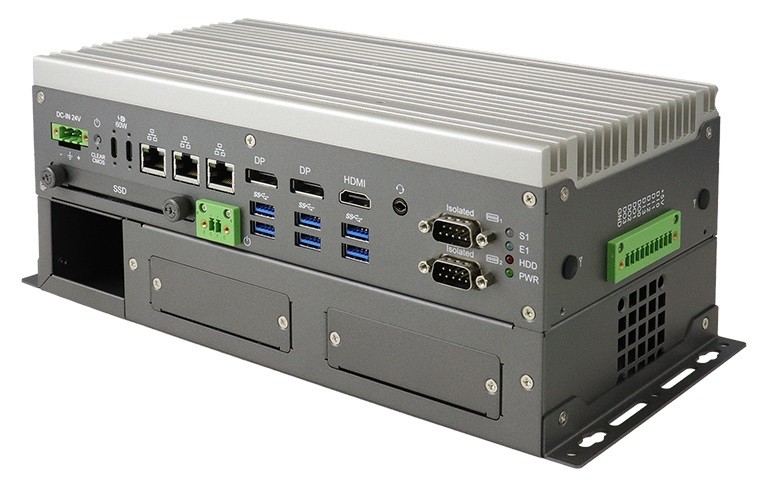

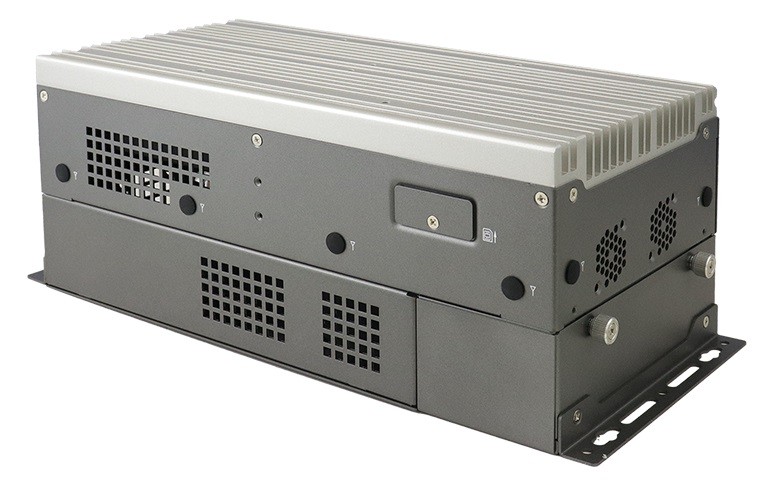

Edge AI System
// Edge AI System
// [Intel Core i3-1315UE | Intel Core i5-1335UE | Intel Core i7-1365UE | Intel U300E]
// [1,1 | 1,2 | 1,3 | 1,7] GHz
// Passiv cooled
// 3 x Display
// 2 x Serial
// 8 x USB (Back side)
// 3 x G-LAN (Back side)
// 1 x PCIe x4
// 1 x PCIe x8
// 3 x M.2 Slot
// 24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: IBASE ACS413
| Allgemein | ||||
| SKU / Artikelnummer | ACS413 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Raptor Lake | |||
| Nummer | Intel Core i3-1315UE, Intel Core i5-1335UE, Intel Core i7-1365UE, Intel U300E | |||
| CPU Kerne | 5 St, 6 St, 10 St | |||
| Threads | 6 St, 8 St, 12 St | |||
| Sockel | BGA 1744 | |||
| Basis Frequenz | 1,1 GHz, 1,2 GHz, 1,3 GHz, 1,7 GHz | |||
| Performance-core Max Turbo Frequenz | 4,3 GHz, 4,5 GHz, 4,9 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,2 GHz, 3,3 GHz, 3,7 GHz | |||
| Cache | 8 MB, 10 MB, 12 MB | |||
| Grundleistungsaufnahme des Prozessors | 15 W | |||
| Maximale Turbo-Leistungsaufnahme | 55 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 5200 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 96 GB | |||
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics, Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| HDMI | Version | 2.0 | ||
| Displayport | Version | 1.4 | ||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| PCIe x4 | x4 Signal | 1 St | ||
| PCIe x8 | x8 Signal | 1 St | ||
| PCIe Schnittstellen | 1x PCIe x4, 1x PCIe x8 | |||
| M.2 | Slot 1 | Key ID | M | |
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | M | ||
| Unterstütze Abmaße | 2280 | |||
| Slot 3 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 4 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 2.0, USB 3.0 | |||
| Unterstütze Abmaße | 3052 | |||
| M.2 Key IDs | E, M | |||
| Storage | M.2 | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Externe I/O (Frontseite) | ||||
| SIM Card Slot | 2 St | |||

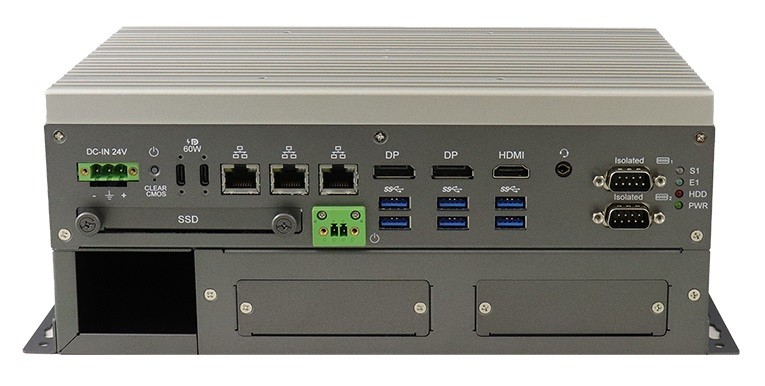

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DP++ | 2 St | |||
| DP USB-C | 2 St | |||
| Audio | Combo Jack | 1 St | ||
| Ethernet | RJ-45 | 3 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| USB | USB v3.2 (Gen 1) | 6 St | ||
| USB v3.2 (Gen 2, Type C) | 2 St | |||
| Externe I/O (seitlich) | ||||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | 10 Pin Terminal Stecker | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 24V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 24V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Extern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -10° bis 50°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Edge AI System | ||
| Breite | 275 mm | |||
| Tiefe | 140 mm | |||
| Höhe | 117 mm | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Schock | Messdaten | 20G, 11 ms | ||
| Gewicht | 3500 g | |||
| Bedienelemente | Power | 1 St | ||
| Power (Terminal Anschluss) | 1 St | |||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Fehler | 1 St | |||
| System Status | 1 St | |||
| Antennenlöcher | 6 St | |||
| Farbe | Dunkel Grau | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Hutschiene (DIN Rail), VESA, Wandmontage | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
Gerne beraten wir Sie persönlich.
