Embedded System
// Embedded System
// [Intel Core Ultra 5 Prozessor 125H | Intel Core Ultra 7 Prozessor 155H]
// Passiv cooled
// 1 x Display
// 4 x Serial
// 4 x USB (Front page)
// 3 x G-LAN (Front page)
// 3 x M.2 Slot
// 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

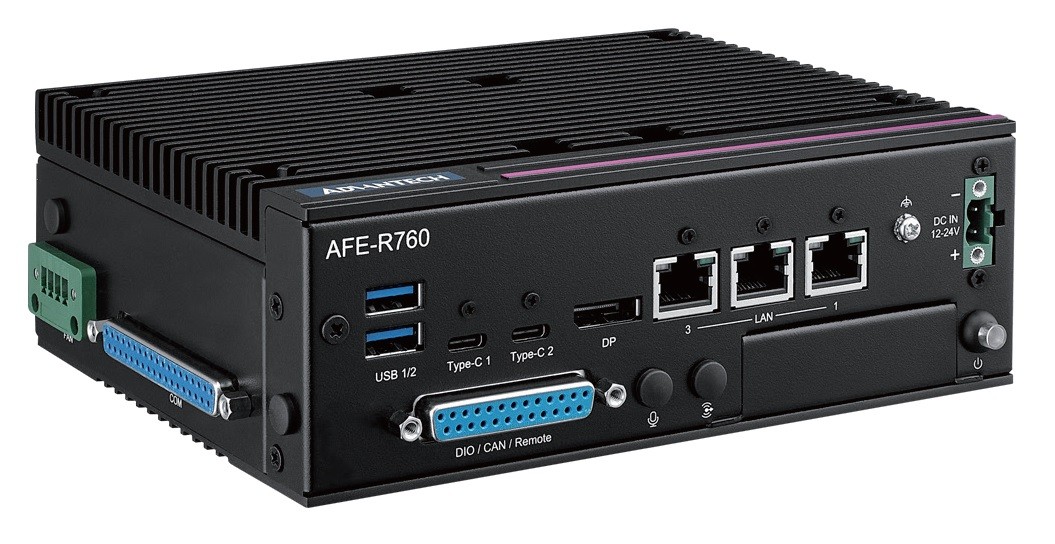

Basismodul: Advantech AFE-R760
| Allgemein | ||||
| SKU / Artikelnummer | AFE-R760 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Mobile | ||
| Serie | Intel Meteor Lake | |||
| Nummer | Intel Core Ultra 5 Prozessor 125H, Intel Core Ultra 7 Prozessor 155H | |||
| CPU Kerne | 14 St, 16 St | |||
| Threads | 18 St, 22 St | |||
| Sockel | BGA 2049 | |||
| Performance-core Grundtaktfrequenz | 1,2 GHz, 1,4 GHz | |||
| Performance-core Max Turbo Frequenz | 4,5 GHz, 4,8 GHz | |||
| Efficient-core Grundtaktfrequenz | 0,7 GHz, 0,9 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,6 GHz, 3,8 GHz | |||
| Cache | 18 MB, 24 MB | |||
| Grundleistungsaufnahme des Prozessors | 28 W | |||
| Maximale Turbo-Leistungsaufnahme | 115 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 5600 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 96 GB | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel Arc Graphics | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 1.4a | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×2, USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | 4G/LTE, PCIe ×2, SATA III, USB 2.0 | |||
| Unterstütze Abmaße | 3052 | |||
| Slot 3 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 4 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 3 St | |||
| Netzwerk | 3x G-LAN | |||
| Externe I/O (Frontseite) | ||||
| Anzeige | Displayport | 1 St | ||
| DP USB-C | 2 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 3 St | ||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | 25 Pin Terminal Stecker | |||
| USB | USB v3.2 (Gen 2) | 2 St | ||
| USB v3.2 (Gen 2, Type C) | 2 St | |||
| CAN Bus | Stück | 2 St | ||
| Protokoll | CAN FD | |||
| Externe I/O (seitlich) | ||||
| Seriell | RS-232 / 422 / 485 | 5 Pin Terminal Stecker | 4 St | |
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | dTPM 2.0 (Hardware) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~24V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 12~24V | |||
| Stromaufnahme Typisch | 9,12 W | |||
| Stromaufnahme Maximal | 45,12 W | |||
| Typ (Ausgang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | 4 Pin Anschluss (horizontal) | |||
| Stromstärke | 0,35 A | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 175 mm | |||
| Tiefe | 130 mm | |||
| Höhe | 60 mm | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 30G, 18 ms | ||
| Referenz Standard | IEC 68-2-27 | |||
| Gewicht | 1600 g | |||
| Bedienelemente | Power | 1 St | ||
| Remote | 1 St | |||
| Statusanzeigen | Power | 1 St | ||
| Farbe | Schwarz | |||
| Material | Aluminium | |||
| Montageoption | Hutschiene (DIN Rail), Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Windows Embedded | Windows 11 IoT | wird unterstützt | ||
| Linux | Distribution | Ubuntu 22.04, Ubuntu 24.04 | ||
| Unterstützte BS | Linux, Windows, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class B | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | BSMI, CB, UKCA | |||
| RoHS konform | Ja | |||
Gerne beraten wir Sie persönlich.
