Embedded System
// Embedded System
// Intel Alder Lake / Raptor Lake
// Passiv cooled
// 1 x Display
// 4 x Serial
// 4 x USB (Front page)
// 4 x G-LAN (Front page)
// 3 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

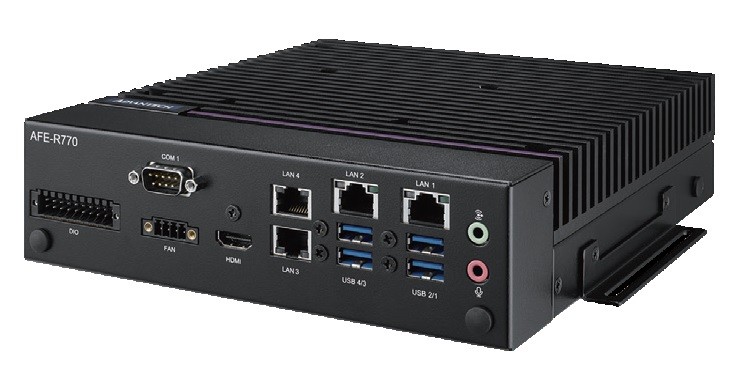

Basismodul: Advantech AFE-R770
| Allgemein | ||||
| SKU / Artikelnummer | AFE-R770 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake / Raptor Lake | ||
| Sockel | LGA 1700 (H6) | |||
| Thermal Design Power (TDP) | 35 W | |||
| Chipsatz | Intel H610E, Intel R680E | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 4800 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| Intel vPro Plattformqualifizierung | -, Ja | |||
| Grafik | ||||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
| Version | 1.4 | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | E | |
| Interface | WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | PCIe ×2, SATA III | |||
| Unterstütze Abmaße | 2280, 3042, 3052 | |||
| Slot 3 | Key ID | M | ||
| Interface | PCIe ×4, SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 4 St | |||
| Netzwerk | 4x G-LAN | |||
| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 4 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| Digital I/O | Anzahl | 1 St | ||
| Bits | 16-Bit | |||
| Anschluss | 20 Pin Terminal Stecker | |||
| USB | USB v3.2 (Gen 1) | 4 St | ||
| Externe I/O (Rückseite) | ||||
| Seriell | RS-232 / 422 / 485 | DB-9 | 3 St | |
| CAN Bus | Anschluss | 2 x 3 Pin Stecker | ||
| Stück | 2 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9672 XU 2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Ignition (IGN) | Ja | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Typ (Ausgang) | DC | Bereich | 12V | |
| Anschluss | 4 Pin Anschluss (vertikal) | |||
| Stromstärke | 1 A | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 65°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 200 mm | |||
| Tiefe | 215 mm | |||
| Höhe | 55 mm | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 30G, 18 ms | ||
| Referenz Standard | IEC 68-2-27 | |||
| Gewicht | 2700 g | |||
| Bedienelemente | Power | 1 St | ||
| Power (Terminal Anschluss) | 1 St | |||
| Statusanzeigen | Power | 1 St | ||
| Antennenlöcher | 4 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium | |||
| Montageoption | Hutschiene (DIN Rail), Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Linux | Distribution | Ubuntu 22.04 | ||
| Unterstützte BS | Linux, Windows | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class B | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | BSMI, CB, UKCA | |||
| RoHS konform | Ja | |||
