Embedded System
// Embedded System
// Intel Skylake / Kaby Lake
// Aktiv (Lüfterkühlung) gekühlt
// 2 x Anzeige
// 2 x Seriell
// 3 x USB (Frontseite)
// 1 x USB (intern)2 x G-LAN
// [0 | 1] x PCI
// [0 | 1] x PCIe x4
// 1 x PCIe x16
// 1 x Mini-PCIe
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

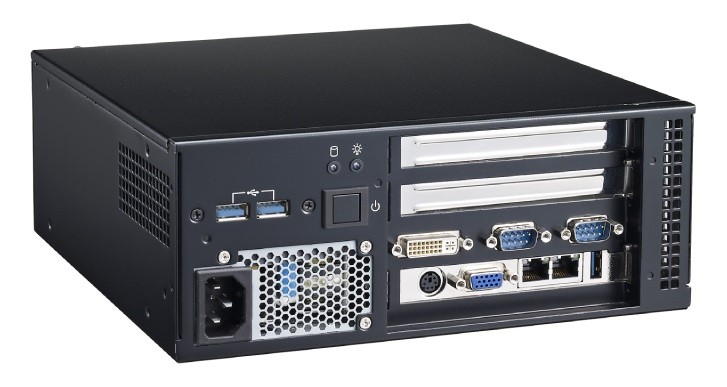

Basismodul: Advantech AIMC-3202
Allgemein | ||||
SKU / Artikelnummer | AIMC-3202 | |||
Produktgrunddaten | ||||
Hersteller | Advantech | |||
System | ||||
Prozessor | Serie | Intel Skylake / Kaby Lake | ||
Sockel | LGA 1151 (H4) | |||
Thermal Design Power (TDP) | 65 W | |||
Chipsatz | Intel H110 | |||
Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
DIMM Type | Unbuffered SO-DIMM | |||
Frequenz | 1866 / 2133 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 32 GB | |||
ECC | wird nicht unterstützt | |||
BIOS | AMI SPI 128 Mbit | |||
Grafik | ||||
Bildschirme (Multidisplay) | 2 Displays | |||
VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
Erweiterung | ||||
PCI | Anzahl | 1 St, - | ||
PCI Schnittstellen | 1x PCI | |||
PCIe x4 | x4 Signal | 1 St, - | ||
PCIe x16 | x16 Signal | Anzahl | 1 St | |
Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
mSATA Unterstützung | Ja | |||
PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x4, 1x PCIe x16 | |||
Storage | mSATA | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I219V PCIe (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 2x G-LAN | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (Typ-A-Buchse) | 1 St | |
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
Externe I/O (Frontseite) | ||||
Anzeige | VGA | 1 St | ||
DVI | DVI-D Signal | 1 St | ||
PS/2 | mini-DIN-6 | 1 St | ||
Seriell | RS-232 | DB-9 | 2 St | |
USB | USB v3.0 | 3 St | ||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | AC | Bereich | 100~240V | |
Einschübe | 1 St | |||
Anschluss | C14 | |||
Stromversorgung - Eingang | AC: 100~240V | |||
Stromaufnahme Maximal | 250 W | |||
Kühlung | ||||
Umsetzung | Aktiv (Lüfterkühlung) | |||
Aktiv | Lüfter | Anzahl | 2 St | |
Durchmesser | 60 mm | |||
Luftstrom (bei 100%) | 14 cfm | |||
Filtermatte | Filtermatte | Ja | ||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 2 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 40°C | ||
Lagerung | -20° bis 60°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Abmaße | Formfaktor | Embedded System | ||
Breite | 232 mm | |||
Tiefe | 232 mm | |||
Höhe | 90 mm | |||
Vibration | Vibration | 2G, 5~500 Hz | ||
mit SSD | 5~500 HZ, 1G | |||
Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
Gewicht | 4500 g | |||
Bedienelemente | Power | 1 St | ||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Slot Brackets | Standard | 2 St | ||
Farbe | Schwarz | |||
Betriebssysteme / Software | ||||
Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
Windows 8 (32-bit) | wird unterstützt | |||
Windows 8 (64-bit) | wird unterstützt | |||
Windows 8.1 (32-bit) | wird unterstützt | |||
Windows 8.1 (64-bit) | wird unterstützt | |||
Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
Linux | Distribution | Linux | ||
Unterstützte BS | Linux, Windows, Windows Embedded | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
UL | Ja | |||
FCC | Class A | Ja | ||
CCC | Ja | |||
Weitere Zertifikate / Konformitäten | BSMI, CB | |||
RoHS konform | Ja |
