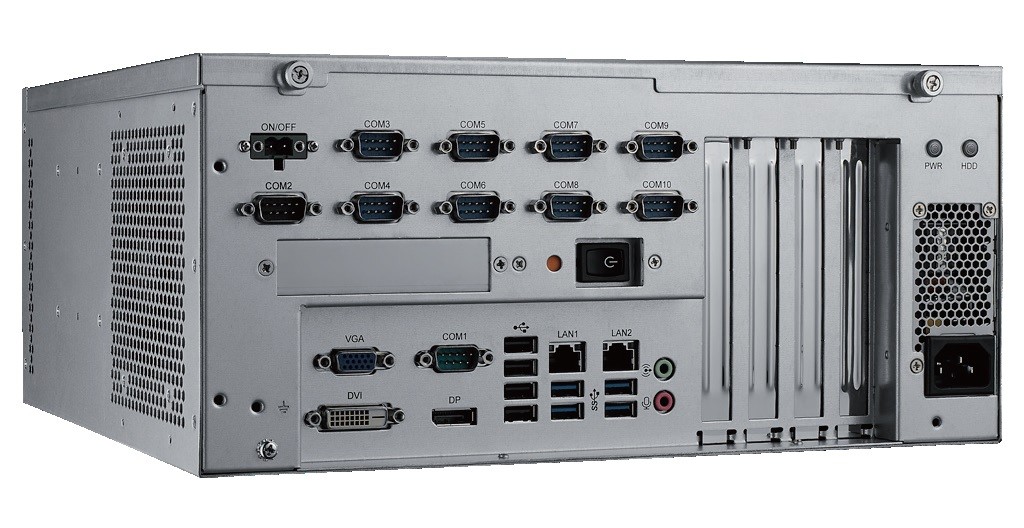

Advantech AIMC-3403

AIMC-3403-00A2, AIMC-3403-01A2

Embedded System

PRODUKT-FEATURES

// Embedded System
// Intel Skylake / Kaby Lake
// Aktiv (Lüfterkühlung) gekühlt
// 3 x Anzeige
// 10 x Seriell
// 8 x USB (Frontseite)2 x G-LAN
// 1 x PCI
// 2 x PCIe x1
// 1 x PCIe x16
// 1 x Mini-PCIe

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech AIMC-3403

Allgemein
SKU / ArtikelnummerAIMC-3403AIMC-3403-00A2, AIMC-3403-01A2
Produktgrunddaten
HerstellerAdvantech
System
ProzessorSerieIntel Skylake / Kaby Lake
SockelLGA 1151 (H4)
Thermal Design Power (TDP)65 W
ChipsatzIntel H110
SpeicherAufbau288 Pin DIMM DDR4
DIMM TypeUnbuffered DIMM
Frequenz2400 MHz
Steckplätze2 St
Maximaler Ausbau32 GB
ECCwird nicht unterstützt
BIOSAMI UEFI 128 Mbit SPI
Grafik
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
PCIAnzahl1 St
PCI Schnittstellen1x PCI
PCIe x1Generation2
x1 Signal2 St
PCIe x16x16 SignalGeneration3
Anzahl1 St
Mini-PCIeVolle BautiefeAnzahl1 St
mSATA UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe, 1x PCIe x16, 2x PCIe x1
StoragemSATA
Netzwerk
G-LANControllerChipsatzRealtek RTL8111G (10/100/1000 Mbps)
Anzahl2 St
Netzwerk2x G-LAN
Interne I/O
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Externe I/O (Frontseite)
AnzeigeVGA1 St
DVIDVI-D Signal1 St
Displayport1 St
AudioLine-Out1 St
Mic-In1 St
SeriellRS-232DB-910 St
USBUSB v2.04 St
USB v3.04 St
Stromversorgung
Typ (Eingang)ACBereich100~240V
Einschübe1 St
AnschlussC14
Stromversorgung - EingangAC: 100~240V
Stromaufnahme Maximal250 W, 350 W
Kühlung
UmsetzungAktiv (Lüfterkühlung)
AktivLüfterAnzahl1 St
Durchmesser80 mm
Luftstrom (bei 100%)47 cfm
Einschübe
InternEinbauschacht 3.5"2 St
Mechanik / Umgebung
TemperaturBetrieb0° bis 40°C
Lagerung-20° bis 60°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite330 mm
Tiefe300 mm
Höhe148 mm
VibrationVibration1G, 5~500 Hz
SchockMessdaten10G, halben Sinusschwingung, 11 ms Dauer
Gewicht6300 g
BedienelementePower1 St
Power (Terminal Anschluss)1 St
Reset1 St
StatusanzeigenStorage1 St
Power1 St
Slot BracketsStandard4 St
FarbeSchwarz / Weiß
Zertifikate / Konformitäten
CEJa
CCCJa
RoHS konformJa
