Advantech ARK-1124H

Embedded System

PRODUKT-FEATURES

// Embedded System
// Intel Atom x5-E3940
// 1,6 GHz
// Passiv gekühlt
// 2 x Anzeige
// 1 x Seriell
// 2 x USB (Frontseite)
// 2 x USB (Rückseite)
// 1 x G-LAN (Frontseite)
// 1 x G-LAN (Rückseite)
// 2 x Mini-PCIe
// 1 x M.2 Slot
// 12V

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: Advantech ARK-1124H

Allgemein
SKU / ArtikelnummerARK-1124H
Produktgrunddaten
HerstellerAdvantech
Produkt-IDARK-1124H-S6A3
System
ProzessorVertikales SegmentMobile
SerieIntel Apollo Lake
NummerIntel Atom x5-E3940
CPU Kerne4 St
Threads4 St
SockelBGA 1296
Basis Frequenz1,6 GHz
Max. Turbo-Taktfrequenz1,8 GHz
Cache2 MB
Thermal Design Power (TDP)9,5 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau204 Pin SO-DIMM DDR3L
DIMM TypeUnbuffered SO-DIMM
Frequenz1600 / 1866 MHz
Steckplätze1 St
Maximaler Ausbau8 GB
ECCwird nicht unterstützt
BIOSAMI UEFI 64 Mbit SPI
Grafik
ProzessorIntel HD Graphics 500
Bildschirme (Multidisplay)2 Displays
HDMIMaximale Auflösung3840 x 2160 bei 30 Hz
Erweiterung
Mini-PCIeHalbe BautiefeAnzahl1 St
mSATA UnterstützungJa
Volle BautiefeAnzahl1 St
PCIe Schnittstellen2x Mini-PCIe
M.2Slot 1Key IDE
InterfaceWLAN
Unterstütze Abmaße2230
M.2 Key IDsE
SIMAnzahl1 St
Formfaktor (Slot)Nano SIM
StoragemSATA
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl2 St
Netzwerk2x G-LAN
Interne I/O
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St

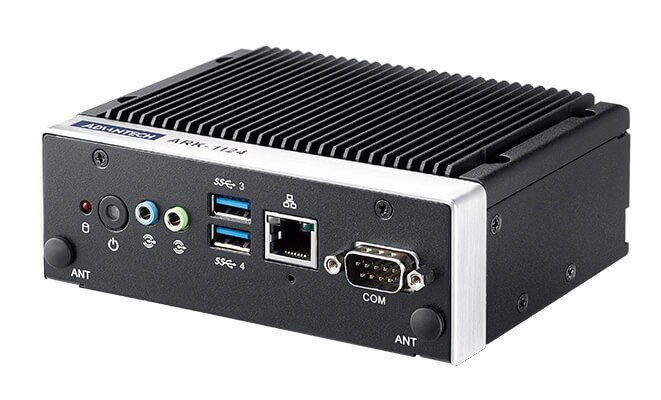

Externe I/O (Frontseite)
AudioLine-In1 St
Line-Out1 St
EthernetRJ-451 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v3.02 St
Externe I/O (Rückseite)
AnzeigeHDMI2 St
EthernetRJ-451 St
USBUSB v3.02 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Infineon SLB 9665 XQ 2.0
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich12V
AnschlussHohlstecker (verschraubt)
Stromstärke5 A
Stromversorgung - EingangDC: 12V
Stromaufnahme Typisch6,02 W
Stromaufnahme Maximal15,7 W
Kühlung
UmsetzungPassiv
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb-20° bis 60°C
Betrieb (HDD)0° bis 40°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite133 mm
Tiefe94,2 mm
Höhe46,4 mm
VibrationReferenz StandardIEC 68-2-64
mit HDD0.5G, 5~500Hz
mit SSD10~500 HZ, IEC68-2-6 (3G)
SchockReferenz StandardIEC 68-2-27
mit HDD10G, halben Sinusschwingung, 11 ms Dauer
mit SSD30G, halben Sinusschwingung, 11 ms Dauer
Gewicht700 g
BedienelementePower1 St
StatusanzeigenStorage1 St
Power1 St
Antennenlöcher4 St
FarbeSchwarz / Silber
MaterialAluminium
MontageoptionHutschiene (DIN Rail), VESA, Wandmontage
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSB (2016)wird unterstützt
Windows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionLinux
Unterstützte BSWindows Embedded, Linux
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass BJa
CCCJa
Weitere Zertifikate / KonformitätenBSMI, CB
RoHS konformJa
