Embedded System
// Embedded System
// Intel Atom x5-E3940
// 1,6 GHz
// Passiv cooled
// 4 x Serial
// 2 x USB (Back side)2 x G-LAN
// 1 x Mini-PCIe
// 1 x M.2 Slot
// 12V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

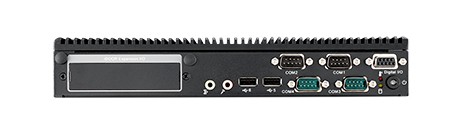

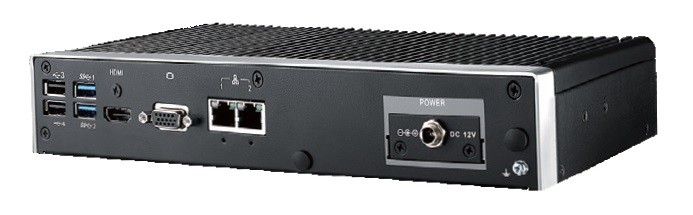

Basismodul: Advantech ARK-2232L
| Allgemein | ||||
| SKU / Artikelnummer | ARK-2232L | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| Produkt-ID | ARK-2232L-S6A2 | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Apollo Lake | |||
| Nummer | Intel Atom x5-E3940 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 1,8 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 9,5 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| IC Data Rate | 1866 1.35v MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| BIOS | AMI UEFI 64 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics 500 | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| Version | 1.4b | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 3), USB 2.0, WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 1 St | ||
| Externe I/O (Rückseite) | ||||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Seriell | RS-232 | DB-9 | 2 St | |
| RS-232 / 422 / 485 | DB-9 | 2 St | ||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | DB-9 | |||
| USB | USB v2.0 | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromstärke | 5 A | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Stromaufnahme Typisch | 7,79 W | |||
| Stromaufnahme Maximal | 17,48 W | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Betrieb (HDD) | 0° bis 40°C | |||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 260 mm | |||
| Tiefe | 140,2 mm | |||
| Höhe | 44 mm | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Referenz Standard | IEC 68-2-27 | ||
| mit SSD | 30G, halben Sinusschwingung, 11 ms Dauer | |||
| Gewicht | 1900 g | |||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| System Status | 1 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium | |||
| Montageoption | Hutschiene (DIN Rail), VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Windows Embedded, Linux | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class B | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | BSMI, CB | |||
| RoHS konform | Ja | |||
