Embedded System
// Embedded System
// [Intel Core 3 Prozessor 304 | Intel Core 5 Prozessor 320]
// Passiv cooled
// 2 x Display
// 6 x Serial
// 8 x USB (Front page)
// 2 x G-LAN (Front page)
// 3 x M.2 Slot
// 12~28V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech ARK-2233
| Allgemein | ||||
| SKU / Artikelnummer | ARK-2233 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Intel Wildcat Lake | ||
| Nummer | Intel Core 3 Prozessor 304, Intel Core 5 Prozessor 320 | |||
| CPU Kerne | 5 St, 6 St | |||
| Threads | 5 St, 6 St | |||
| Sockel | BGA 1516 | |||
| Performance-core Grundtaktfrequenz | 1,5 GHz | |||
| Performance-core Max Turbo Frequenz | 4,3 GHz, 4,6 GHz | |||
| Efficient-core Grundtaktfrequenz | 1,4 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,3 GHz, 3,4 GHz | |||
| Cache | 6 MB | |||
| Grundleistungsaufnahme des Prozessors | 15 W | |||
| Maximale Turbo-Leistungsaufnahme | 35 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM/CSO-DIMM | |||
| DIMM Datarate | 6400 MT/s | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI UEFI 512 Mbit SPI | |||
| AI/KI | ||||
| Performance | TOPS (INT8) | 15 | ||
| Grafik | ||||
| Prozessor | Intel Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 60 Hz | ||
| Version | 2.1 | |||
| Displayport | Maximale Auflösung | 3840 x 2160 bei 60 Hz | ||
| Version | 1.4 | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | B | |
| Interface | 5G / Storage Module, PCIe ×1 (Gen. 4), USB 2.0, USB 3.0 | |||
| Unterstütze Abmaße | 3042, 3052 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 4) | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 3 | Key ID | M | ||
| Interface | NVMe, PCIe ×2 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| CAN Bus | Channel | 1 St | ||

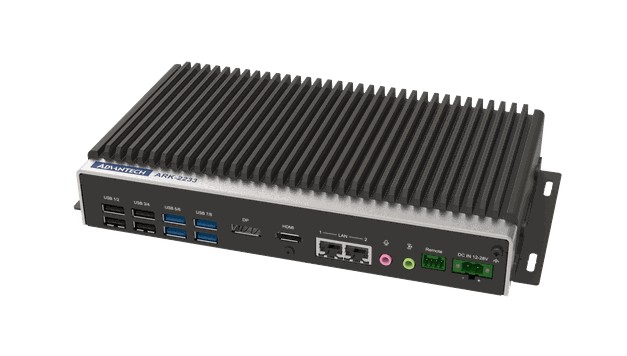

| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Displayport | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 4 St | ||
| USB v3.2 (Gen 2, Type A) | 4 St | |||

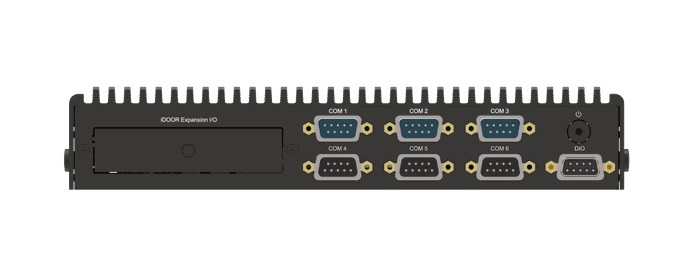

| Externe I/O (Rückseite) | ||||
| Seriell | RS-232 | DB-9 | 2 St | |
| RS-232 / 422 / 485 | DB-9 | 4 St | ||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | DB-9 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~28V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 12~28V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 238 mm | |||
| Tiefe | 133 mm | |||
| Höhe | 44 mm | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Referenz Standard | IEC 68-2-27 | ||
| mit SSD | 30G, halben Sinusschwingung, 11 ms Dauer | |||
| Gewicht | 2580 g | |||
| Bedienelemente | Power | 1 St | ||
| Remote | 1 St | |||
| Statusanzeigen | Power | 1 St | ||
| Antennenlöcher | 4 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Hutschiene (DIN Rail), VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 11 IoT | wird unterstützt | ||
| Linux | Distribution | Ubuntu 24.04 | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class B | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | BSMI, CB, UKCA | |||
| RoHS konform | Ja | |||
