Embedded System
// Embedded System
// [Intel Core i5-1335UE | Intel Core i7-1365URE]
// [1,3 | 1,7] GHz
// Passiv cooled
// 1 x Display
// 2 x Serial
// 5 x USB (Back side)
// 2 x G-LAN (Back side)
// 3 x M.2 Slot
// 19~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

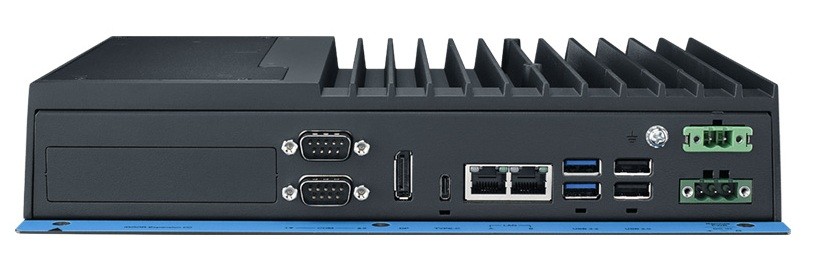

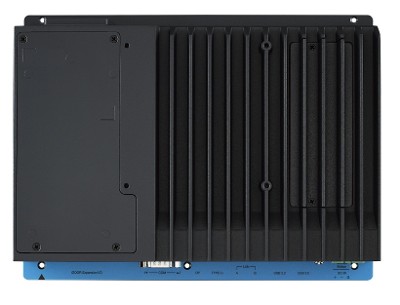

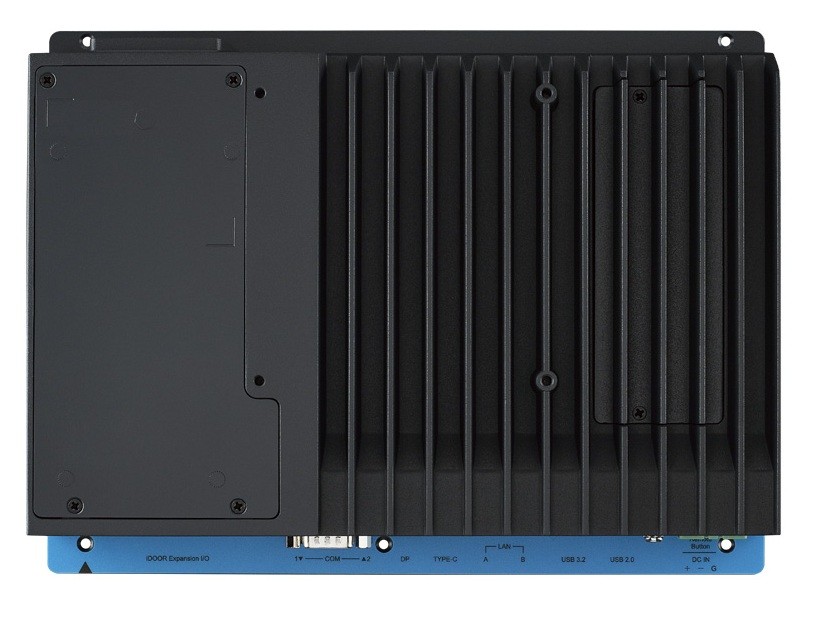

Basismodul: Advantech TPC-B520
| Allgemein | ||||
| SKU / Artikelnummer | TPC-B520 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Raptor Lake | |||
| Nummer | Intel Core i5-1335UE, Intel Core i7-1365URE | |||
| CPU Kerne | 10 St | |||
| Threads | 12 St | |||
| Sockel | BGA 1744 | |||
| Basis Frequenz | 1,3 GHz, 1,7 GHz | |||
| Performance-core Max Turbo Frequenz | 4,5 GHz, 4,9 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,3 GHz, 3,7 GHz | |||
| Cache | 12 MB | |||
| Grundleistungsaufnahme des Prozessors | 15 W | |||
| Maximale Turbo-Leistungsaufnahme | 55 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 4800 MT/s | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | AMI UEFI BIOS | |||
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics | |||
| Displayport | Version | 1.4a | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4, SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | B | ||
| Interface | PCIe ×2, USB 2.0 | |||
| Unterstütze Abmaße | 3042, 3052, 3080 | |||
| Slot 3 | Key ID | E | ||
| Interface | WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 4 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, USB 2.0, USB 3.2 Gen1 | |||
| Unterstütze Abmaße | 3052 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O (Rückseite) | ||||
| Anzeige | Displayport | 1 St | ||
| DP USB-C | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| USB | USB v2.0 | 2 St | ||
| USB v3.2 (Gen 1) | 2 St | |||
| USB v3.2 (Gen 2, Type C) | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 19~24V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 19~24V | |||
| Stromaufnahme Typisch | 29 W | |||
| Stromaufnahme Maximal | 65 W | |||
| Typ (Ausgang) | DC | Bereich | 5V | |
| Anschluss | USB Type C | |||
| Stromstärke | 3 A | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -10° bis 60°C, -20° bis 60°C | ||
| Lagerung | -30° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 269 mm | |||
| Tiefe | 203 mm | |||
| Höhe | 50 mm | |||
| Schutzart (IP) | IP66 (frontseitig) | |||
| Vibration | Referenz Standard | IEC 68-2-6 | ||
| mit SSD | 5~500 HZ, 1G | |||
| Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Gewicht | 2650 g | |||
| Bedienelemente | Power (Terminal Anschluss) | 1 St | ||
| Farbe | Schwarz | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Panelmontage, VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class A | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | BSMI | |||
| RoHS konform | Ja | |||
