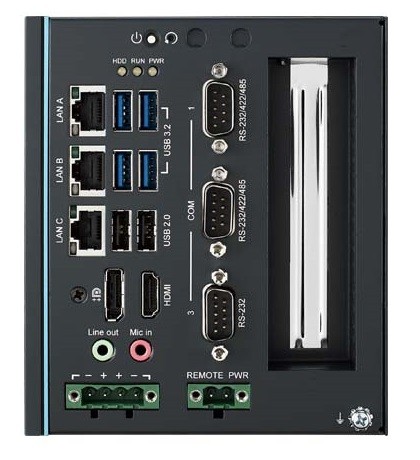

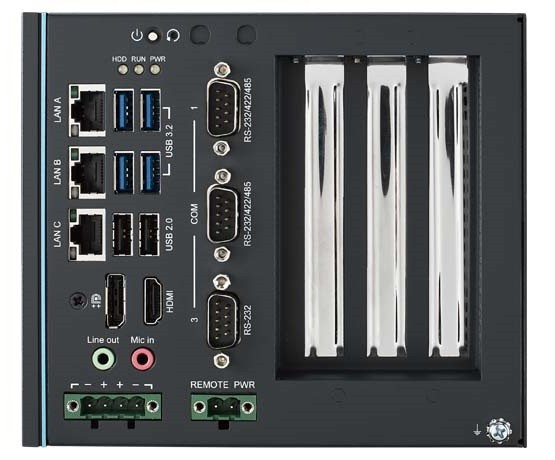

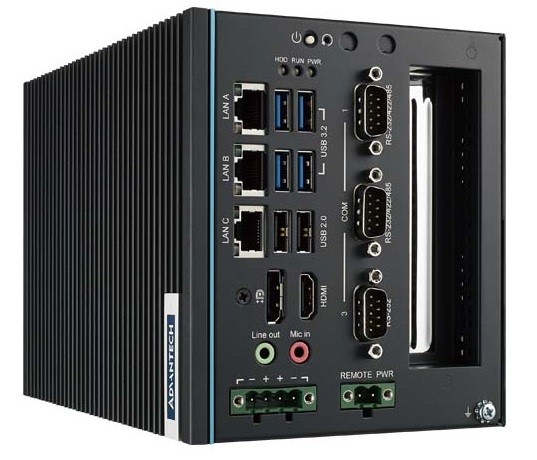

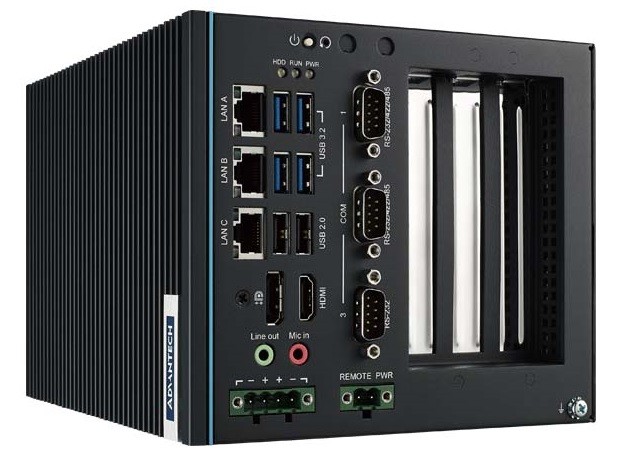

Advantech UNO-348

UNO-348-A531A, UNO-348-A533A, UNO-348-ANN1A, UNO-348-ANN1AW, UNO-348-ANN3A, UNO-348-ANN3AW

Embedded System

PRODUKT-FEATURES

// Embedded System
// [- | Intel Core i5-10500TE]
// [2,3 | -] GHz
// Passiv gekühlt
// [8 GB | -] RAM
// 2 x Anzeige
// 3 x Seriell
// 6 x USB (Frontseite)
// 3 x G-LAN (Frontseite)
// [0 | 2] x PCI
// [0 | 1] x PCIe x1
// [0 | 1] x PCIe x4
// 1 x Mini-PCIe
// 1 x M.2 Slot
// 10~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech UNO-348

Allgemein
SKU / ArtikelnummerUNO-348UNO-348-A531A, UNO-348-A533A, UNO-348-ANN1A, UNO-348-ANN1AW, UNO-348-ANN3A, UNO-348-ANN3AW
Produktgrunddaten
HerstellerAdvantech
System
ProzessorSerieIntel Comet Lake
Nummer-, Intel Core i5-10500TE
CPU Kerne6 St, -
Threads12 St, -
SockelLGA 1200 (H5)
Basis Frequenz2,3 GHz, -
Max. Turbo-Taktfrequenz3,7 GHz, -
Cache12 MB, -
Thermal Design Power (TDP)35 W, -
ChipsatzIntel H420E, Intel W480E
SpeicherAufbau288 Pin DIMM DDR4
DIMM TypeUnbuffered DIMM
DIMM Datarate2933 MT/s
Steckplätze2 St
Maximaler Ausbau64 GB
ECCwird nicht unterstützt, wird unterstützt
Speicher onBoard8 GB, -
BIOSAMI UEFI 128 Mbit SPI
Grafik
Prozessor-, Intel UHD Graphics 630
Bildschirme (Multidisplay)2 Displays
HDMIMaximale Auflösung4096 x 2160 bei 30 Hz
Version1.4
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Version1.4
Dual ModeJa (DP++)
Erweiterung
PCIAnzahl2 St, -
PCI Schnittstellen2x PCI
PCIe x1x1 Signal1 St, -
PCIe x4x4 Signal1 St, -
Mini-PCIeVolle BautiefeAnzahl1 St
USB UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe, 1x PCIe x1, 1x PCIe x4
M.2Slot 1Key IDB
Interface4G/LTE, 5G / Storage Module, SATA III, USB 3.0
Unterstütze Abmaße2242, 2280, 3042, 3052
M.2 Key IDsB
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StorageM.2
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk3x G-LAN
Interne I/O
Digital I/OBits8-Bit1 St
Serial-ATARaid UnterstützungRAID 0/1-, wird unterstützt
RAID UnterstützungRAID 0/1
Externe I/O (Frontseite)
AnzeigeHDMI1 St
DP++1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
RJ-45 mit OOB1 St
SeriellRS-232DB-91 St
RS-232 / 422 / 485DB-92 St
USBUSB v2.02 St
USB v3.2 (Gen 1)4 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich10~36V
Anschluss4 Pin Terminal Stecker
Stromversorgung - EingangDC: 10~36V
Kühlung
UmsetzungPassiv
Einschübe
InternEinbauschacht 2.5"2 St
Mechanik / Umgebung
TemperaturBetrieb-20° bis 50°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite120 mm, 160 mm
Tiefe200 mm
Höhe140 mm
Schutzart (IP)IP20 (komplett)
VibrationVibration3G, 10~500 Hz
Referenz StandardIEC 68-2-64
SchockMessdaten50G, 0.5ms
Referenz StandardIEC 68-2-27
Gewicht3500 g, 4000 g
BedienelementePower1 St
Power (Terminal Anschluss)1 St
Reset1 St
StatusanzeigenStorage1 St
Power1 St
GbE1 St
System Status1 St
Slot BracketsStandard1 St, 3 St
Antennenlöcher2 St
FarbeSchwarz
MontageoptionWandmontage
Betriebssysteme / Software
WindowsWindows 11Wird unterstützt
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionUbuntu 18.04 LTS
Unterstützte BSLinux, Windows, Windows Embedded
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass AJa
CCCJa
Weitere Zertifikate / KonformitätenBSMI, CB
RoHS konformJa
