Embedded System
Produkt ist EOL (End Of Life)!
// Embedded System
// Intel Skylake / Kaby Lake
// 3 x Anzeige
// 4 x Seriell
// 4 x USB (Frontseite)
// 2 x USB (Rückseite)
// 4 x G-LAN (Frontseite)
// 2 x PCIe x1
// 3 x Mini-PCIe
// 9~36V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Aplex ACS-2332
| Allgemein | ||||
| SKU / Artikelnummer | ACS-2332 | |||
| Produktgrunddaten | ||||
| Hersteller | Aplex | |||
| System | ||||
| Prozessor | Serie | Intel Skylake / Kaby Lake | ||
| Sockel | LGA 1151 (H4) | |||
| Thermal Design Power (TDP) | 35 W | |||
| Chipsatz | Intel H170 | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 1866 / 2133 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6106D | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| DVI | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2304 bei 24 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | x1 Signal | 2 St | ||
| Mini-PCIe | Volle Bautiefe | Anzahl | 3 St | |
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 2x PCIe x1, 3x Mini-PCIe | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC269 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel 82574L (10/100/1000 Mbps) | |
| Anzahl | 4 St | |||
| Netzwerk | 4x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Raid Unterstützung | RAID 0/1 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1 | |||

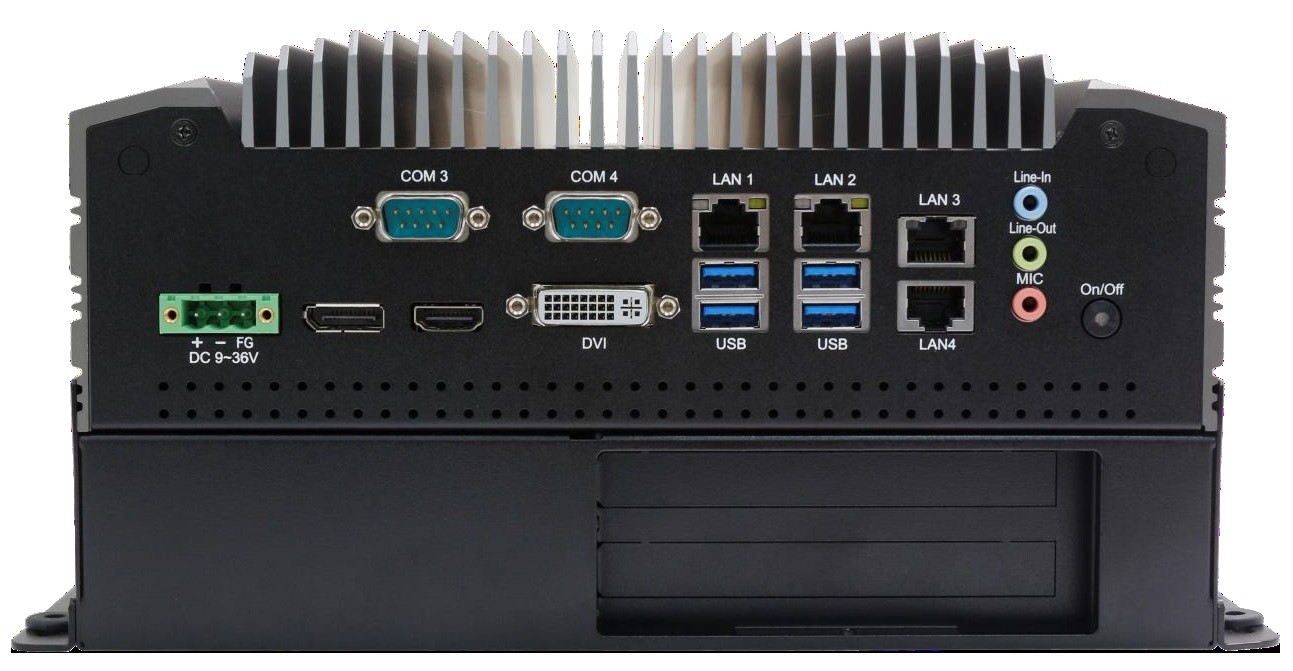

| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DVI | DVI-I Signal | 1 St | ||
| Displayport | 1 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 4 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| USB | USB v3.0 | 4 St | ||

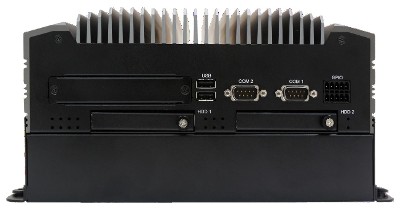

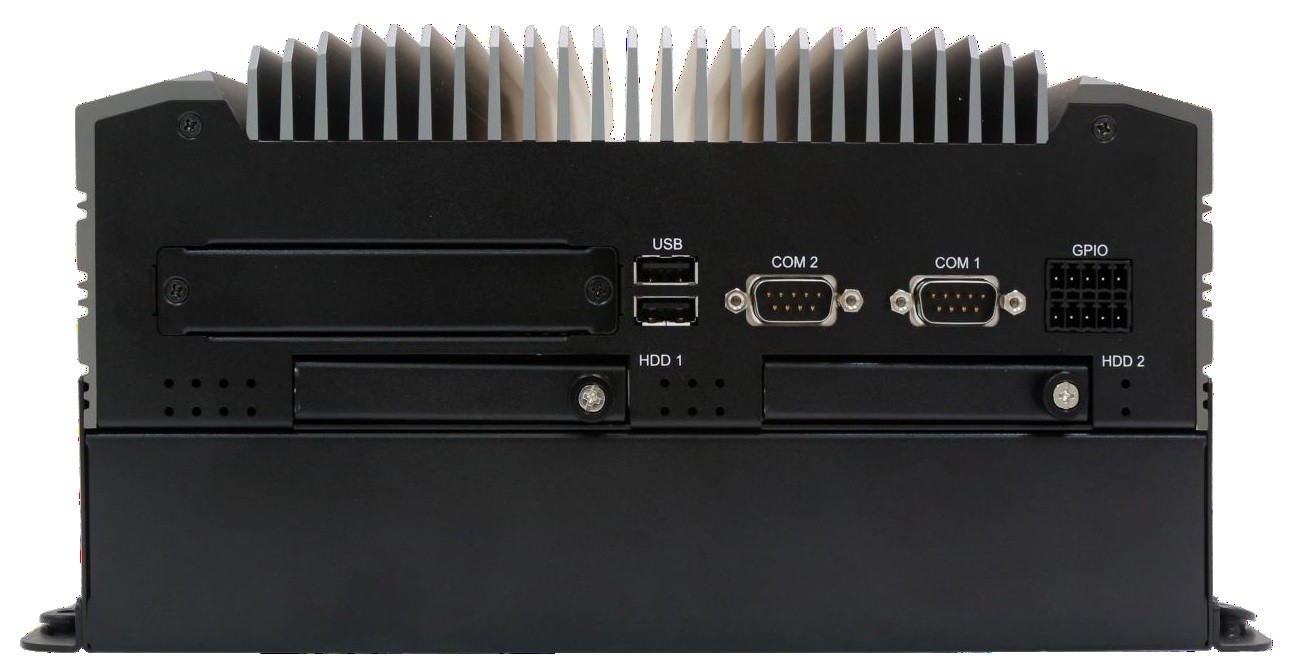

| Externe I/O (Rückseite) | ||||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | 10 Pin Terminal Stecker | |||
| USB | USB v2.0 | 2 St | ||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Stromaufnahme Maximal | 56,3 W | |||
| Einschübe | ||||
| Extern | Einbauschacht 2.5" | 2 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 50°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 280 mm | |||
| Tiefe | 230 mm | |||
| Höhe | 134,6 mm | |||
| Schutzart (IP) | IP20 (komplett) | |||
| Gewicht | 5500 g | |||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Power | 1 St | ||
| Slot Brackets | Standard | 2 St | ||
| Antennenlöcher | 2 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Hutschiene (DIN Rail), Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | WE8S | wird unterstützt | ||
| WE8P | wird unterstützt | |||
| Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | |||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | |||
| Unterstützte BS | Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
