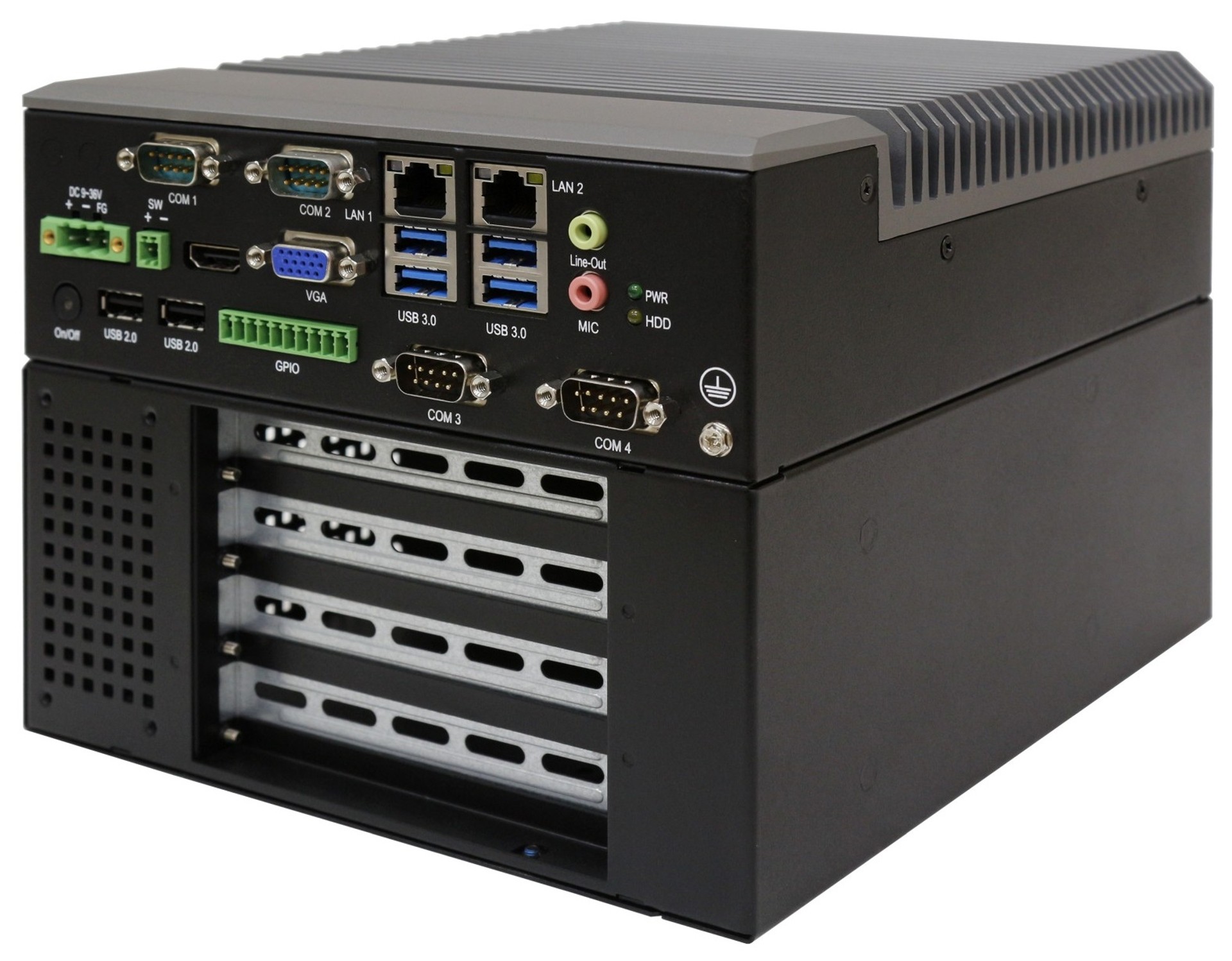

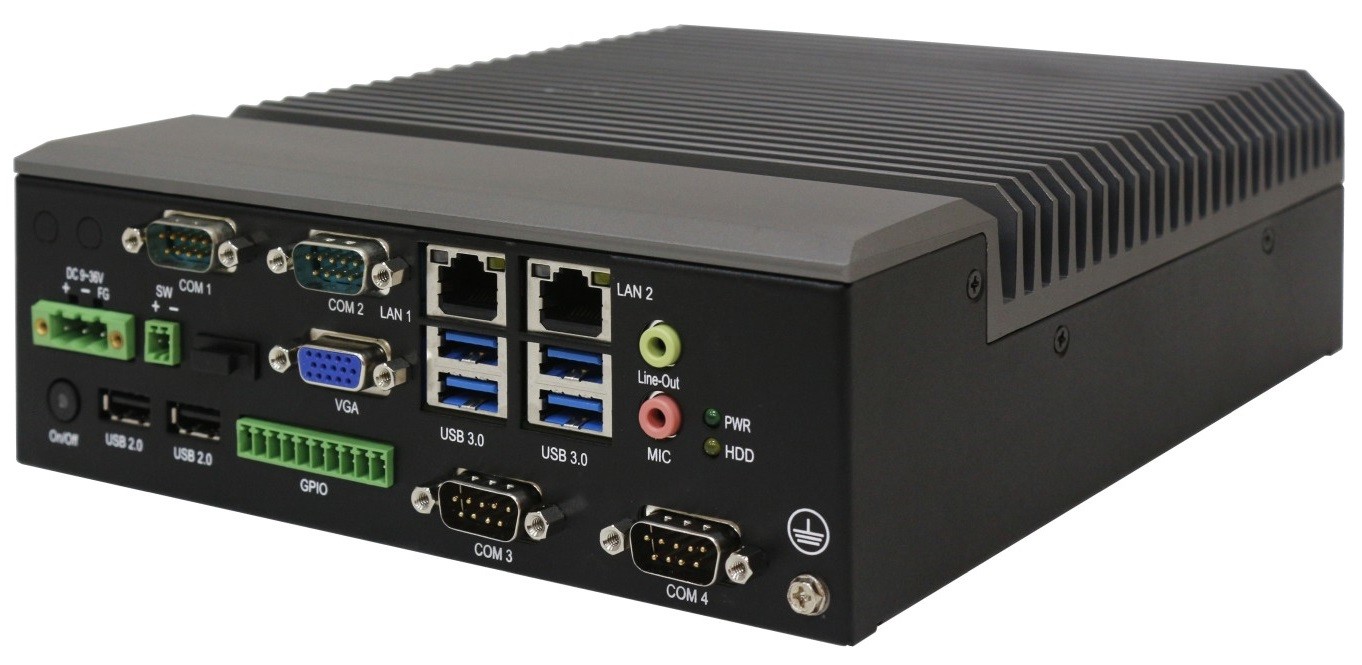

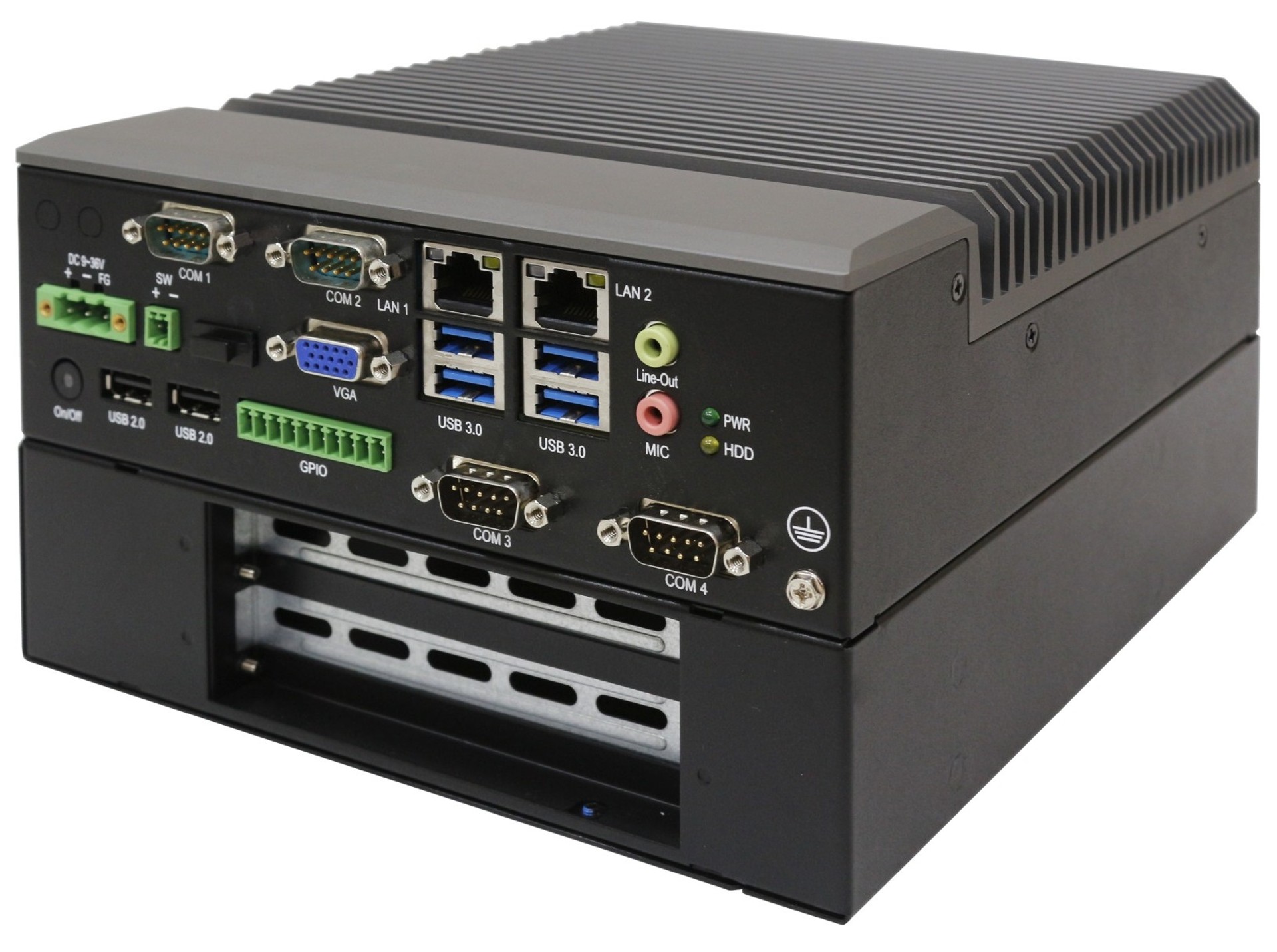

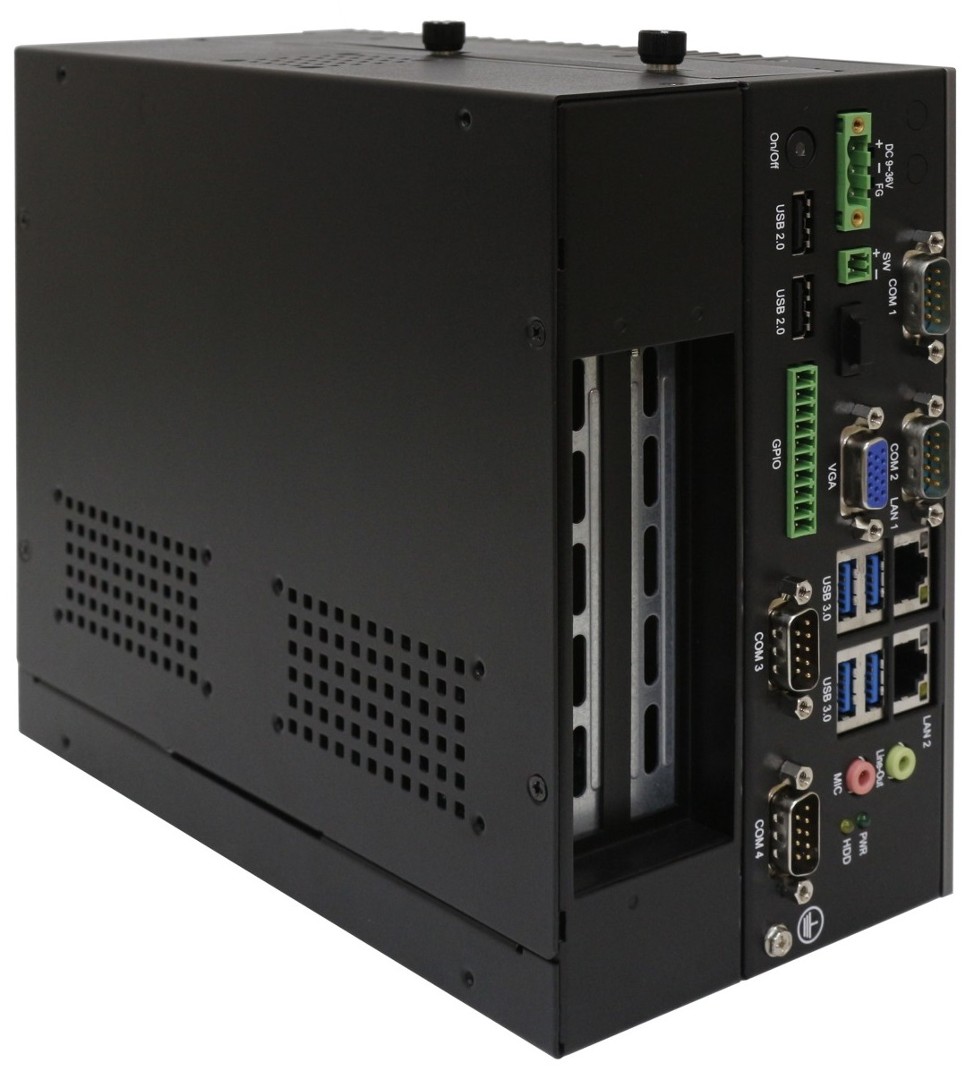

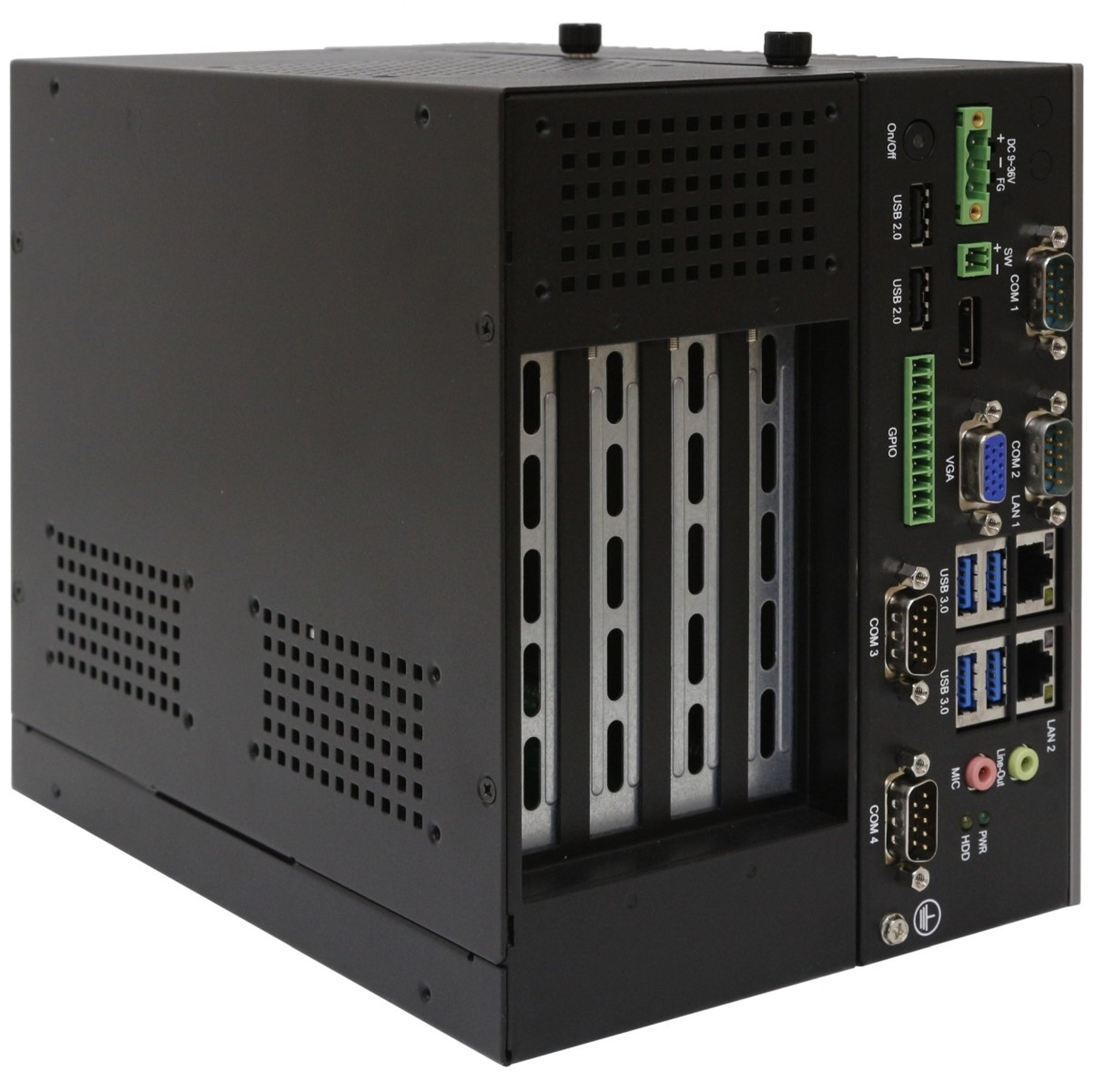

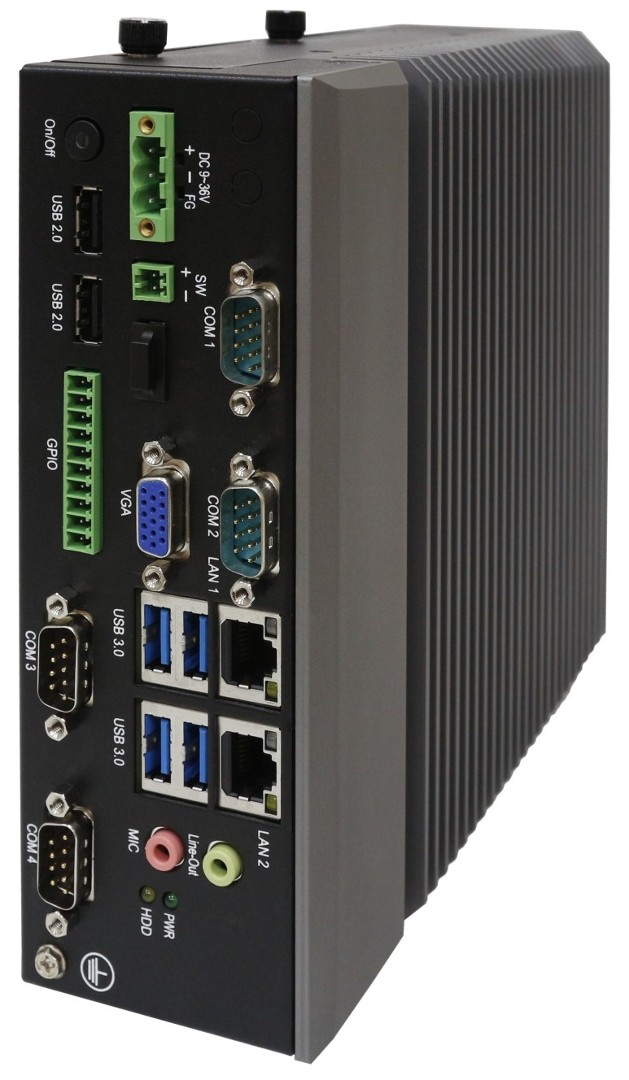

Aplex AVS-50

AVS-500, AVS-502, AVS-504

Embedded System

PRODUKT-FEATURES

// Embedded System
// Intel Kaby Lake
// Passiv gekühlt
// 2 x Anzeige
// 4 x Seriell
// 6 x USB (Frontseite)
// 2 x G-LAN (Frontseite)
// [0 | 1] x PCIe x1
// [0 | 1] x PCIe x4
// [0 | 1] x PCIe x16
// 2 x Mini-PCIe
// 9~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Aplex AVS-50

Allgemein
SKU / ArtikelnummerAVS-50AVS-500, AVS-502, AVS-504
Produktgrunddaten
HerstellerAplex
System
ProzessorSerieIntel Kaby Lake
SockelLGA 1151 (H4)
ChipsatzIntel Q170
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
Steckplätze2 St
Maximaler Ausbau32 GB
Erweiterung
PCIe x1x1 Signal1 St, -
PCIe x4x4 Signal1 St, -
PCIe x16x16 SignalAnzahl1 St, -
Mini-PCIeVolle BautiefeAnzahl2 St
PCIe Schnittstellen1x PCIe x1, 1x PCIe x4, 1x PCIe x16, 2x Mini-PCIe
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl2 St
Netzwerk2x G-LAN
Interne I/O
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Externe I/O (Frontseite)
AnzeigeVGA1 St
HDMI1 St
AudioLine-Out1 St
Speaker-Out1 St
EthernetRJ-452 St
SeriellRS-232DB-92 St
RS-232 / 422 / 485DB-91 St
RS-422 / 485DB-91 St
Digital I/OAnzahl1 St
Bits8-Bit
Anschluss10 Pin Terminal Stecker
USBUSB v2.02 St
USB v3.04 St
Stromversorgung
Typ (Eingang)DCBereich9~36V
Anschluss3 Pin Terminal Stecker
Stromversorgung - EingangDC: 9~36V
Stromaufnahme Maximal150 W
Kühlung
UmsetzungPassiv
PassivWärmemanagementKühlkörper (Heat Sink)
Einschübe
ExternEinbauschacht 2.5"2 St
Mechanik / Umgebung
TemperaturBetrieb-20° bis 50°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
Lagerung10 bis 90%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite222 mm, 232 mm
Tiefe190 mm
Höhe67 mm, 117 mm, 157 mm
Gewicht3300 g, 4100 g, 4400 g
BedienelementePower1 St
Power (Terminal Anschluss)1 St
StatusanzeigenStorage1 St
Power1 St
FarbeSchwarz
MaterialAluminium, Stahl
MontageoptionHutschiene (DIN Rail), Wandmontage
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionLinux, Ubuntu 16.04
Kernel4.1.15
Unterstützte BSLinux, Windows Embedded
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
