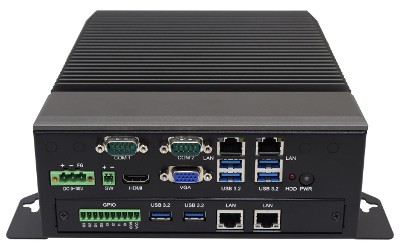

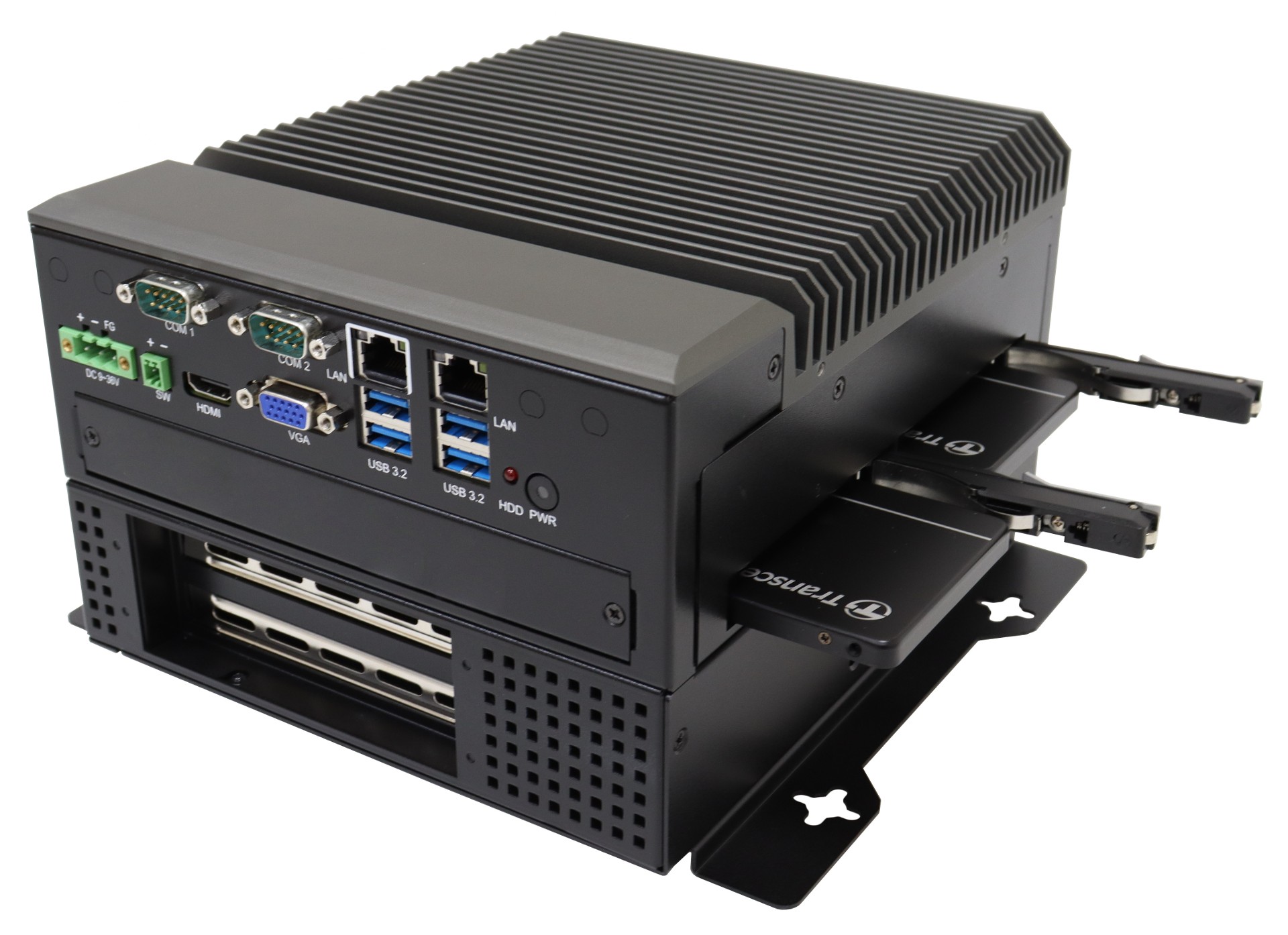

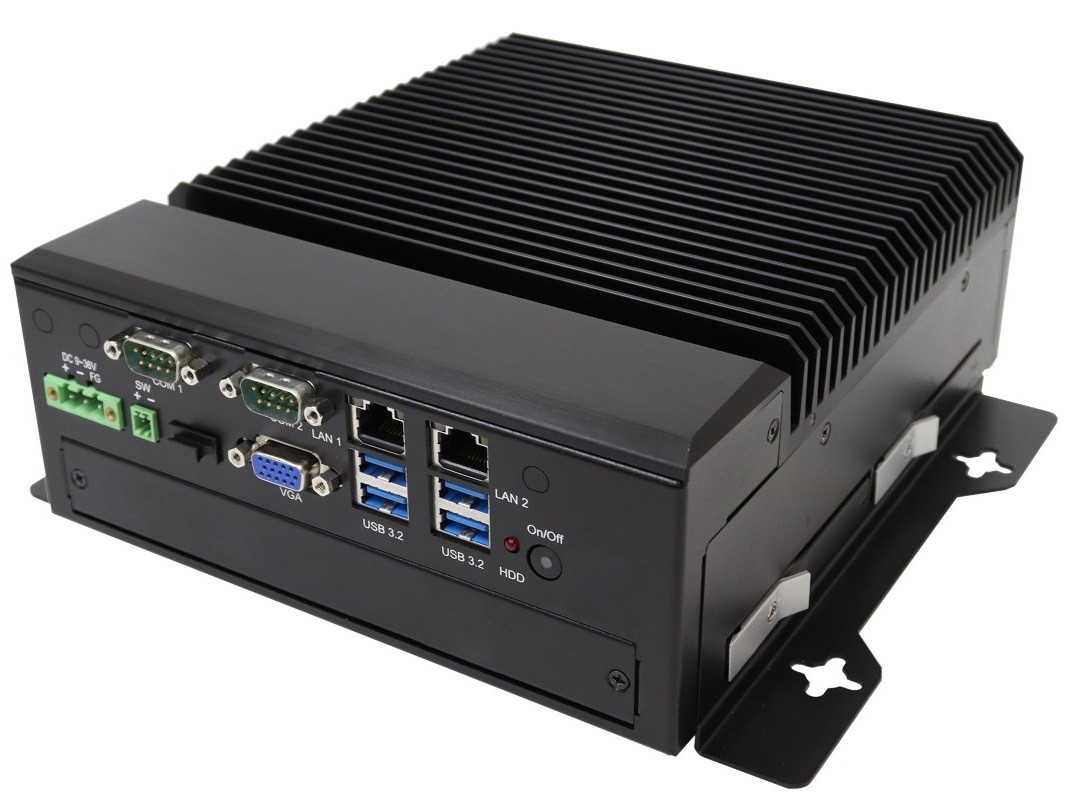

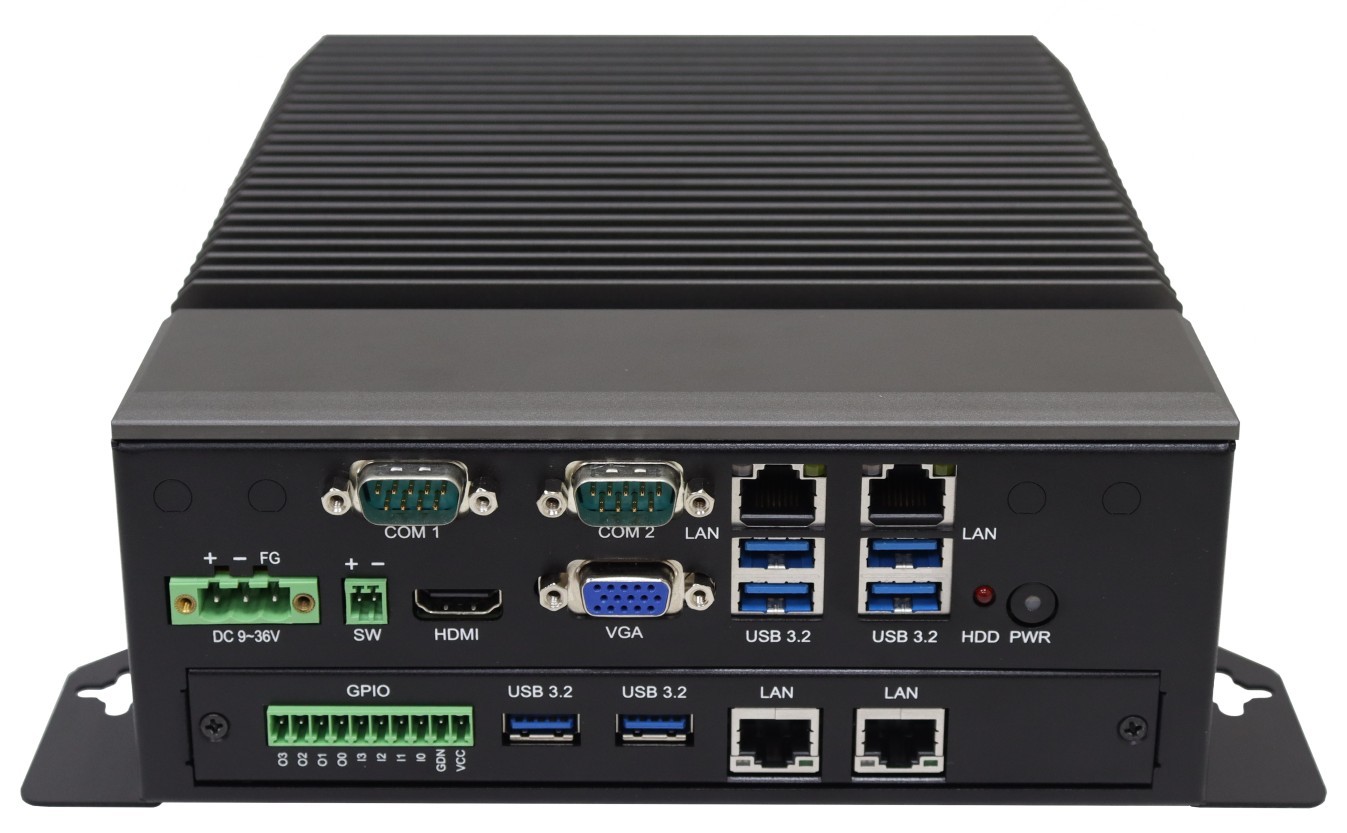

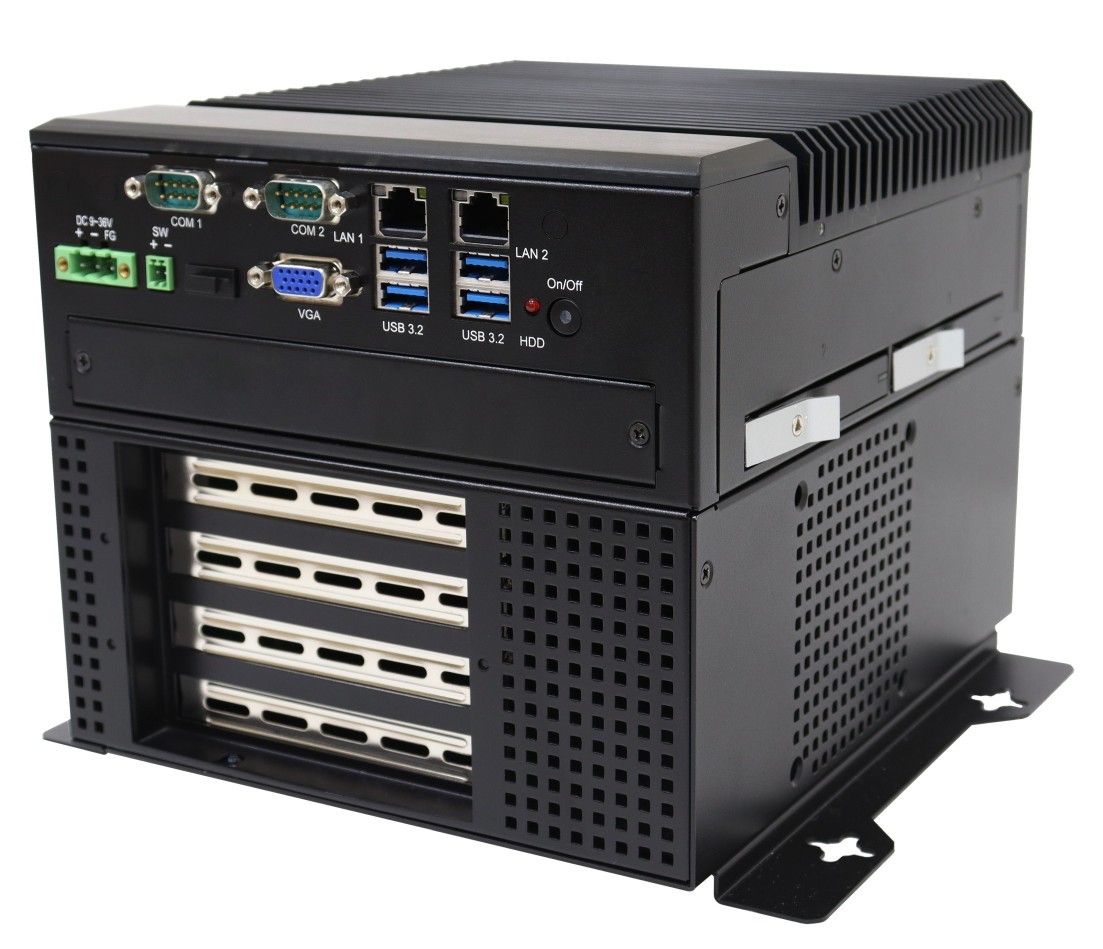

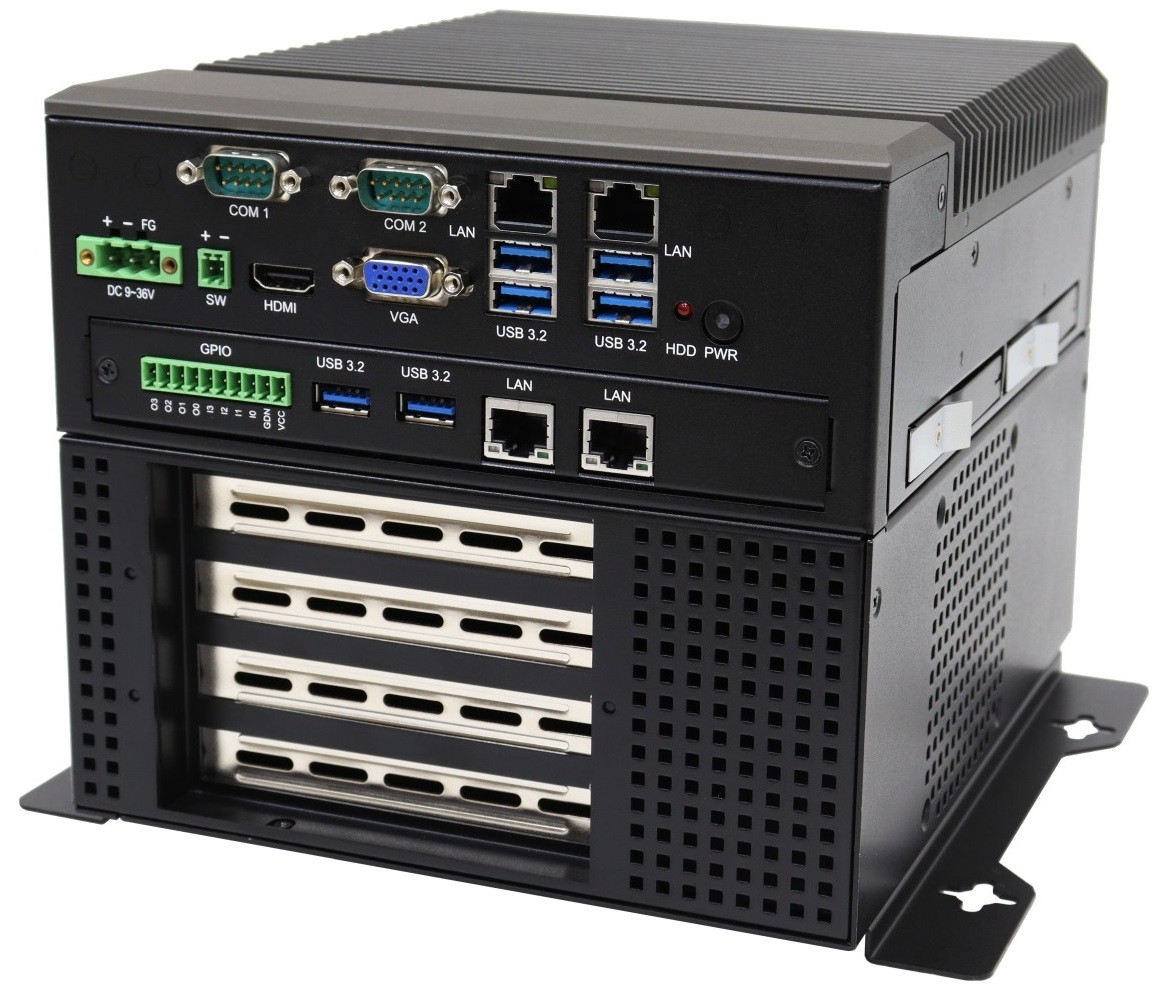

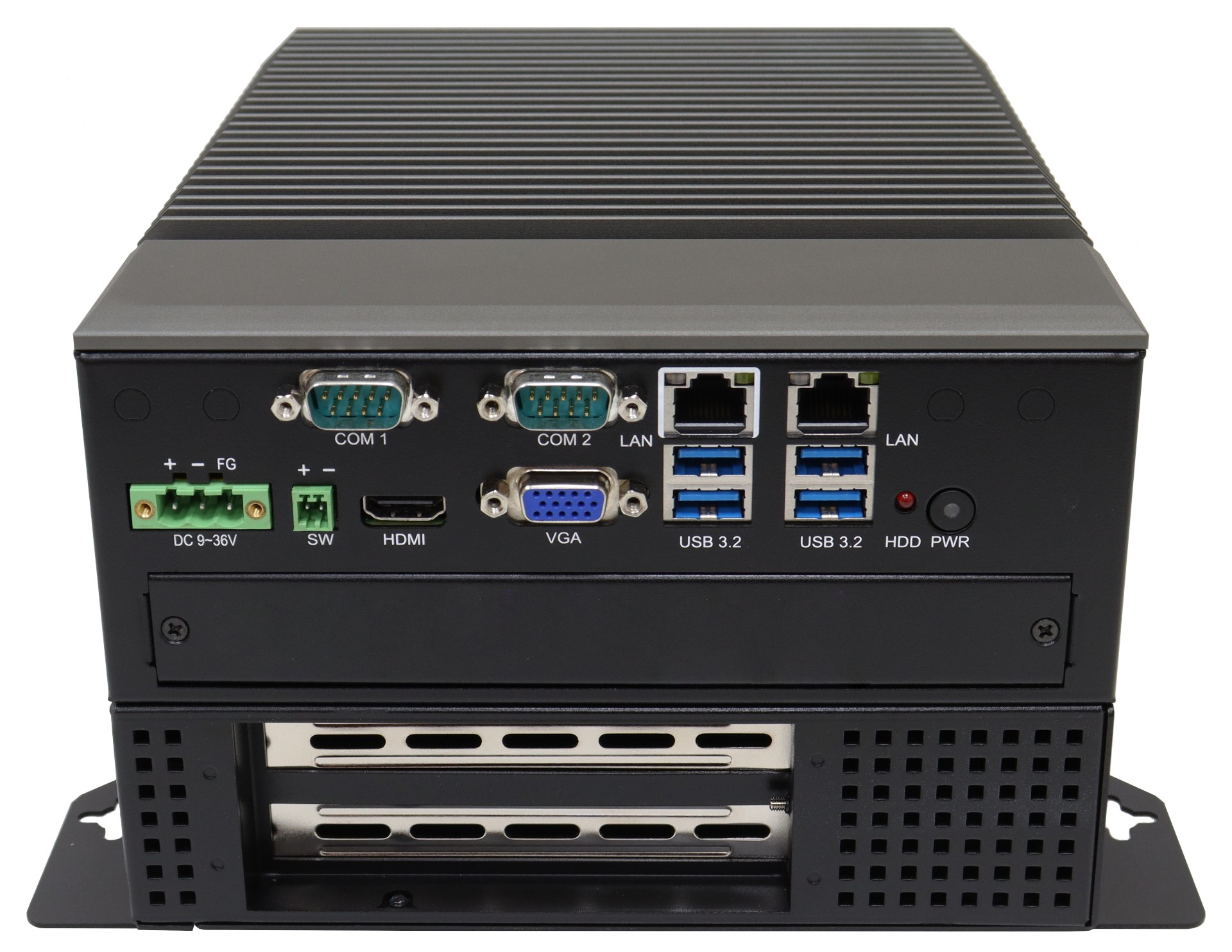

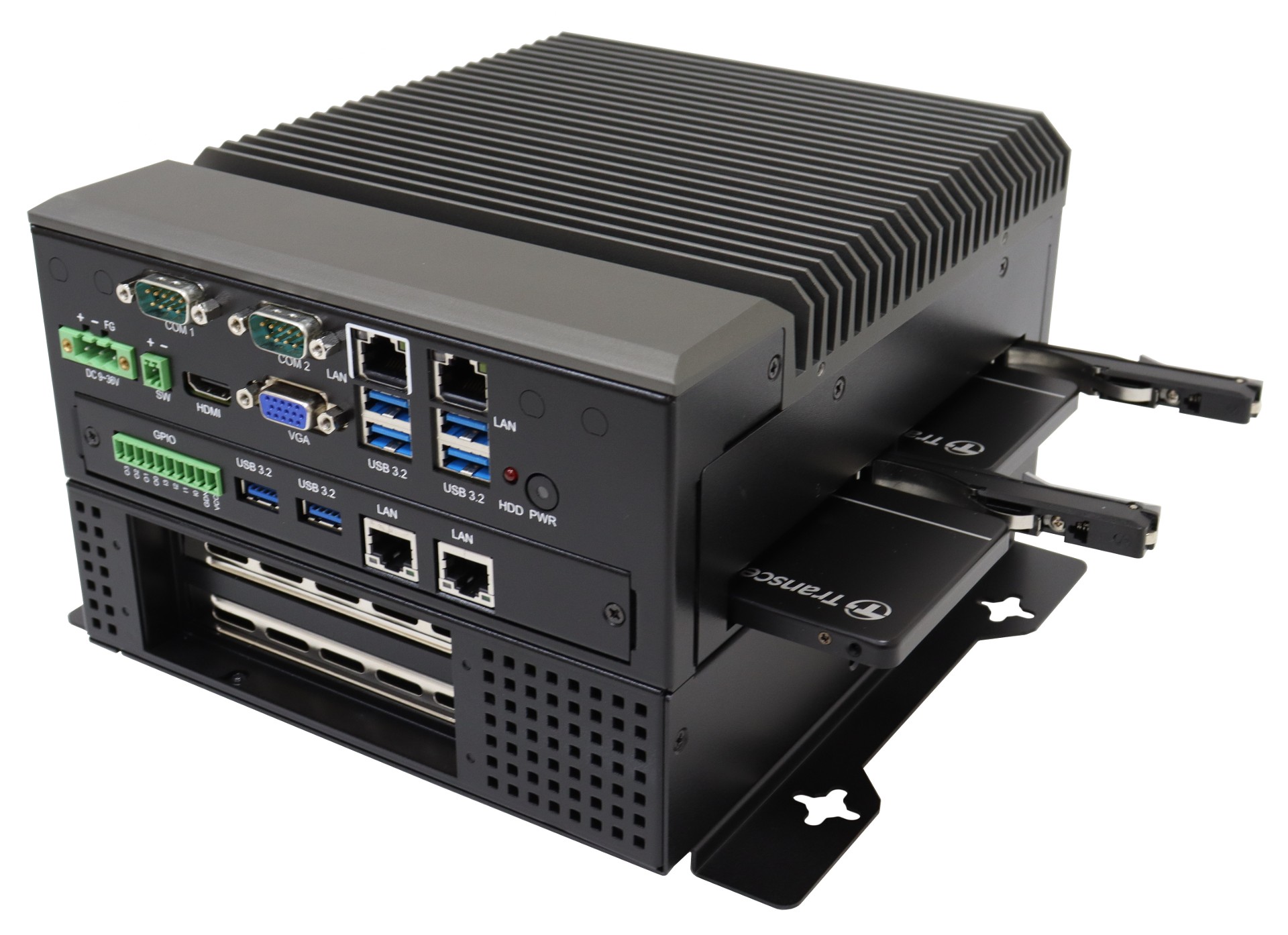

Embedded System
// Embedded System
// Intel Coffee Lake
// Passiv gekühlt
// 2 x Anzeige
// 2 x Seriell
// [0 | 4 | 6] x USB (Frontseite)
// [0 | 2 | 4] x G-LAN (Frontseite)
// [0 | 2] x PCIe x4
// [0 | 1] x PCIe x16
// 1 x Mini-PCIe
// 1 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

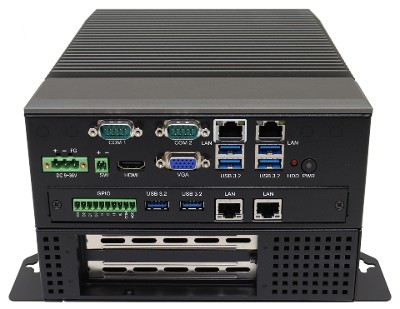

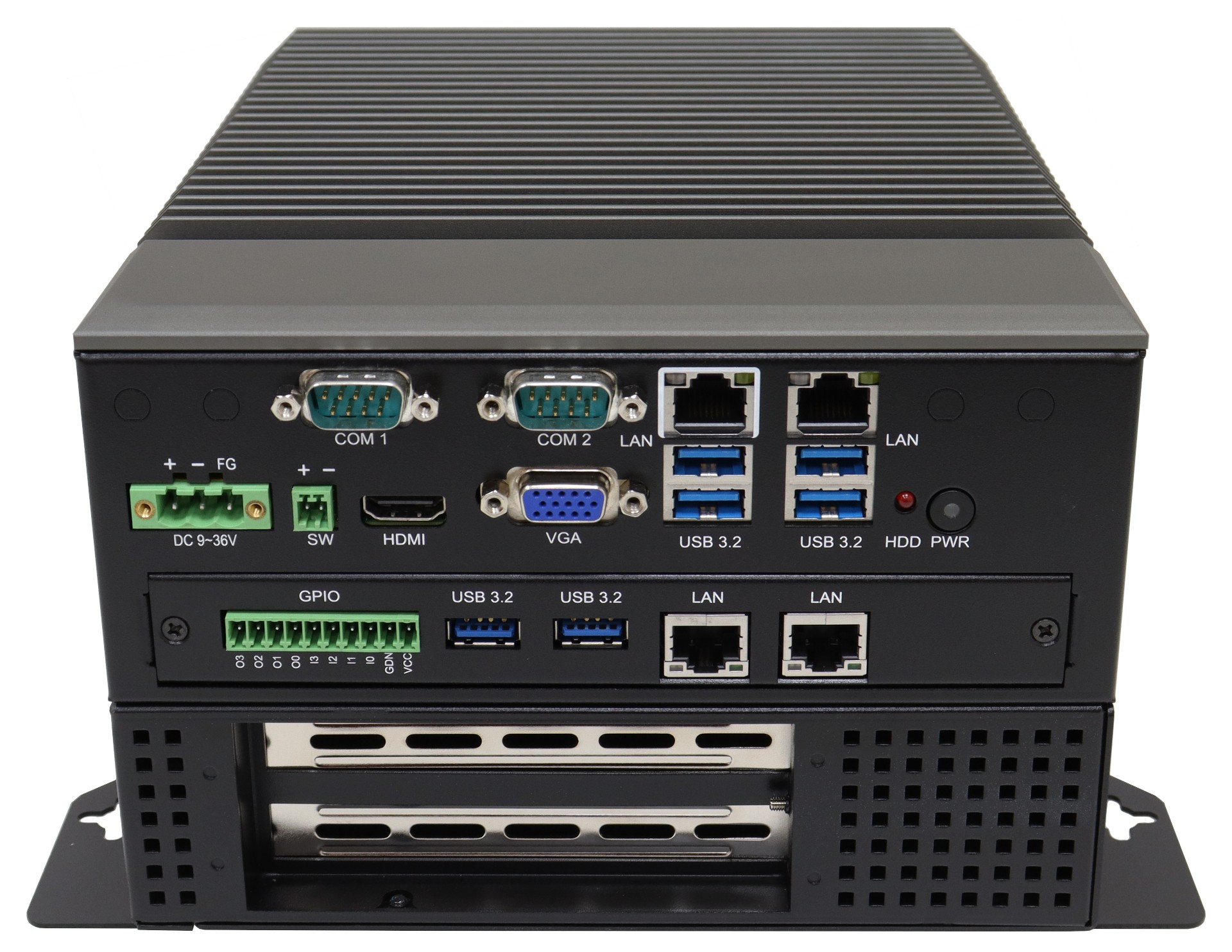

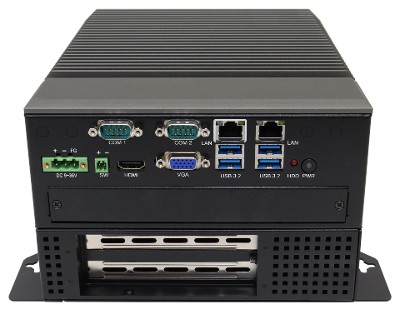

Basismodul: Aplex AVS-52
Allgemein | ||||
SKU / Artikelnummer | AVS-52 | |||
Produktgrunddaten | ||||
Hersteller | Aplex | |||
Produkt-ID | -, AVS-520QL (520+619), AVS-522, AVS-522QL (522+619), AVS-524, AVS-524QL (524+619) | |||
System | ||||
Prozessor | Serie | Intel Coffee Lake | ||
Sockel | LGA 1151 (H4) | |||
Thermal Design Power (TDP) | 35 W | |||
Chipsatz | Intel Q370 | |||
Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
Steckplätze | 2 St | |||
Maximaler Ausbau | 64 GB | |||
Erweiterung | ||||
PCIe x4 | x4 Signal | 2 St, - | ||
PCIe x16 | x16 Signal | Anzahl | 1 St, - | |
Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x16, 2x PCIe x4 | |||
M.2 | Slot 1 | Key ID | B, M | |
Interface | NVMe, PCIe ×4, SATA III, SMBus | |||
Unterstütze Abmaße | 2242, 2280 | |||
M.2 Key IDs | B, M | |||
Netzwerk | ||||
G-LAN | Controller | Anzahl | 2 St | |
Controller | Anzahl | 2 St, 4 St, - | ||
Netzwerk | 2x G-LAN, 4x G-LAN, 6x G-LAN | |||
Externe I/O (Frontseite) | ||||
Anzeige | VGA | 1 St | ||
HDMI | 1 St | |||
Ethernet | RJ-45 | 2 St, 4 St, - | ||
Seriell | RS-232 | DB-9 | 1 St | |
RS-232 / 422 / 485 | DB-9 | 1 St | ||
Digital I/O | Anzahl | 1 St, - | ||
Bits | 8-Bit | |||
Anschluss | 10 Pin Terminal Stecker | |||
USB | USB v3.2 (Gen 1) | 4 St, 6 St, - | ||
Stromversorgung | ||||
Typ (Eingang) | DC | Bereich | 9~36V | |
Anschluss | 3 Pin Terminal Stecker | |||
Stromversorgung - Eingang | DC: 9~36V | |||
Stromaufnahme Maximal | 150 W | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
Einschübe | ||||
Extern | Einbauschacht 2.5" | 2 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -20° bis 50°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
Lagerung | 10 bis 90%, nicht kondensierend | |||
Abmaße | Formfaktor | Embedded System | ||
Breite | 222 mm | |||
Tiefe | 190 mm | |||
Höhe | 77 mm, 127 mm, 168 mm | |||
Vibration | Vibration | 1G, 5~500 Hz | ||
Referenz Standard | IEC 68-2-64 | |||
Schock | Messdaten | 15G, halben Sinusschwingung, 11 ms Dauer | ||
Referenz Standard | IEC 68-2-27 | |||
Sturzprüfung | Fallhöhe | 0,92 m | ||
Gewicht | 3400 g, 4200 g, 4500 g | |||
Bedienelemente | Power | 1 St | ||
Power (Terminal Anschluss) | 1 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Material | Aluminium, Stahl | |||
Montageoption | Wandmontage | |||
Zubehör | mit Wall Mount Kit, mit Wall Mount Kit und TB-619 (2 x GbE, 2 x USB3.2, 1 x 8-bit GPIO) | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
Linux | Distribution | Ubuntu 16.04 | ||
Unterstützte BS | Linux, Windows Embedded | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja |
