Embedded System
// Embedded System
// [Intel Core i3-13100TE | Intel Core i5-13500TE | Intel Core i7-13700TE | Intel Core i9-13900TE]
// Passiv cooled
// 8 GB RAM
// 4 x Display
// 6 x Serial
// 4 x USB (Front page)
// 4 x USB (Back side)
// 2 x G-LAN (Back side)
// 1 x Mini-PCIe
// 3 x M.2 Slot
// 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Avalue EPS-RPS
| Allgemein | ||||
| SKU / Artikelnummer | EPS-RPS | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Serie | Intel Raptor Lake | ||
| Nummer | Intel Core i3-13100TE, Intel Core i5-13500TE, Intel Core i7-13700TE, Intel Core i9-13900TE | |||
| CPU Kerne | 4 St, 14 St, 16 St, 24 St | |||
| Threads | 8 St, 20 St, 24 St, 32 St | |||
| Sockel | LGA 1700 (H6) | |||
| Max. Turbo-Taktfrequenz | 4,1 GHz, 4,5 GHz, 4,8 GHz, 5 GHz | |||
| Performance-core Max Turbo Frequenz | 4,1 GHz, 4,5 GHz, 4,8 GHz, 5 GHz | |||
| Efficient-core Max Turbo Frequenz | 2,4 GHz, 3,1 GHz, 3,6 GHz, 3,9 GHz | |||
| Cache | 12 MB, 24 MB, 30 MB, 36 MB | |||
| Thermal Design Power (TDP) | 35 W | |||
| Chipsatz | Intel H610E, Intel Q670E | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 4800 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | wird nicht unterstützt | |||
| Speicher onBoard | 8 GB | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics 730, Intel UHD Graphics 770 | |||
| Bildschirme (Multidisplay) | 3 Displays, 4 Displays | |||
| HDMI | Version | 2.0b | ||
| Displayport | Version | 1.4 | ||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2242, 2280 | |||
| Slot 2 | Key ID | B | ||
| Interface | 5G / Storage Module, PCIe ×1 (Gen. 3), SATA III, USB 2.0, USB 3.2 Gen1 | |||
| Unterstütze Abmaße | 2242 | |||
| Slot 3 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0, WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | Raid Unterstützung | RAID 0/1 | -, wird unterstützt | |

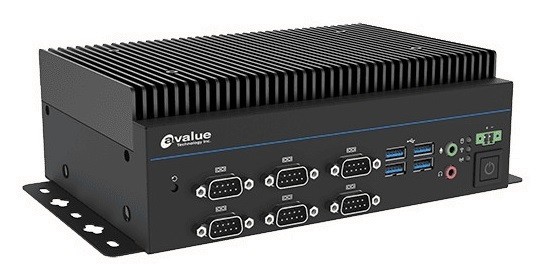

| Externe I/O (Frontseite) | ||||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Seriell | RS-232 | DB-9 | 2 St | |
| RS-232 / 422 / 485 | DB-9 | 4 St | ||
| USB | USB v3.2 (Gen 1) | 4 St | ||

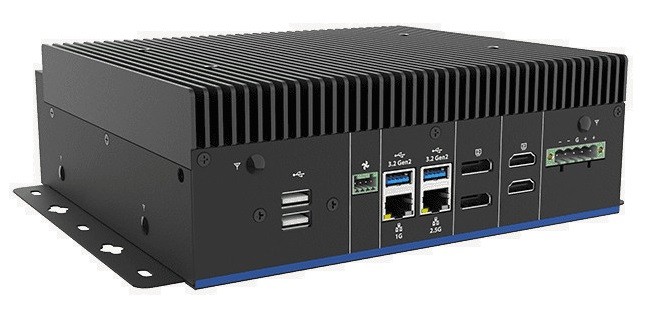

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 2 St | ||
| DP++ | 2 St | |||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 2 St | ||
| USB v3.2 (Gen 2) | 2 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~24V | |||
| Anschluss | 5 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 12~24V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -10° bis 55°C | ||
| Lagerung | -30° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 215,8 mm | |||
| Tiefe | 202,5 mm | |||
| Höhe | 75 mm | |||
| Schutzart (IP) | IP50 | |||
| Vibration | Vibration | 5G, 5~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 50G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Sturzprüfung | Referenz Standard | IEC-60068-2-32 | ||
| Bedienelemente | Power | 1 St | ||
| Power (Terminal Anschluss) | 1 St | |||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Wi-Fi | 1 St | |||
| Mobilfunknetz | 1 St | |||
| Antennenlöcher | 6 St | |||
| Farbe | Schwarz | |||
| Montageoption | Hutschiene (DIN Rail), Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
