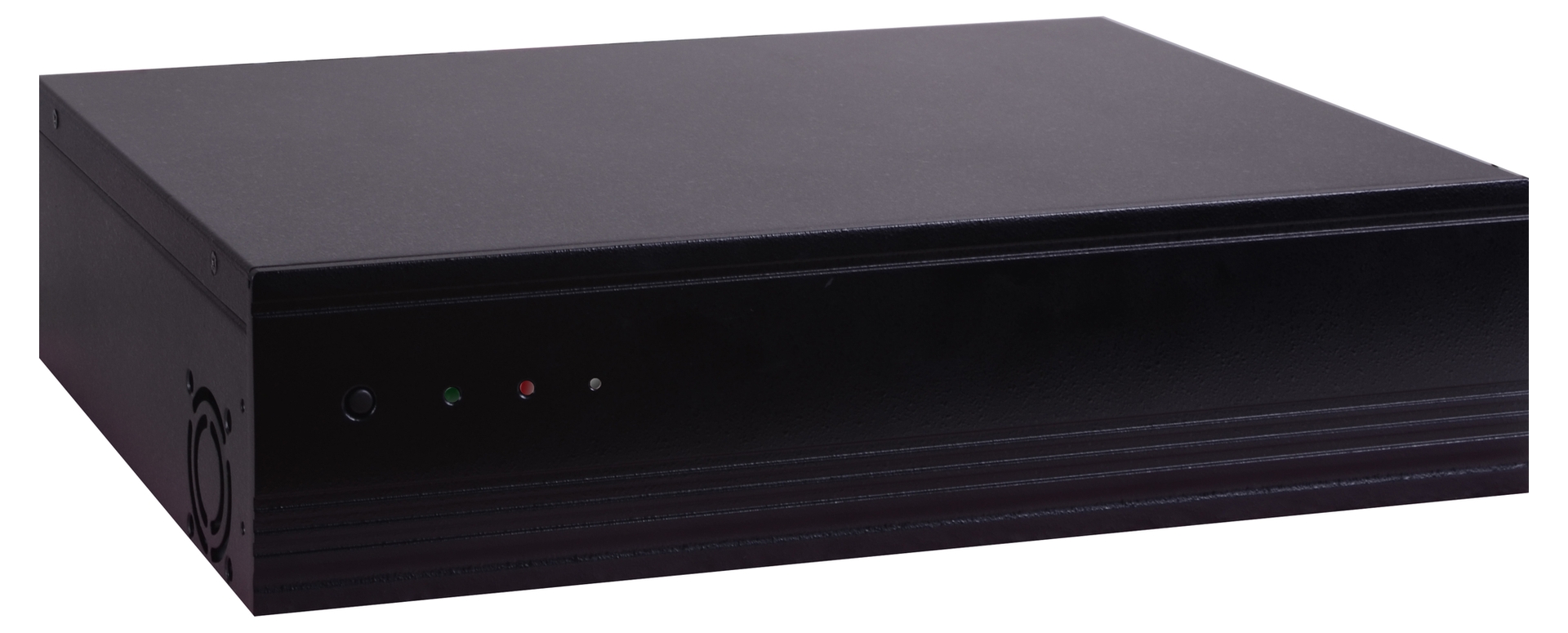

DFI DT122-SD100

DT122-SD-H110, DT122-SD-H110-PCI, DT122-SD-Q170

Embedded System

PRODUKT-FEATURES

// Embedded System
// Intel Skylake / Kaby Lake
// Aktiv (Lüfterkühlung) gekühlt
// 3 x Anzeige
// 1 x Seriell
// 6 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// [0 | 1] x PCI
// [0 | 1] x PCIe x16
// 1 x Mini-PCIe

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI DT122-SD100

Allgemein
SKU / ArtikelnummerDT122-SD100DT122-SD-H110, 750-DT1221-500G, DT122-SD-H110-PCI, 750-DT1221-300G, DT122-SD-Q170, 750-DT1221-400G, DT122-SD-H110_PCIe, DT122-SD-Q170_PCI, DT122-SD-Q170_PCIe
Produktgrunddaten
HerstellerDFI
Produkt-ID750-DT1221-000G, 750-DT1221-100G, 750-DT1221-200G, 750-DT1221-300G, 750-DT1221-400G, 750-DT1221-500G
System
ProzessorSerieIntel Skylake / Kaby Lake
SockelLGA 1151 (H4)
Thermal Design Power (TDP)35 W
ChipsatzIntel H110, Intel Q170
SpeicherAufbau260 Pin SO-DIMM DDR4
Frequenz1866 / 2133 MHz
Steckplätze2 St
Maximaler Ausbau32 GB
BIOSAMI UEFI 128 Mbit SPI
Grafik
ProzessorIntel HD Graphics Generation 9
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 5.0
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)2 Displays, 3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
DDI (Digital Display Interfaces)DP++Maximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
PCIAnzahl1 St, -
PCI Schnittstellen1x PCI
PCIe x16x16 SignalAnzahl1 St, -
Mini-PCIeHalbe BautiefeAnzahl1 St, -
mSATA Unterstützung-, Ja
Volle BautiefeAnzahl1 St, -
mSATA Unterstützung-, Ja
PCIe Schnittstellen1x Mini-PCIe, 1x PCIe x16
StoragemSATA
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps), Intel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

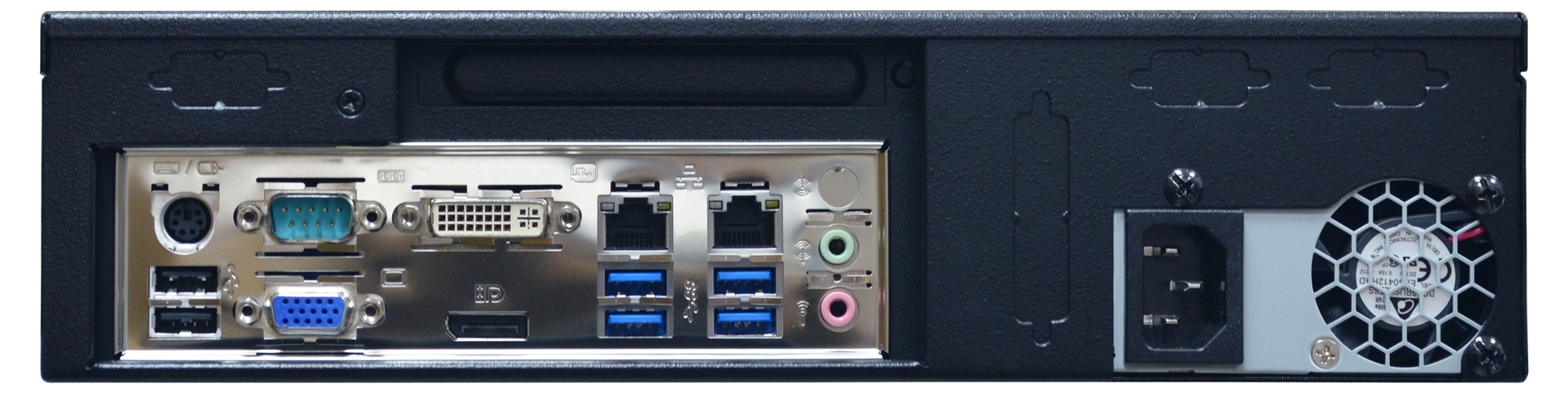

Externe I/O (Rückseite)
AnzeigeVGA1 St
DVIDVI-D Signal1 St
DP++1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
PS/2mini-DIN-61 St
SeriellRS-232DB-91 St
USBUSB v2.02 St
USB v3.04 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
Stromaufnahme Maximal250 W
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Kühlung
UmsetzungAktiv (Lüfterkühlung)
AktivLüfterAnzahl2 St
Montageintern
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb0° bis 45°C
Lagerung-20° bis 60°C
Relative LuftfeuchtigkeitBetrieb0 bis 90%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite218 mm
Tiefe300 mm
Höhe74 mm
Vibrationmit HDD5~500 HZ, IEC68-2-64 (3G)
Schockmit HDD3G, halben Sinusschwingung, 11 ms Dauer
Gewicht3700 g
BedienelementePower1 St
Reset1 St
StatusanzeigenStorage1 St
Power1 St
Slot BracketsStandard1 St
FarbeSchwarz
MaterialAluminium, Stahl
MontageoptionWandmontage
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Windows 10 (64-bit)wird unterstützt
LinuxDistributionCentOS 7, Debian 8, Ubuntu 15.10
Unterstützte BSLinux, Windows
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ2/2017
Voraussichtlich bisQ4/2029
Herstellergarantie
Herstellergarantie2 Jahre
