DFI EC220-BT

EC220-BT6060-45, EC220-BTA881-45, EC220-BTAG60-45

Embedded System

PRODUKT-FEATURES

// Embedded System
// Intel Atom E3845
// 1,91 GHz
// Passiv cooled
// [1 | 2] x Display
// [6 | 10] x Serial
// 4 x USB (Front page)
// [2 | 4] x USB (Back side)
// 2 x G-LAN (Back side)
// 2 x PCI
// 1 x Mini-PCIe
// 9~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI EC220-BT

Allgemein
SKU / ArtikelnummerEC220-BTEC220-BT6060-45, 750-EC2200-F00G, EC220-BTA881-45, 750-EC2200-C00G, EC220-BTAG60-45, 750-EC2200-E00G
Produktgrunddaten
HerstellerDFI
Produkt-ID750-EC2200-C00G, 750-EC2200-E00G, 750-EC2200-F00G
System
ProzessorSerieIntel Bay Trail
NummerIntel Atom E3845
CPU Kerne4 St
Threads4 St
SockelBGA 1170
Basis Frequenz1,91 GHz
Cache2 MB
Thermal Design Power (TDP)10 W
SpeicherAufbau204 Pin SO-DIMM DDR3L
Frequenz1066 / 1333 MHz
Steckplätze2 St
Maximaler Ausbau8 GB
Grafik
ProzessorIntel HD Graphics
Bildschirme (Multidisplay)2 Displays
VGAMaximale Auflösung2560 x 1600 bei 60 Hz
DVIMaximale Auflösung1920 x 1080 bei 60 Hz
Erweiterung
PCIAnzahl2 St
PCI Schnittstellen2x PCI
Mini-PCIeVolle BautiefeAnzahl1 St
USB UnterstützungJa
mSATA UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe
StoragemSATA
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl2 St
Netzwerk2x G-LAN
Interne I/O
Serial-ATAS-ATA R2.0 (3 Gbit/s, 300 MB/s)2 St

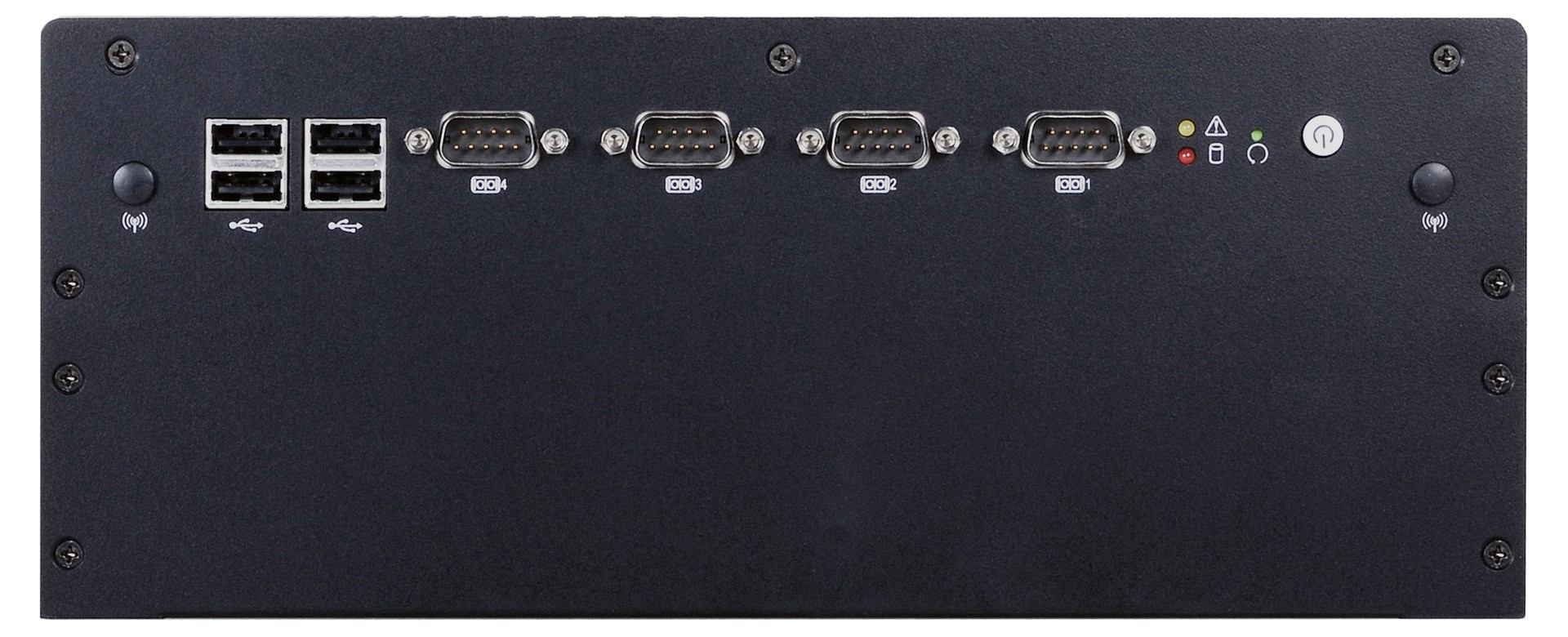

Externe I/O (Frontseite)
SeriellRS-232 / 422 / 485DB-94 St
USBUSB v2.04 St

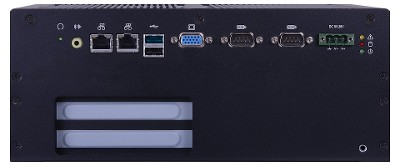

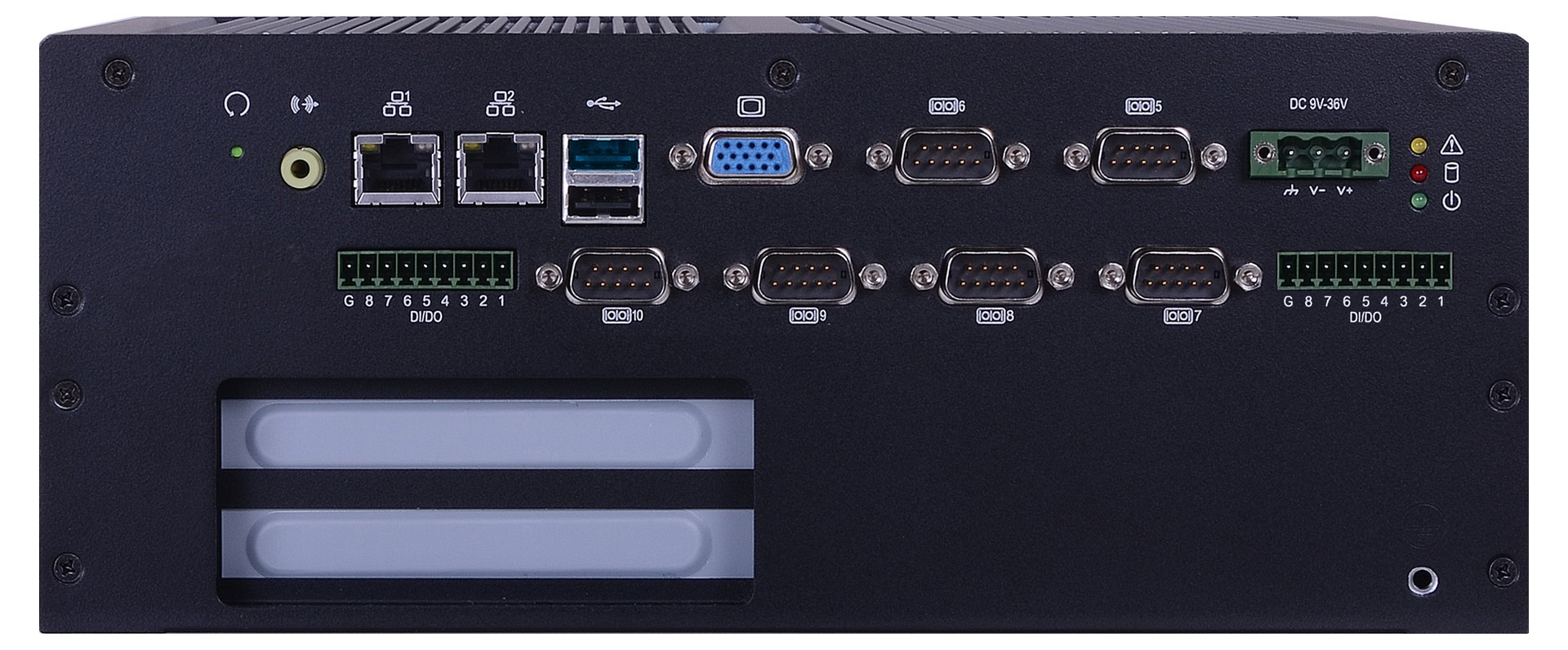

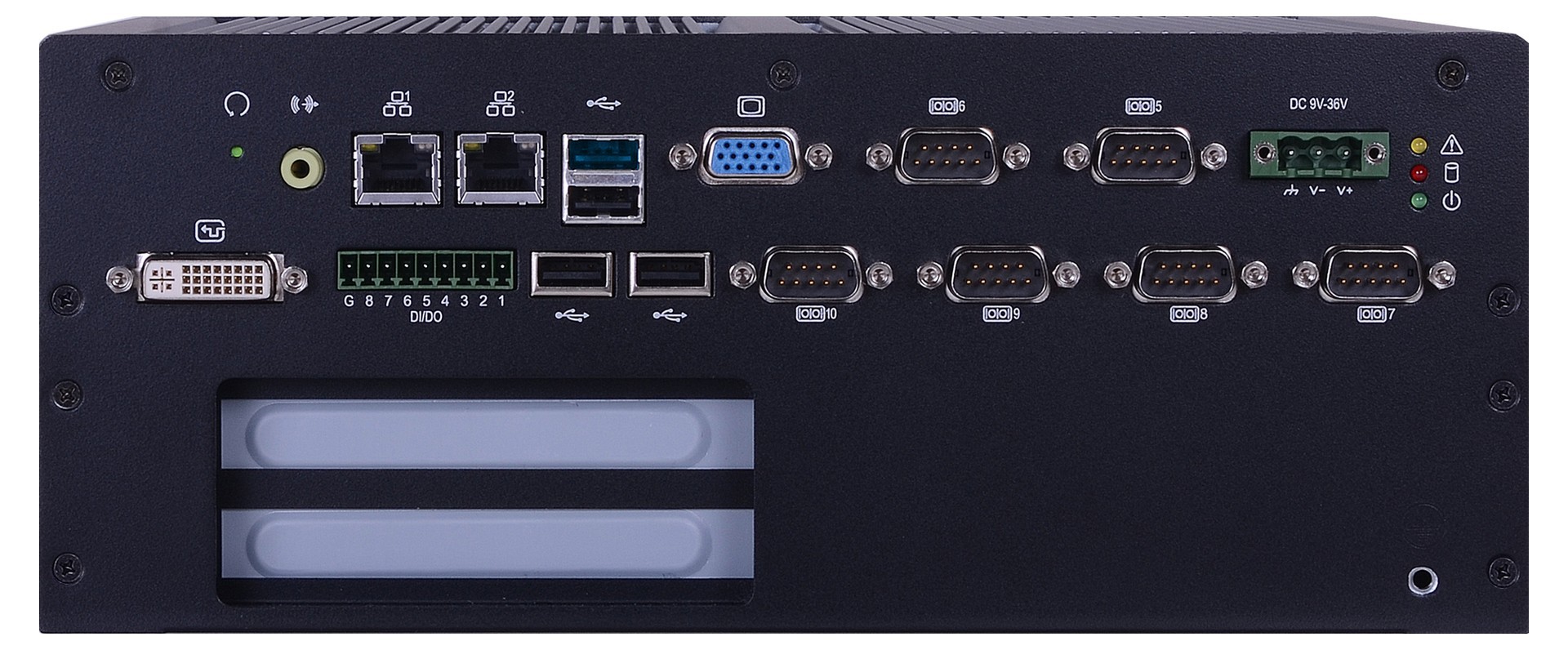

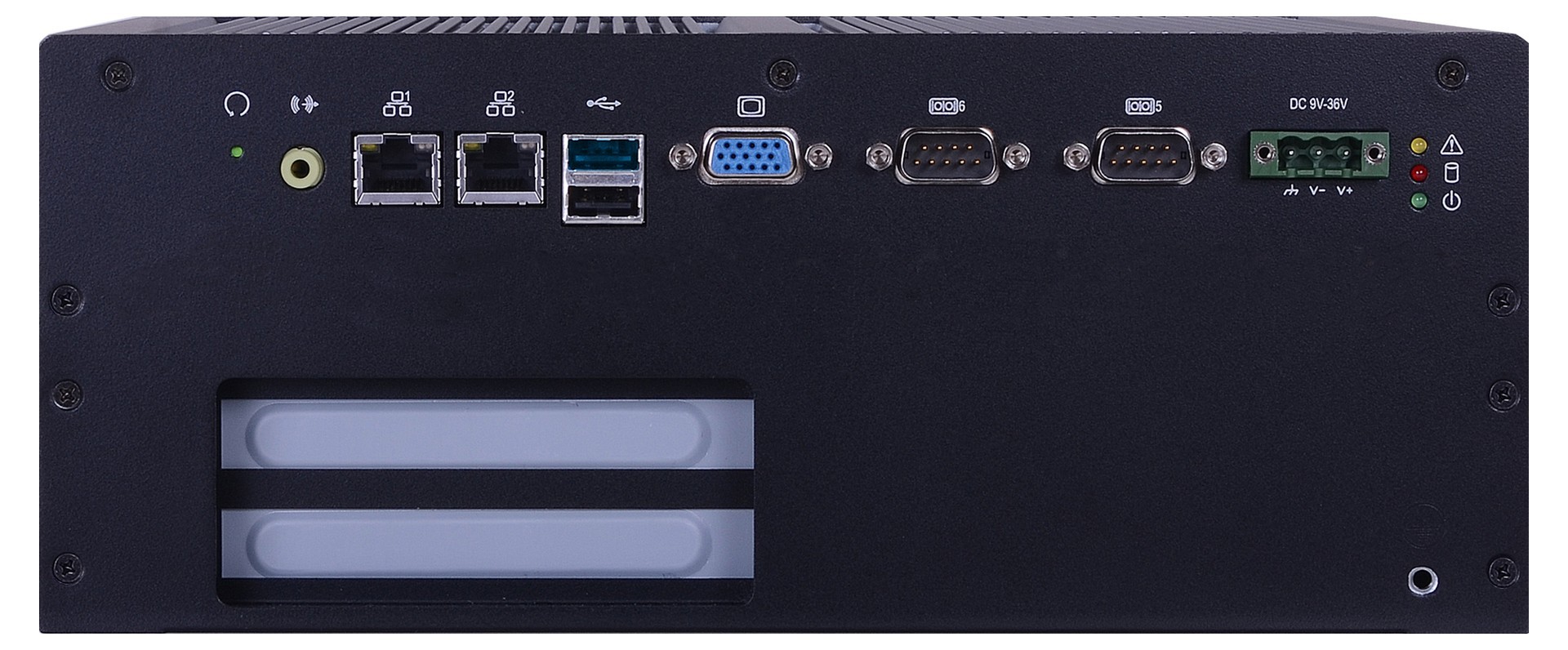

Externe I/O (Rückseite)
AnzeigeVGA1 St
DVIDVI-D Signal1 St, -
AudioLine-Out1 St
EthernetRJ-452 St
SeriellRS-232DB-92 St
RS-232 / 422 / 485DB-94 St, -
Digital I/OBits8-Bit, 16-Bit
USBUSB v2.01 St, 3 St
USB v3.01 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich9~36V
Anschluss3 Pin Terminal Stecker
Stromversorgung - EingangDC: 9~36V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Kühlung
UmsetzungPassiv
PassivWärmemanagementWärmespreizer (Heat Spreader)
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb (SSD)0° bis 55°C
Betrieb (HDD)0° bis 50°C
Lagerung-20° bis 85°C
AbmaßeFormfaktorEmbedded System
Breite203 mm
Tiefe275 mm
Höhe114 mm
Vibrationmit HDD5~500 HZ, IEC68-2-64 (3G)
Schockmit SSD11 ms, 15G, 3 Axen
Gewicht4000 g
BedienelementePower2 St
Reset2 St
StatusanzeigenStorage2 St
Power1 St
Antennenlöcher2 St
MaterialAluminium
MontageoptionVESA, Wandmontage
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8 (32-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Windows 8.1 (32-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Windows EmbeddedWES7Ewird unterstützt
WES7Pwird unterstützt
WE8Swird unterstützt
Unterstützte BSWindows, Windows Embedded
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ2/2016
Voraussichtlich bisQ4/2028
Herstellergarantie
Herstellergarantie2 Jahre
