Embedded System
// Embedded System
// Intel Atom E3845
// 1,91 GHz
// Passiv gekühlt
// [1 | 2] x Anzeige
// [6 | 10] x Seriell
// 4 x USB (Frontseite)
// [2 | 4] x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 1 x PCI
// 1 x PCIe x16
// 1 x Mini-PCIe
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC221-BT
Allgemein | ||||
SKU / Artikelnummer | EC221-BT | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
Produkt-ID | 750-EC2211-000G, 750-EC2211-200G, 750-EC2211-300G | |||
System | ||||
Prozessor | Serie | Intel Bay Trail | ||
Nummer | Intel Atom E3845 | |||
CPU Kerne | 4 St | |||
Threads | 4 St | |||
Sockel | BGA 1170 | |||
Basis Frequenz | 1,91 GHz | |||
Cache | 2 MB | |||
Thermal Design Power (TDP) | 10 W | |||
Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
Frequenz | 1066 / 1333 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 8 GB | |||
Grafik | ||||
Prozessor | Intel HD Graphics | |||
Bildschirme (Multidisplay) | 2 Displays | |||
VGA | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
DVI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
Erweiterung | ||||
PCI | Anzahl | 1 St | ||
PCI Schnittstellen | 1x PCI | |||
PCIe x16 | x16 Signal | Anzahl | 1 St | |
Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
USB Unterstützung | Ja | |||
mSATA Unterstützung | Ja | |||
PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x16 | |||
Storage | mSATA | |||
Audio | ||||
Chipsatz | Realtek ALC888 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
Anzahl | 2 St | |||
Netzwerk | 2x G-LAN | |||

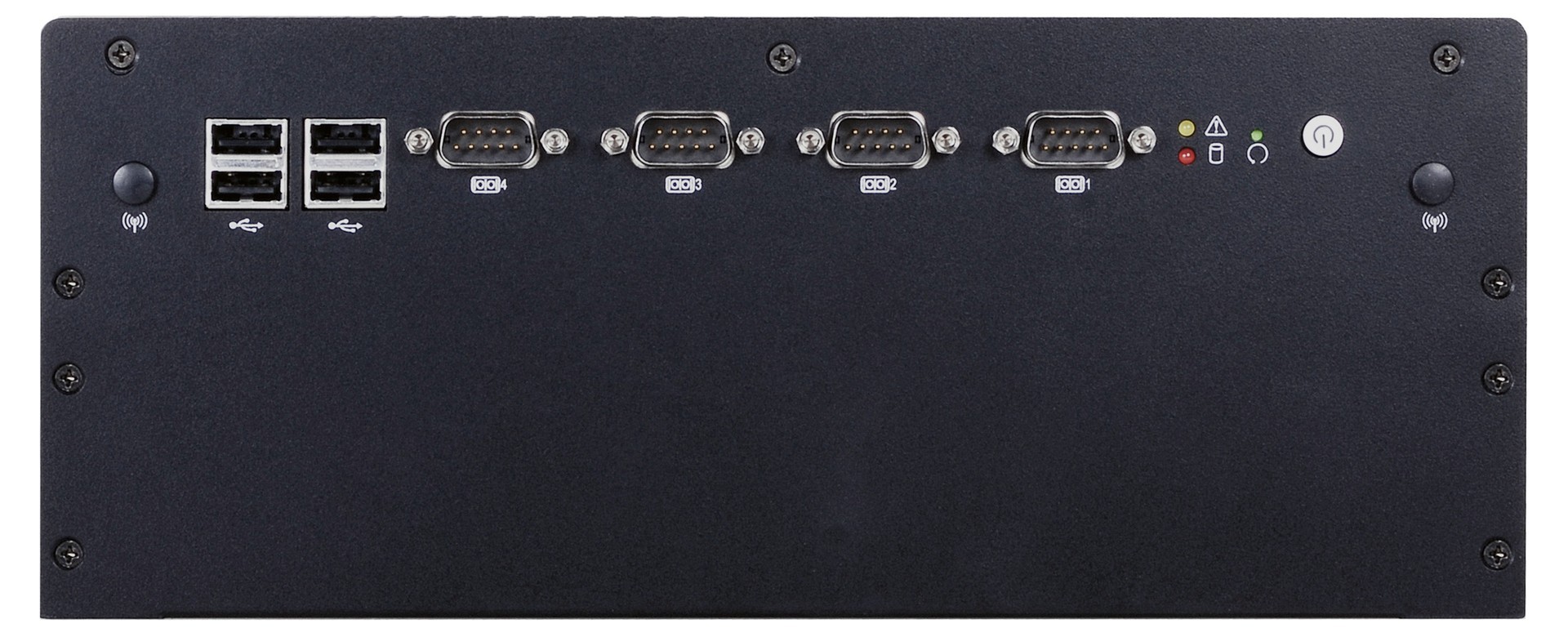

Externe I/O (Frontseite) | ||||
Seriell | RS-232 / 422 / 485 | DB-9 | 4 St | |
USB | USB v2.0 | 4 St | ||

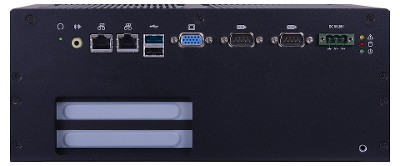

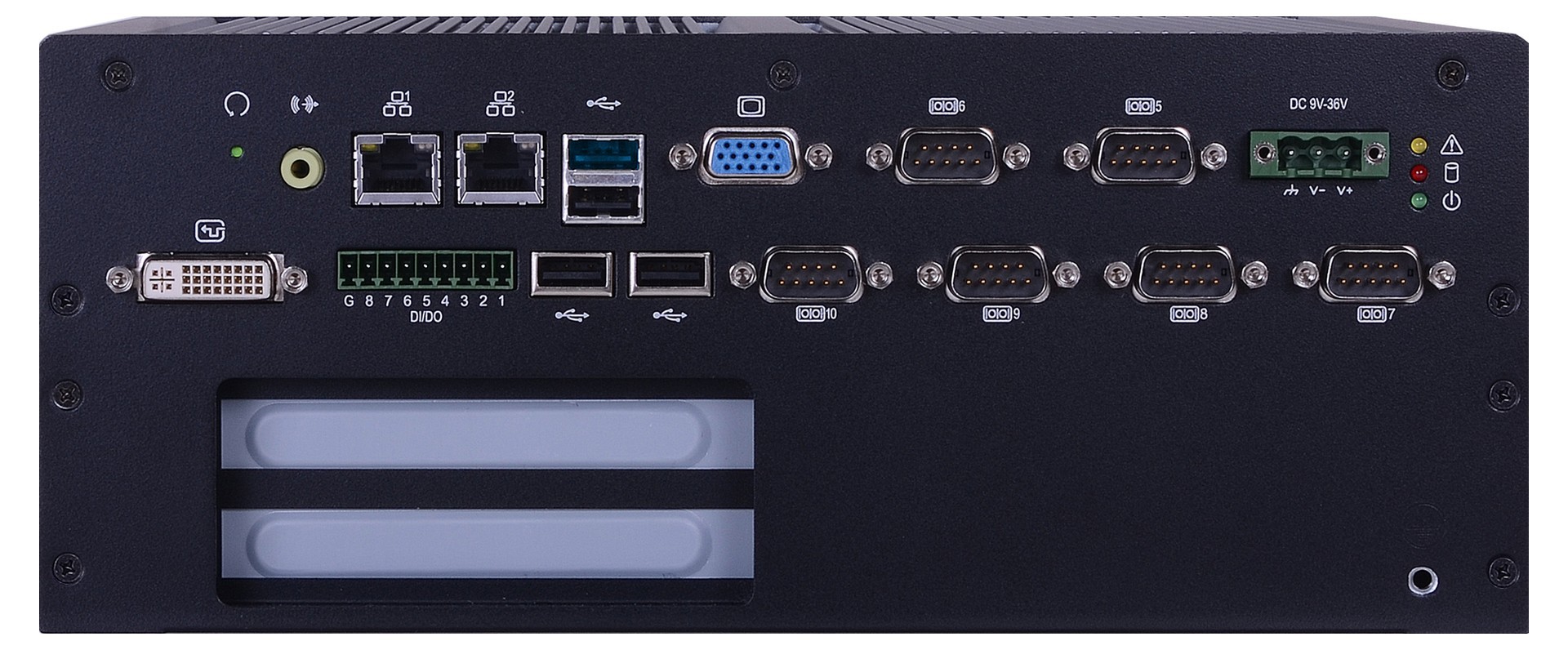

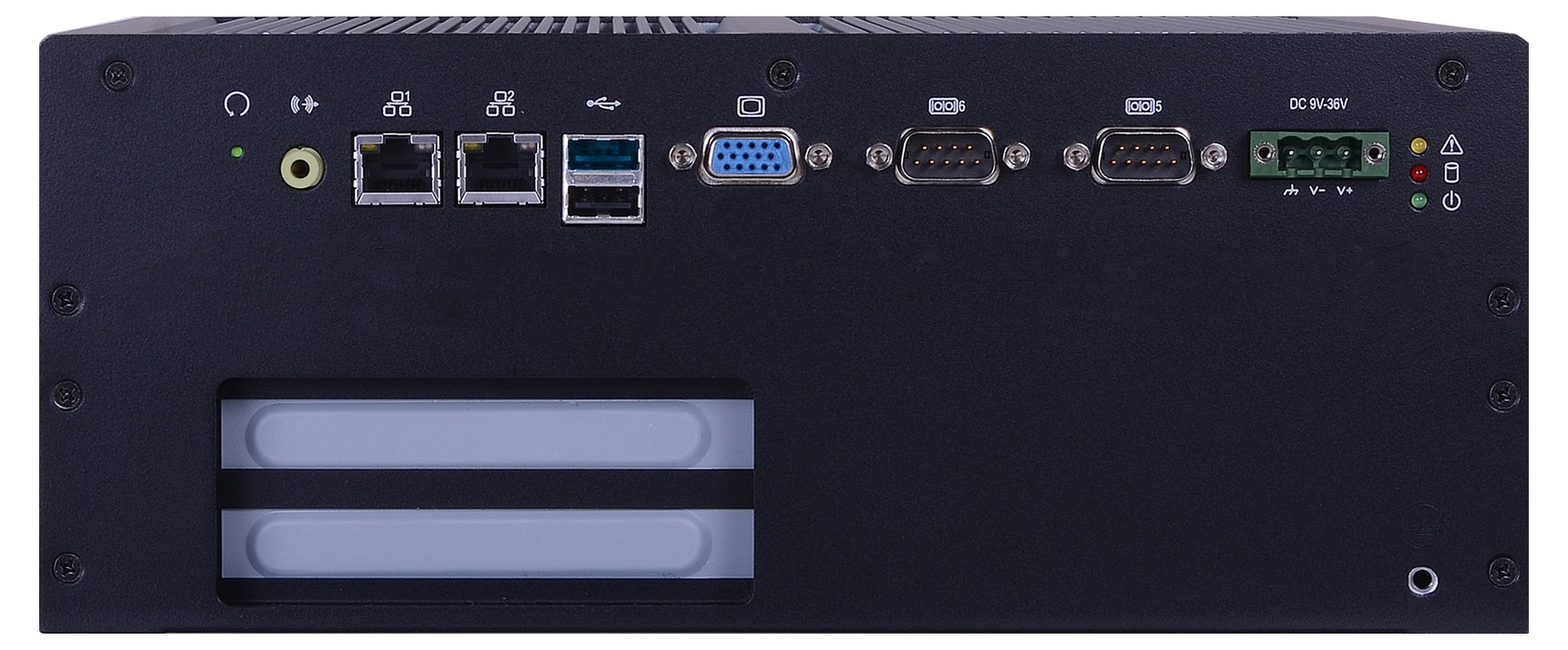

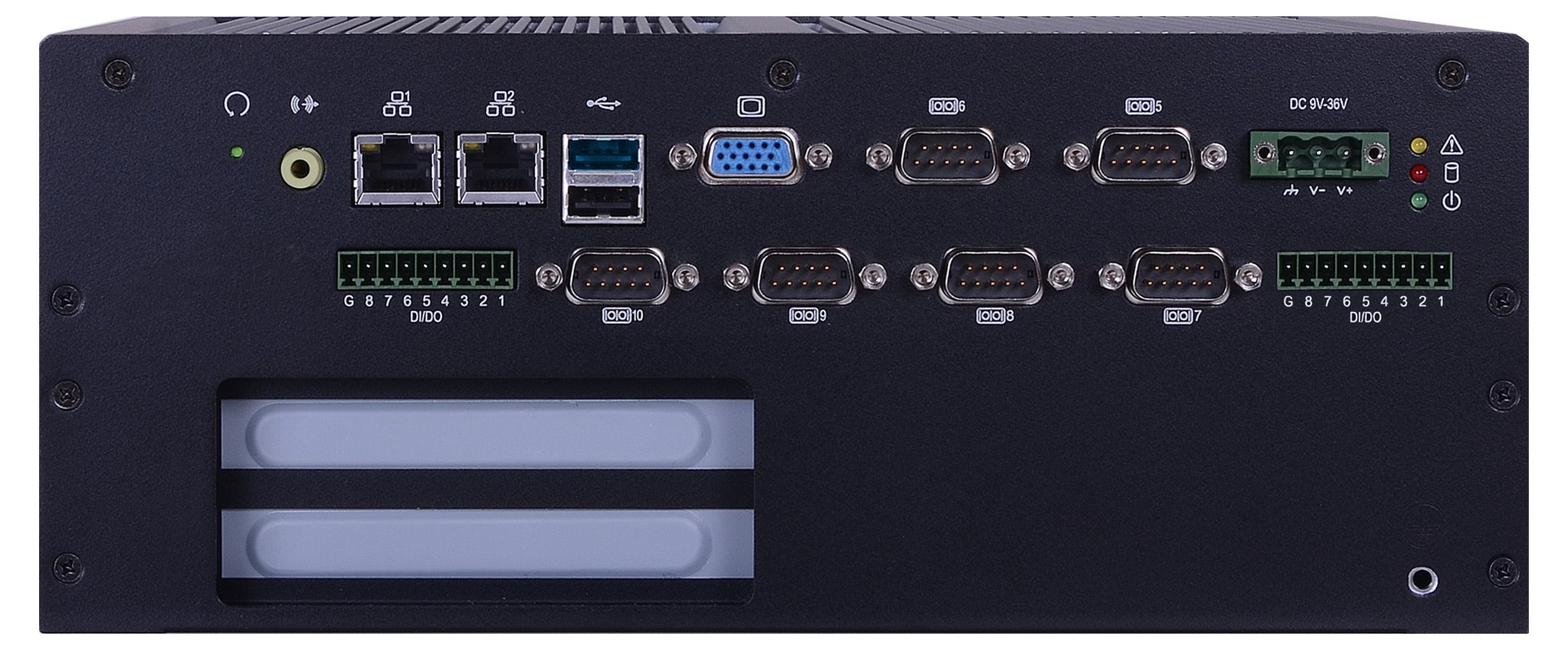

Externe I/O (Rückseite) | ||||
Anzeige | VGA | 1 St | ||
DVI | DVI-D Signal | 1 St, - | ||
Audio | Line-Out | 1 St | ||
Ethernet | RJ-45 | 2 St | ||
Seriell | RS-232 | DB-9 | 2 St | |
RS-232 / 422 / 485 | DB-9 | 4 St, - | ||
Digital I/O | Bits | 8-Bit, 16-Bit | ||
USB | USB v2.0 | 1 St, 3 St | ||
USB v3.0 | 1 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 9~36V | |||
Anschluss | 3 Pin Terminal Stecker | |||
Stromversorgung - Eingang | DC: 9~36V | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 1 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb (SSD) | 0° bis 55°C | ||
Betrieb (HDD) | 0° bis 50°C | |||
Lagerung | -20° bis 85°C | |||
Abmaße | Formfaktor | Embedded System | ||
Breite | 203 mm | |||
Tiefe | 275 mm | |||
Höhe | 114 mm | |||
Vibration | mit HDD | 5~500 HZ, IEC68-2-64 (3G) | ||
Schock | mit SSD | 11 ms, 15G, 3 Axen | ||
Gewicht | 4000 g | |||
Bedienelemente | Power | 2 St | ||
Reset | 2 St | |||
Statusanzeigen | Storage | 2 St | ||
Power | 1 St | |||
Antennenlöcher | 2 St | |||
Material | Aluminium | |||
Montageoption | VESA, Wandmontage | |||
Betriebssysteme / Software | ||||
Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
Windows 8 (32-bit) | wird unterstützt | |||
Windows 8 (64-bit) | wird unterstützt | |||
Windows 8.1 (32-bit) | wird unterstützt | |||
Windows 8.1 (64-bit) | wird unterstützt | |||
Windows Embedded | WES7E | wird unterstützt | ||
WES7P | wird unterstützt | |||
WE8S | wird unterstützt | |||
Unterstützte BS | Windows, Windows Embedded | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja | |||
Lebenszyklus | ||||
Produktionsstart | Q2/2014 | |||
Voraussichtlich bis | Q4/2028 | |||
Herstellergarantie | ||||
Herstellergarantie | 2 Jahre |
