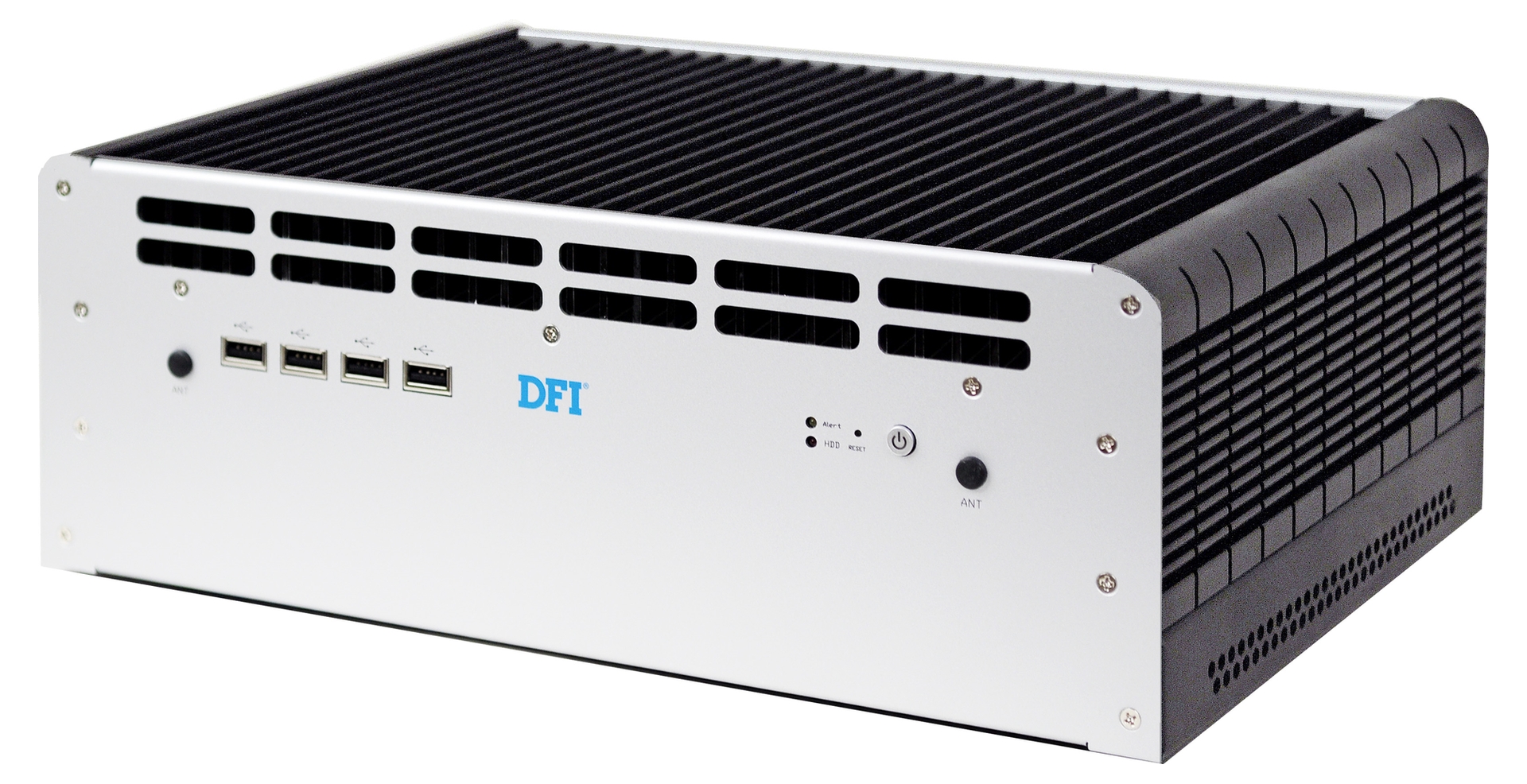

Embedded System
// Embedded System
// Passiv cooled
// [1 | 2] x Display
// [4 | 6 | 10] x Serial

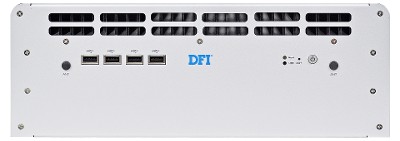

// 4 x USB (Front page)
// [2 | 4] x USB (Back side)
// 2 x G-LAN (Back side)
// 1 x PCI
// 2 x Mini-PCIe
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC310
| Allgemein | ||||
| SKU / Artikelnummer | EC310 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 750-EC3100-100G, 750-EC3100-200G, 750-EC3100-300G, 750-EC3100-500G | |||
| System | ||||
| Prozessor | Sockel | rPGA 988b (G2) | ||
| Chipsatz | Intel QM77 | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 / DDR3L | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 2048 x 1536 bei 60 Hz | ||
| DVI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Erweiterung | ||||
| PCI | Anzahl | 1 St | ||
| PCI Schnittstellen | 1x PCI | |||
| Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 2x Mini-PCIe | |||
| SIM | PCIe / USB 2.0 Unterstützung | 1 St | ||
| Storage | CF, mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC262 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel 82579LM (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel 82574L (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 7.0 | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||

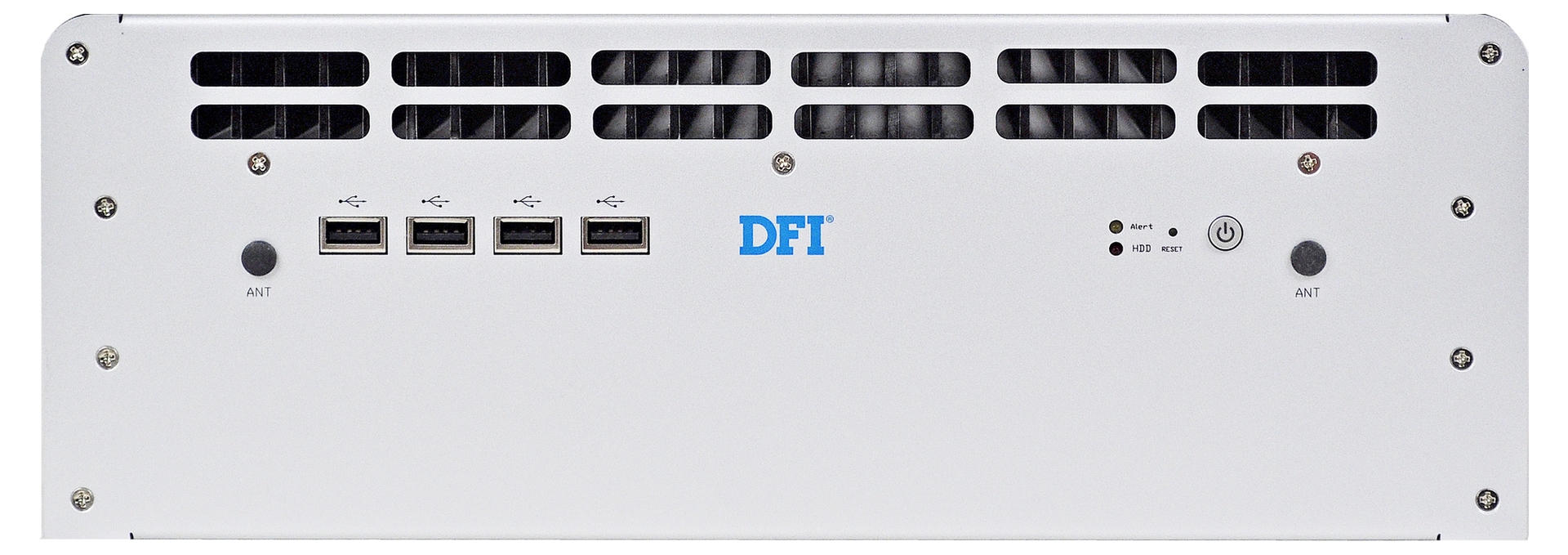

| Externe I/O (Frontseite) | ||||
| USB | USB v2.0 | 4 St | ||

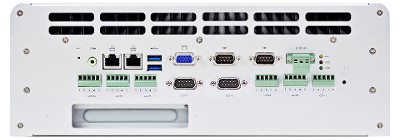

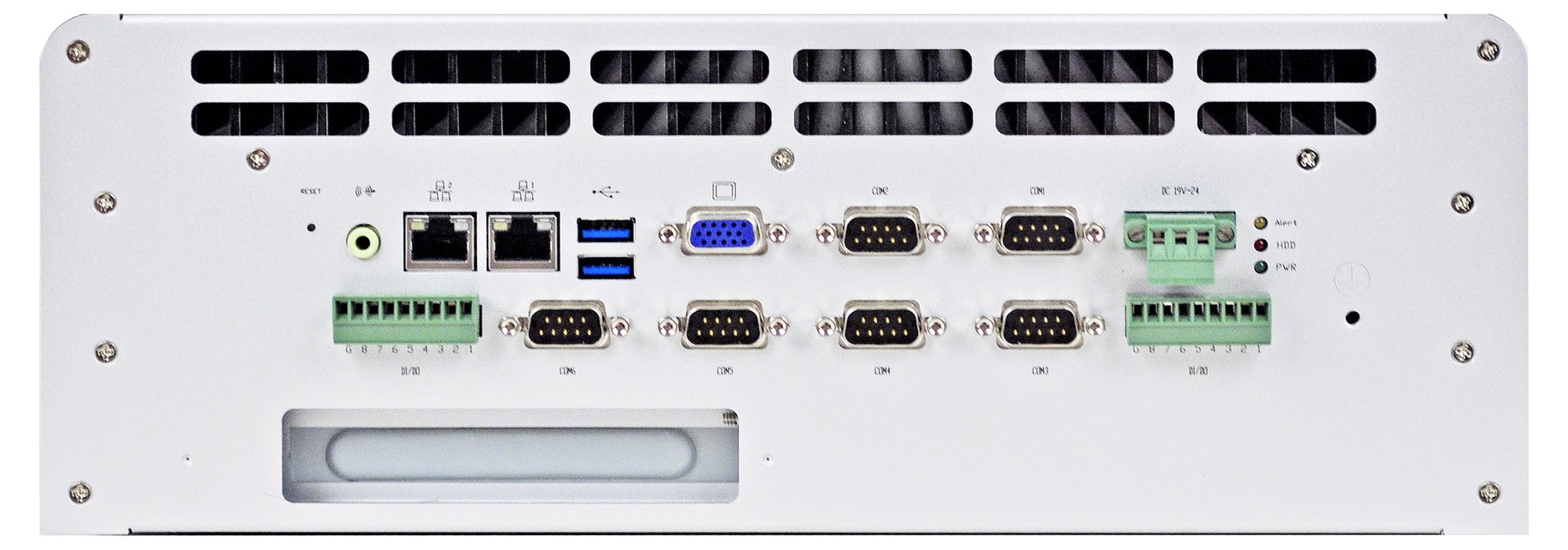

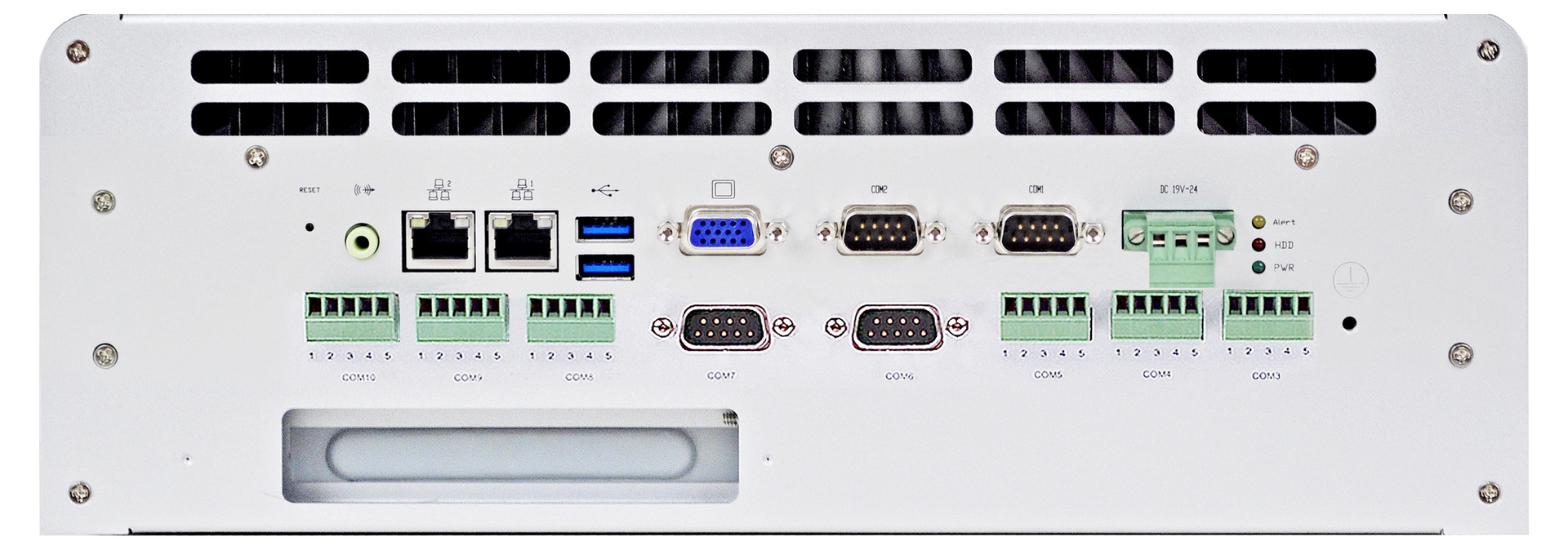

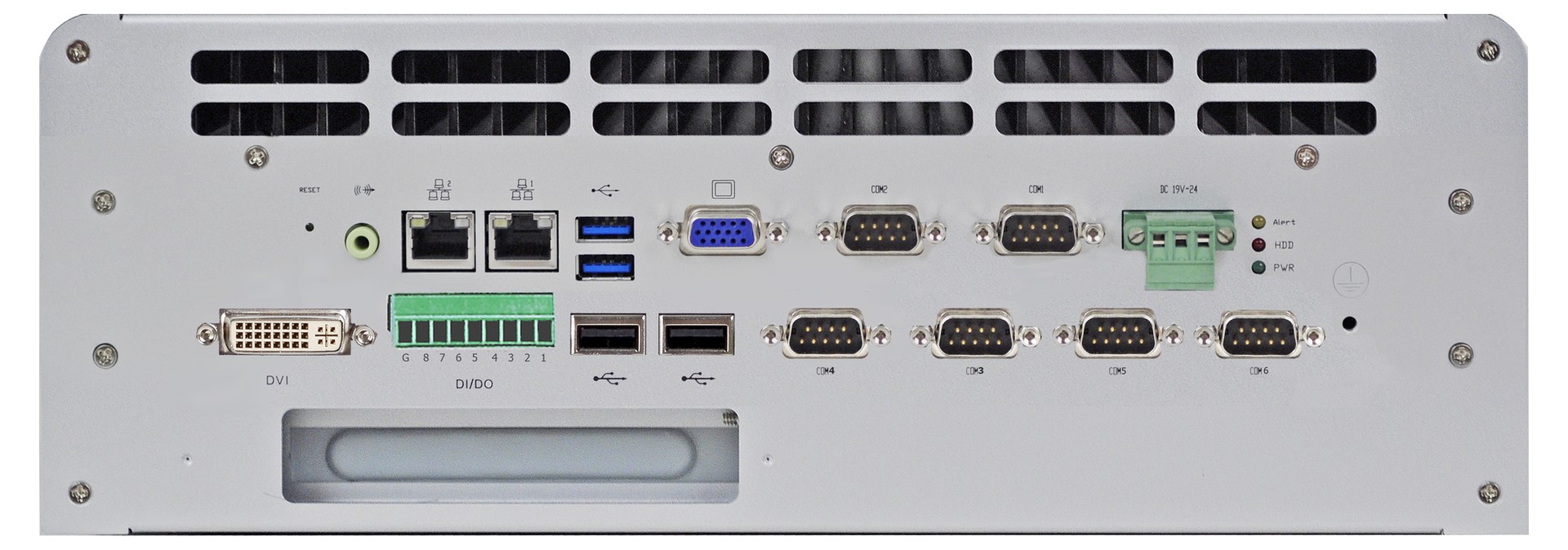

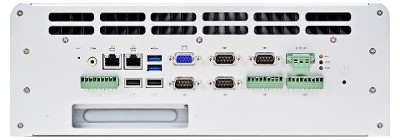

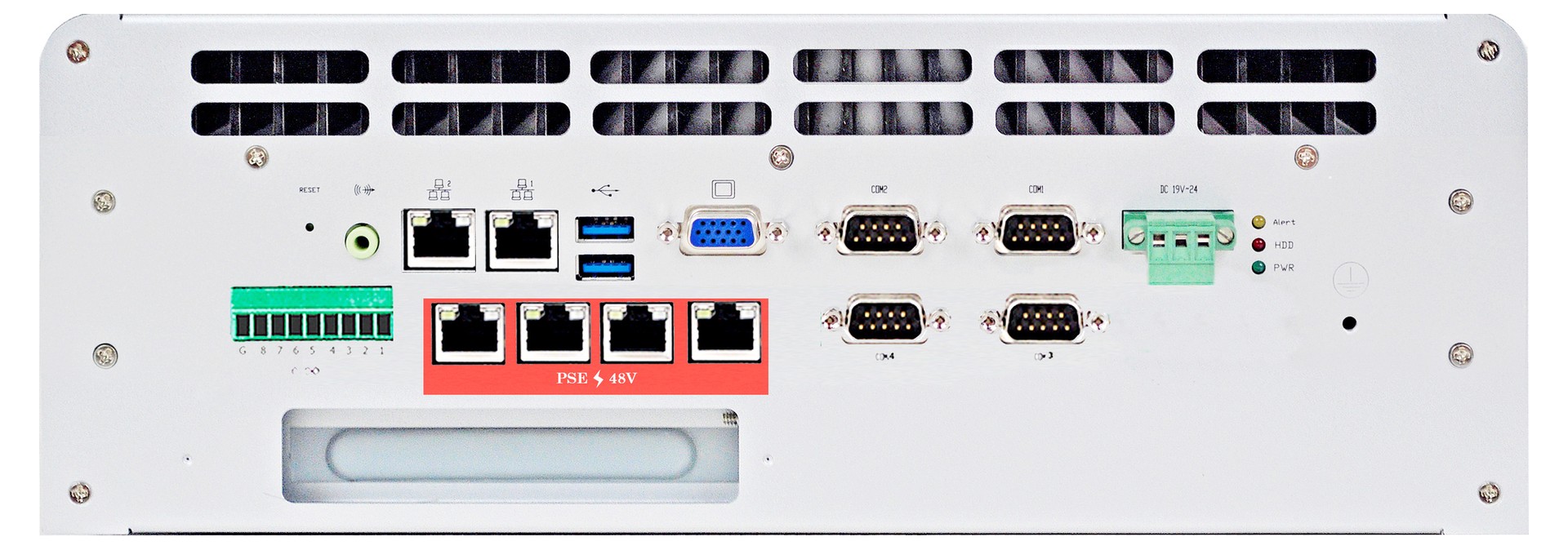

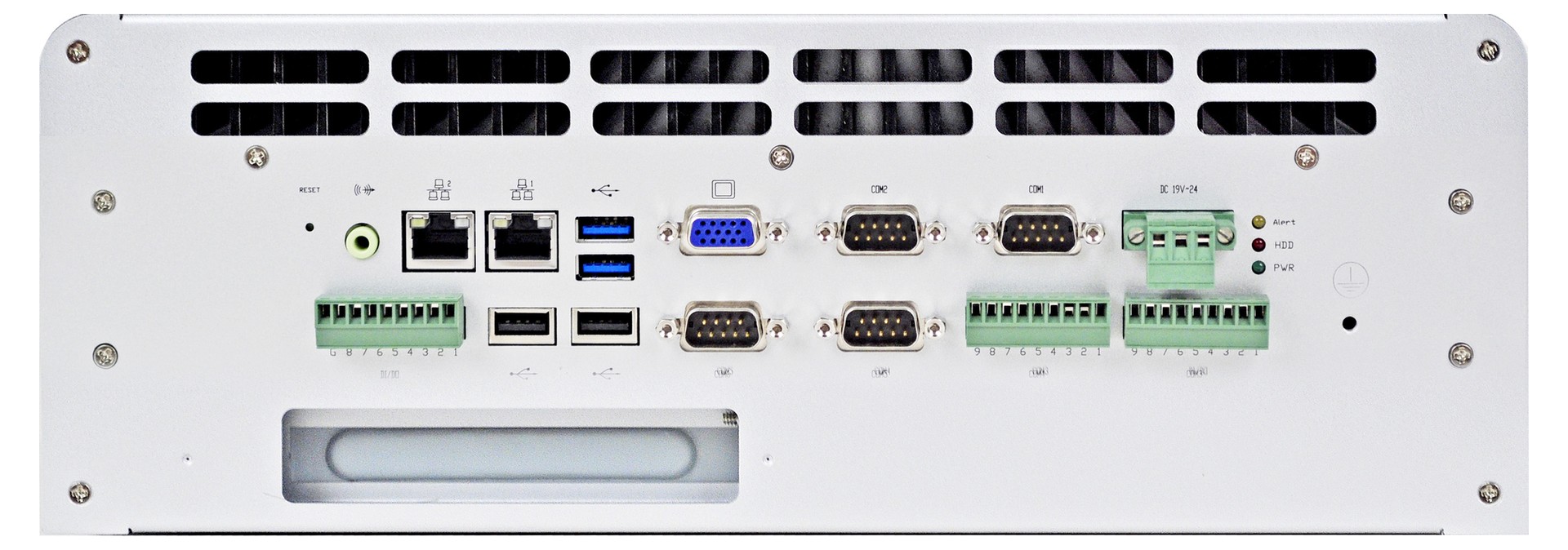

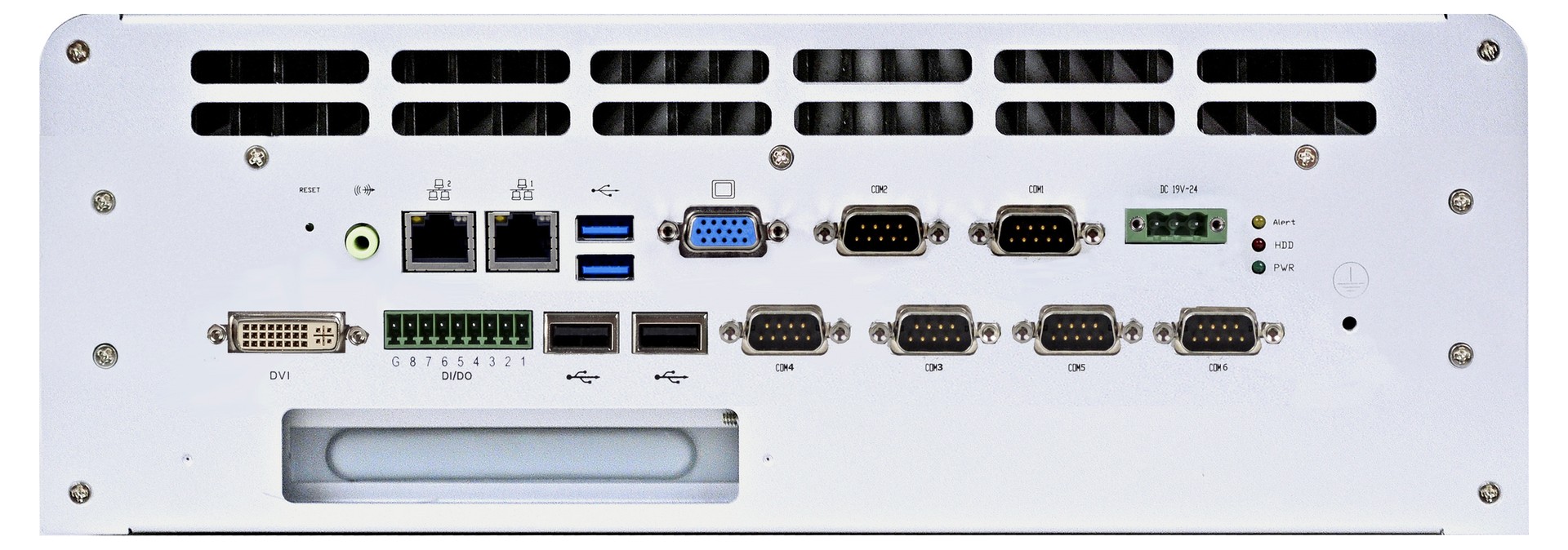

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| DVI | DVI-D Signal | 1 St, - | ||
| Audio | Line-Out | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 4 St, 6 St | |
| 5 Pin Terminal Stecker | 6 St, - | |||
| Digital I/O | Anzahl | 1 St, 2 St, - | ||
| Bits | 8-Bit, 16-Bit | |||
| Anschluss | 9 Pin Terminal Stecker | |||
| USB | USB v2.0 | 2 St, - | ||
| USB v3.0 | 2 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| POE | Protokoll | -, IEEE 802.3af / 15.4W | ||
| POE+ | Spannung | 48V | ||
| Stromversorgung - Eingang | DC: 9~36V, POE+: 48V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 2 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 60°C | |||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 341 mm | |||
| Tiefe | 223 mm | |||
| Höhe | 88 mm | |||
| Schock | mit HDD | 3G, halben Sinusschwingung, 11 ms Dauer | ||
| Gewicht | 9000 g | |||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Slot Brackets | Standard | 1 St | ||
| Antennenlöcher | 2 St | |||
| Farbe | Silber | |||
| Material | Aluminium | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows XP (32/64-bit) | wird unterstützt | ||
| Windows 7 (32/64-bit) | wird unterstützt | |||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Windows 8.1 (32-bit) | wird unterstützt | |||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Windows 10 (64-bit) | wird unterstützt | |||
| Windows Embedded | WES7E | wird unterstützt | ||
| WINCE7 | wird unterstützt | |||
| Unterstützte BS | Windows, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q4/2012 | |||
| Voraussichtlich bis | Q2/2019 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
