Embedded System
// Embedded System
// [Intel Core i3-7102E | Intel Core i5-7440EQ | Intel Core i7-7820EQ | Intel Xeon E3-1535M v6]
// [2,1 | 2,9 | 3 | 3,1] GHz
// Passiv gekühlt
// [1 | 2] x Anzeige
// 4 x Seriell
// 2 x USB (Frontseite)
// 4 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 2 x Mini-PCIe
// 1 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

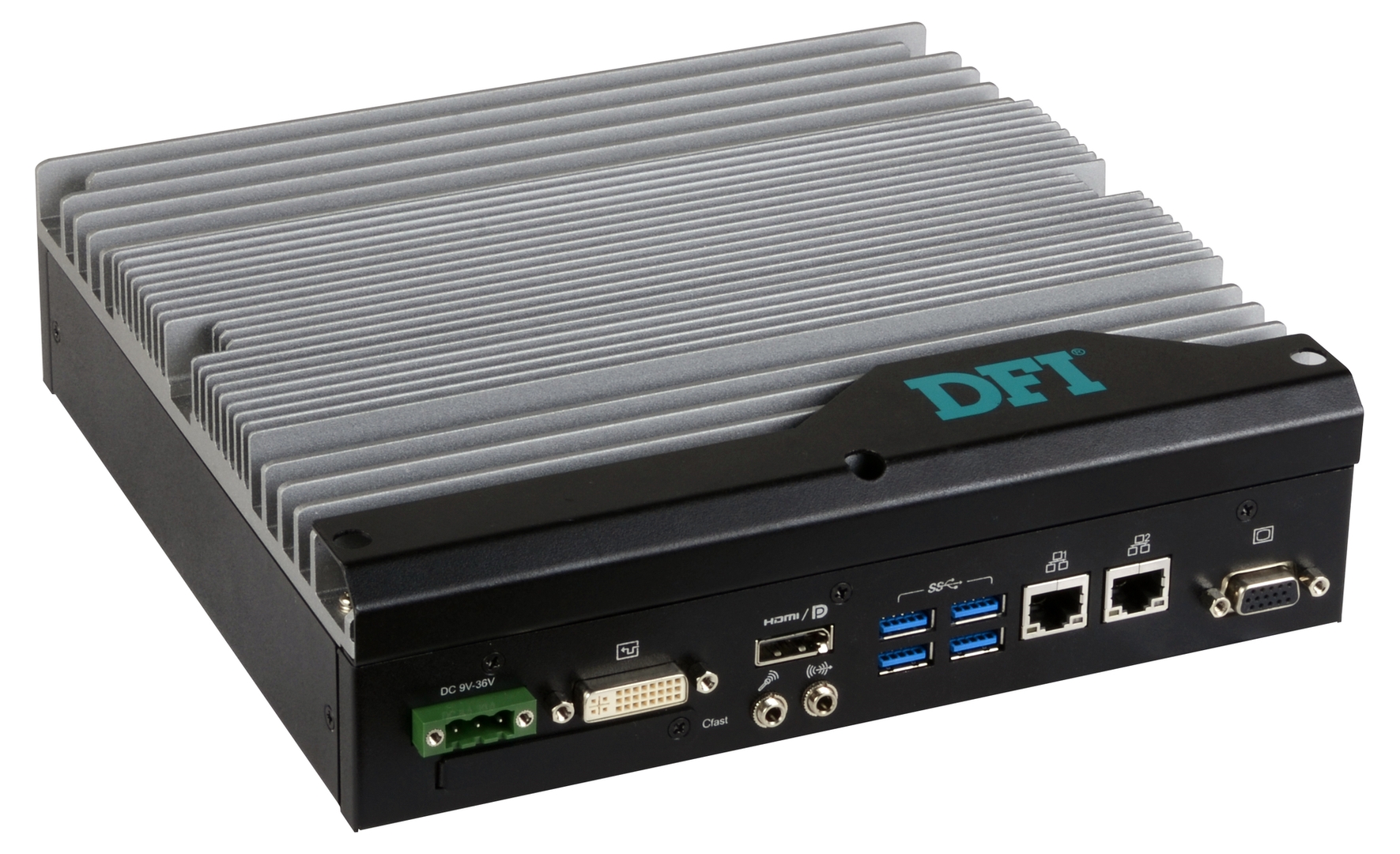

Basismodul: DFI EC500-KH
Allgemein | ||||
SKU / Artikelnummer | EC500-KH | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
Produkt-ID | 750-EC5002-000G, 750-EC5002-100G, 750-EC5002-200G, 750-EC5002-300G, 750-EC5002-400G | |||
System | ||||
Prozessor | Serie | Intel Kaby Lake | ||
Nummer | Intel Core i3-7102E, Intel Core i5-7440EQ, Intel Core i7-7820EQ, Intel Xeon E3-1535M v6 | |||
CPU Kerne | 2 St, 4 St | |||
Threads | 4 St, 8 St | |||
Sockel | BGA 1440 | |||
Basis Frequenz | 2,1 GHz, 2,9 GHz, 3 GHz, 3,1 GHz | |||
Max. Turbo-Taktfrequenz | 3,6 GHz, 4,2 GHz, - | |||
Cache | 6 MB, 8 MB | |||
Thermal Design Power (TDP) | 25 W, 45 W | |||
Chipsatz | Intel CM238, Intel QM175 | |||
Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
Frequenz | 2400 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 32 GB | |||
ECC | -, wird unterstützt | |||
BIOS | Insyde SPI 128 Mbit | |||
Grafik | ||||
Prozessor | Intel HD Graphics | |||
Leistungsmerkmal | Unterstützung | DirectX 11, OpenCL 2.1, OpenGL 5.0 | ||
HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
HW Encode | HEVC / H265, JPEG, MPEG2, VP 8 | |||
Bildschirme (Multidisplay) | 3 Displays | |||
VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
Erweiterung | ||||
Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
USB Unterstützung | Ja | |||
PCIe Schnittstellen | 2x Mini-PCIe | |||
M.2 | Slot 1 | Key ID | M | |
Interface | NVMe, Optane Memory, PCIe ×4 | |||
Unterstütze Abmaße | 2280 | |||
M.2 Key IDs | M | |||
Storage | CFast | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 2x G-LAN | |||

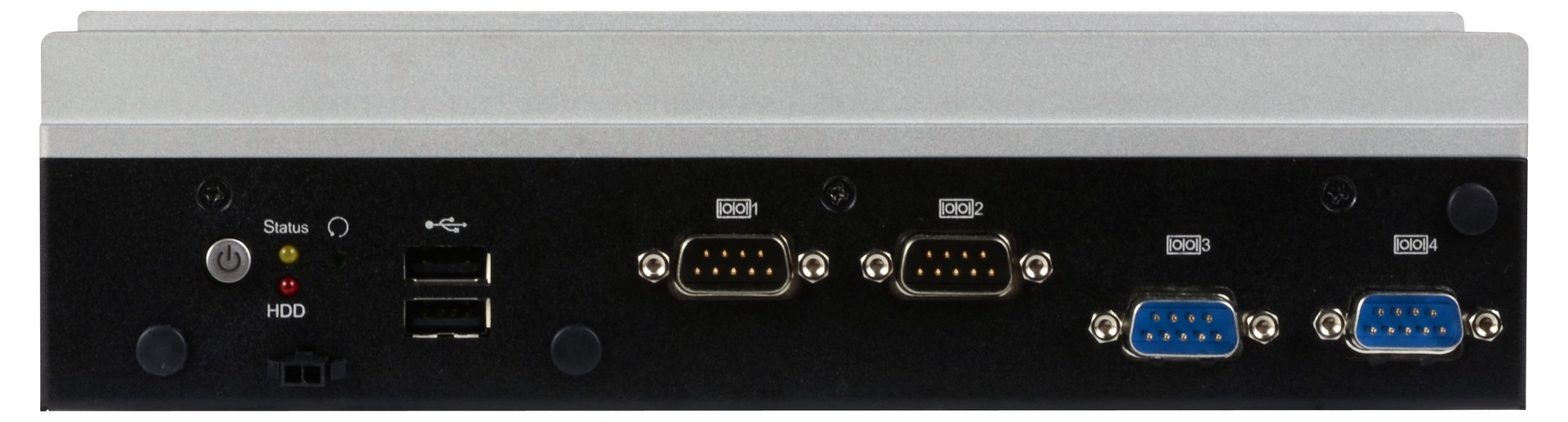

Externe I/O (Frontseite) | ||||
Seriell | RS-232 / 422 / 485 | DB-9 | 4 St | |
USB | USB v2.0 | 2 St | ||

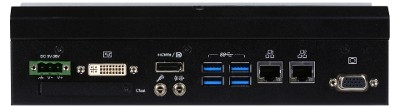

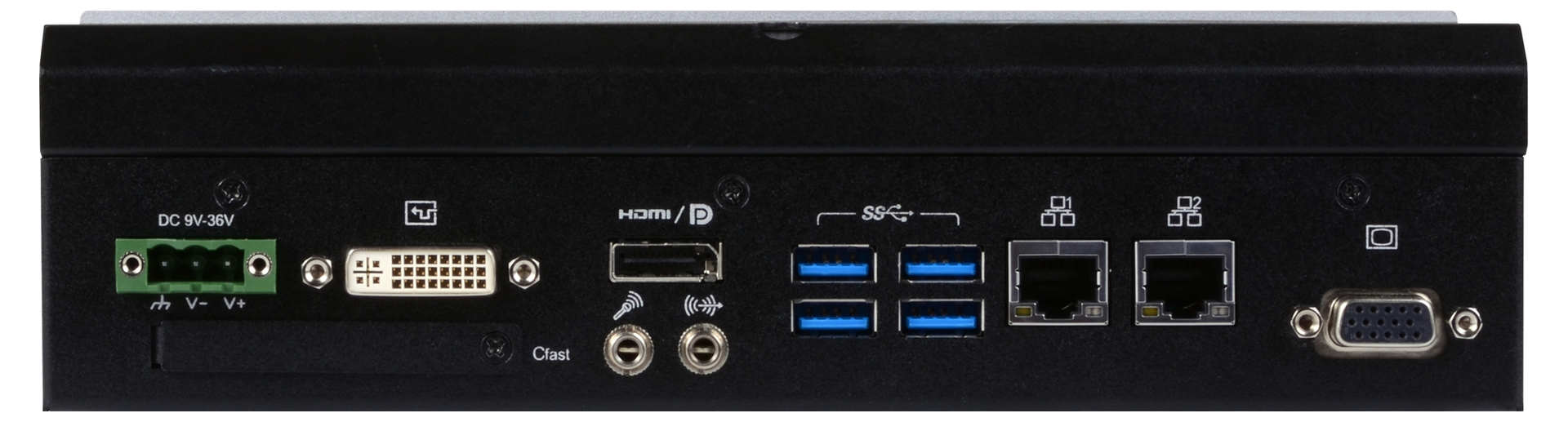

Externe I/O (Rückseite) | ||||
Anzeige | VGA | 1 St | ||
HDMI | 1 St, - | |||
Displayport | 1 St, - | |||
Audio | Line-Out | 1 St | ||
Ethernet | RJ-45 | 2 St | ||
USB | USB v3.0 | 4 St | ||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | Auf Anfrage | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 9~36V | |||
Anschluss | 3 Pin Terminal Stecker | |||
Stromversorgung - Eingang | DC: 9~36V | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 1 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -20° bis 60°C, -40° bis 70°C, -40° bis 75°C | ||
Betrieb (SSD) | -20° bis 60°C | |||
Betrieb (HDD) | 0° bis 50°C | |||
Lagerung | -20° bis 85°C | |||
Relative Luftfeuchtigkeit | Lagerung | 5 bis 95%, nicht kondensierend | ||
Abmaße | Formfaktor | Embedded System | ||
Breite | 222 mm | |||
Tiefe | 235 mm | |||
Höhe | 61 mm | |||
Vibration | Referenz Standard | IEC 68-2-64 | ||
Schock | Messdaten | 3G, halben Sinusschwingung, 11 ms Dauer | ||
Bedienelemente | Power | 1 St | ||
Reset | 1 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
System Status | 1 St | |||
Antennenlöcher | 4 St | |||
Farbe | Schwarz / Silber | |||
Material | Aluminium, Stahl | |||
Montageoption | Wandmontage | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
Unterstützte BS | Windows Embedded | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja | |||
Lebenszyklus | ||||
Produktionsstart | Q3/2020 | |||
Voraussichtlich bis | Q1/2032 | |||
Herstellergarantie | ||||
Herstellergarantie | 2 Jahre |
