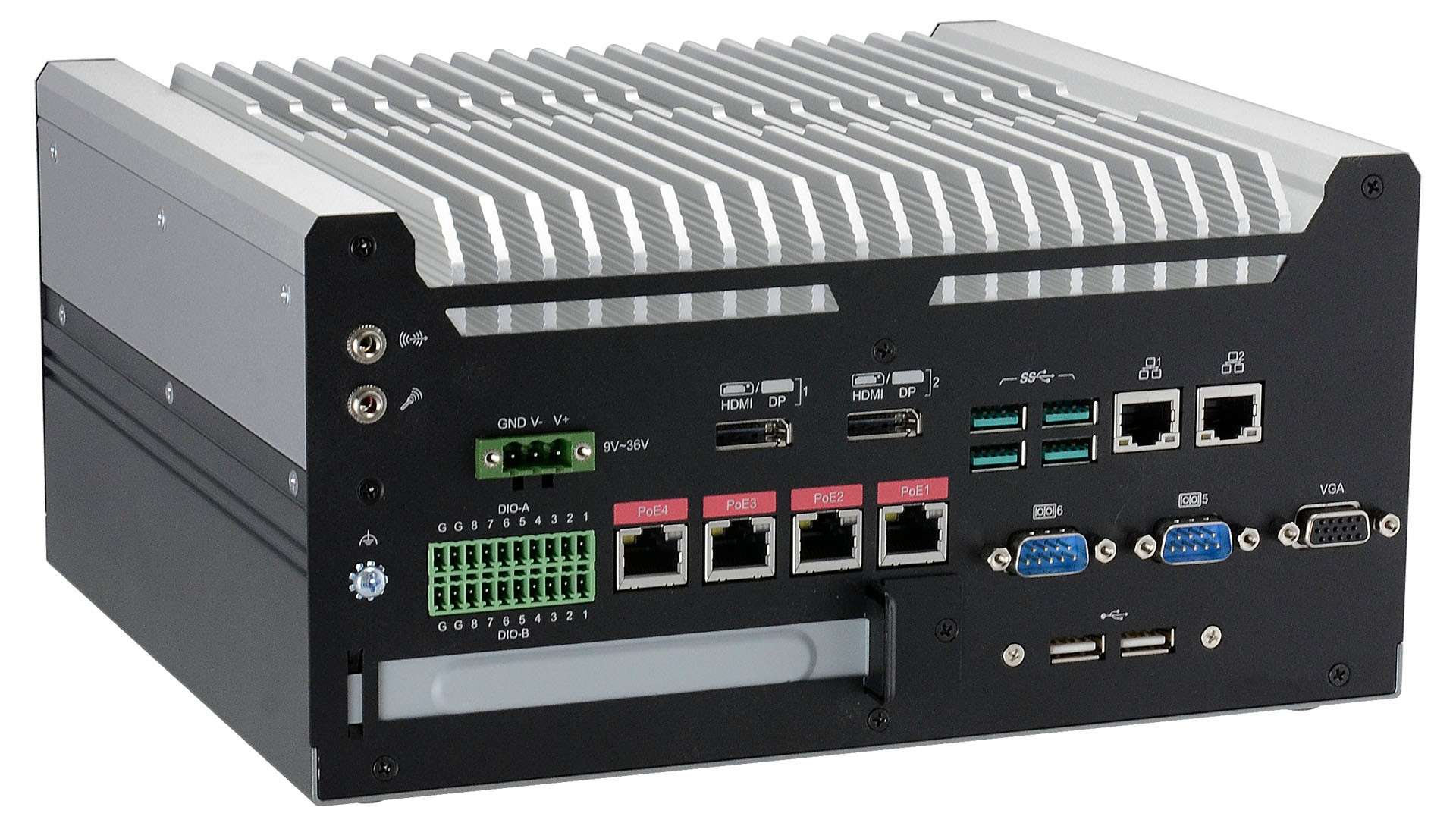

                            Embedded System
// Embedded System
// [- | Intel Core i5-8500T | Intel Core i7-8700T]
// [2,1 | 2,4 | -] GHz
// Passiv  cooled
// 1 x Display
// [6 | 9] x Serial
// 2 x USB (Front page)
// [6 | 8] x USB (Back side)
// [2 | 6] x G-LAN (Back side)
// 1 x PCI
// 3 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
                                                        Standardkonfiguration
                                                        Individualkonfiguration

                                    Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

Basismodul: DFI EC510-CS
| Allgemein | ||||
| SKU / Artikelnummer | EC510-CS | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 750-EC5102-000G, 750-EC5102-100G, 750-EC5102-200G, 750-EC5102-300G, 750-EC5102-400G, 750-EC5102-500G, 750-EC5102-600G, 750-EC5102-700G, 750-EC5102-800G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Coffee Lake | |||
| Nummer | -, Intel Core i5-8500T, Intel Core i7-8700T | |||
| CPU Kerne | 6 St, - | |||
| Threads | 6 St, 12 St, - | |||
| Sockel | LGA 1151 (H4) | |||
| Basis Frequenz | 2,1 GHz, 2,4 GHz, - | |||
| Max. Turbo-Taktfrequenz | 3,5 GHz, 4 GHz, - | |||
| Cache | 9 MB, 12 MB, - | |||
| Thermal Design Power (TDP) | 35 W | |||
| Chipsatz | Intel H310, Intel Q370 | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 2400 / 2666 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| BIOS | AMI SPI 128 Mbit | |||
| Grafik | ||||
| Prozessor | -, Intel UHD Graphics 630 | |||
| Leistungsmerkmal | Unterstützung | DirectX 11, OpenCL 2.1, OpenGL 5.0 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | HEVC / H265, JPEG/MJPEG, VP 8 | |||
| Bildschirme (Multidisplay) | 2 Displays, 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| PCI | Anzahl | 1 St | ||
| PCI Schnittstellen | 1x PCI | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 2), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | M | ||
| Interface | NVMe, PCIe ×4, SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 3 | Key ID | B | ||
| Interface | PCIe ×1 (Gen. 3), USB 3.0 | |||
| Unterstütze Abmaße | 3042, 3052 | |||
| M.2 Key IDs | B, E, M | |||
| Storage | M.2 | |||
| Storage (Zugriff von außen) | Ja (direkt) | |||
| Audio | ||||
| Chipsatz | Realtek ALC888 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 11.0 | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | Raid Unterstützung | RAID 0/1 | -, wird unterstützt | |

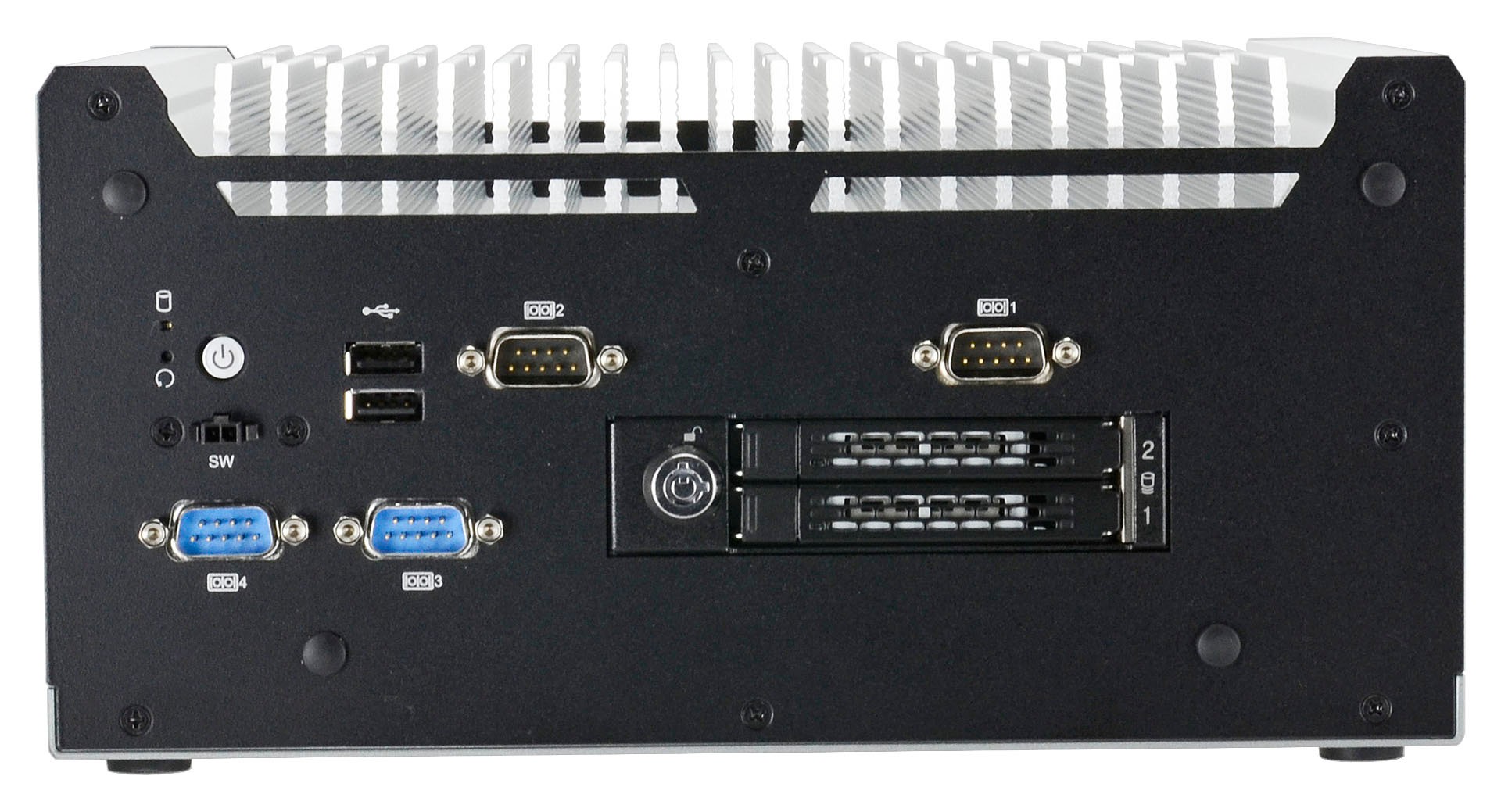

| Externe I/O (Frontseite) | ||||
| Seriell | RS-232 / 422 / 485 | DB-9 | 4 St | |
| USB | USB v2.0 | 2 St | ||

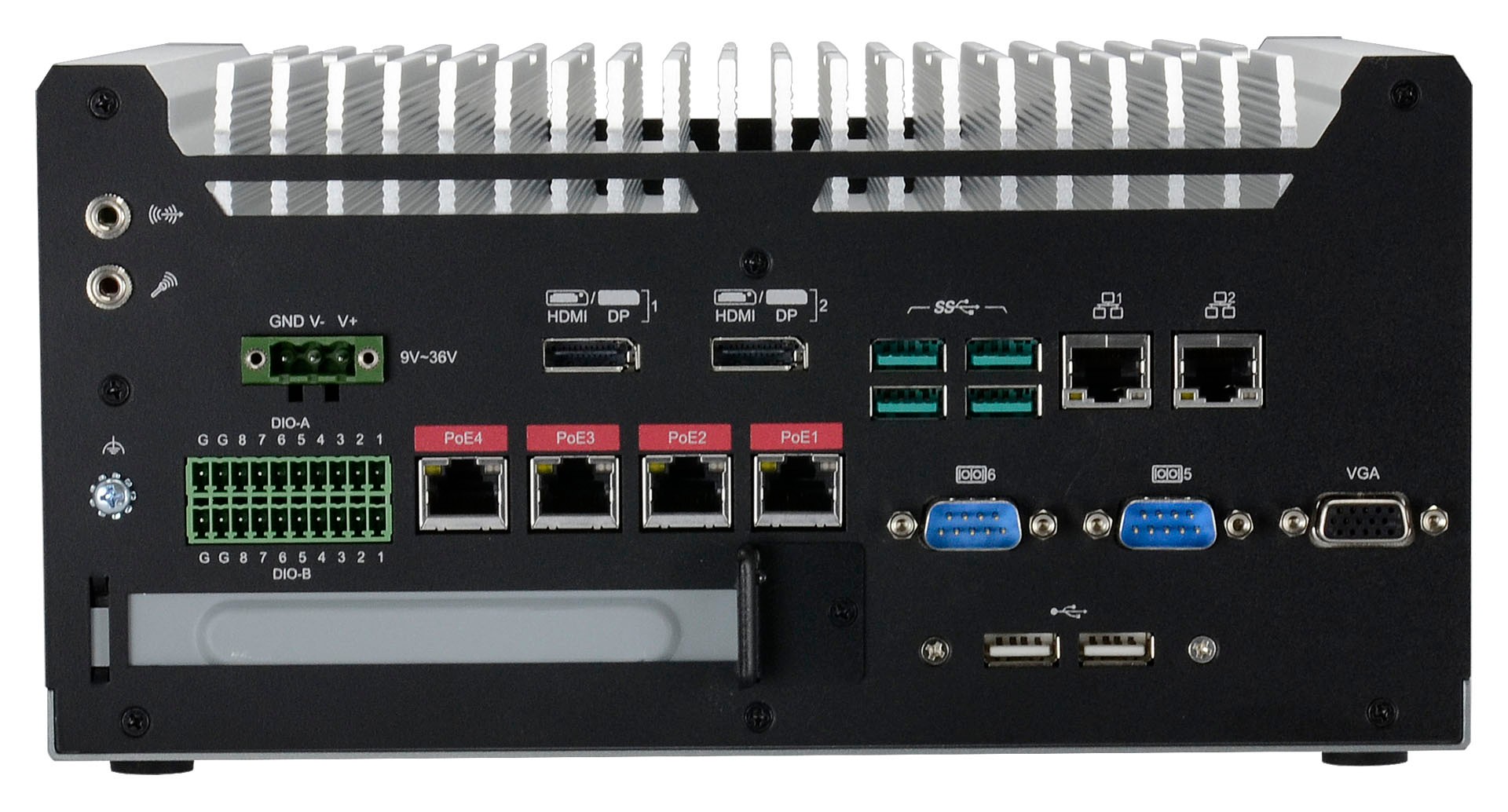

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| DP++ / HDMI Dual Connector | 1 St, 2 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St, 6 St | ||
| RJ-45 mit POE | 4 St, - | |||
| Seriell | RS-232 | DB-9 | 2 St | |
| RS-232 / 422 / 485 | DB-9 | 3 St, - | ||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit, 16-Bit | |||
| Anschluss | 20 Pin Terminal Stecker | |||
| USB | USB v2.0 | 2 St, - | ||
| USB v3.1 Gen. 1 | 4 St, - | |||
| USB v3.1 Gen. 2 | 4 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Extern | Einbauschacht 2.5" | 2 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb (SSD) | -20° bis 60°C | ||
| Lagerung | -20° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 255,3 mm | |||
| Tiefe | 224 mm | |||
| Höhe | 124,6 mm | |||
| Vibration | Referenz Standard | IEC 68-2-64 | ||
| Schock | Messdaten | 3G, halben Sinusschwingung, 11 ms Dauer | ||
| Gewicht | 5100 g | |||
| Bedienelemente | Power | 1 St | ||
| Power (Terminal Anschluss) | 1 St | |||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Slot Brackets | Standard | 1 St | ||
| Antennenlöcher | 4 St | |||
| Farbe | Schwarz / Silber | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | UKCA | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q1 / 2021 | |||
| Voraussichtlich bis | Q2/2034 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
