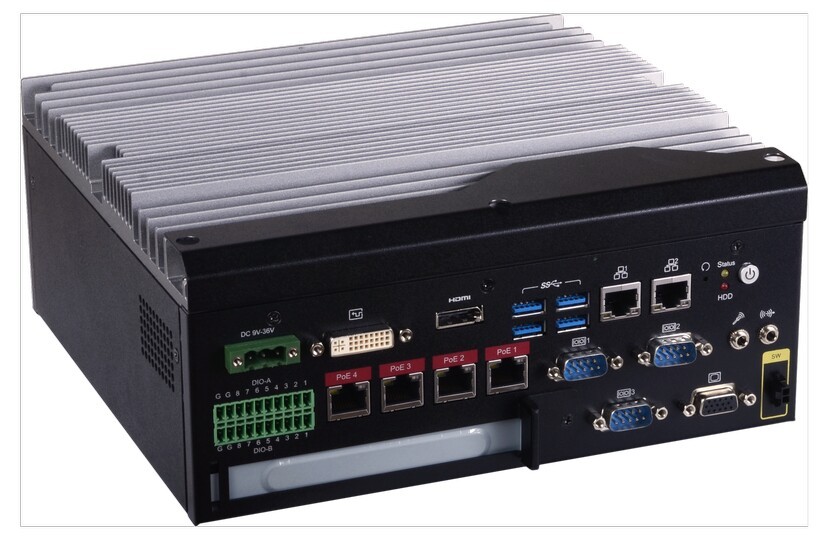

Embedded System
Achtung, EOL-Hinweis: Details
// Embedded System
// Intel Skylake
// Passiv gekühlt
// 3 x Anzeige
// 3 x Seriell
// 4 x USB (Rückseite)
// 6 x G-LAN (Rückseite)
// 1 x PCI
// 2 x Mini-PCIe
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC510-SD
Allgemein | ||||
SKU / Artikelnummer | EC510-SD | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
Produkt-ID | 750-EC5101-000G, 750-EC5101-100G | |||
System | ||||
Prozessor | Serie | Intel Skylake | ||
Sockel | LGA 1151 (H4) | |||
Chipsatz | Intel Q170 | |||
Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
Frequenz | 1866 / 2133 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 32 GB | |||
BIOS | Insyde SPI 128 Mbit | |||
Grafik | ||||
Prozessor | Intel HD Graphics | |||
Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 5.0 | ||
HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
HW Encode | AVC / H.264, MPEG2, VP 8, VP 9 | |||
Bildschirme (Multidisplay) | 3 Displays | |||
VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
DVI | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
Erweiterung | ||||
PCI | Anzahl | 1 St | ||
PCI Schnittstellen | 1x PCI | |||
Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
USB Unterstützung | Ja | |||
mSATA Unterstützung | Ja | |||
Volle Bautiefe | Anzahl | 1 St | ||
USB Unterstützung | Ja | |||
PCIe Schnittstellen | 2x Mini-PCIe | |||
Storage | mSATA | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | ||
Anzahl | 4 St | |||
Controller | Chipsatz | Intel I219V PCIe (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 6x G-LAN | |||
Interne I/O | ||||
Serial-ATA | Raid Unterstützung | RAID 0/1 | wird unterstützt | |
RAID Unterstützung | RAID 0/1 | |||

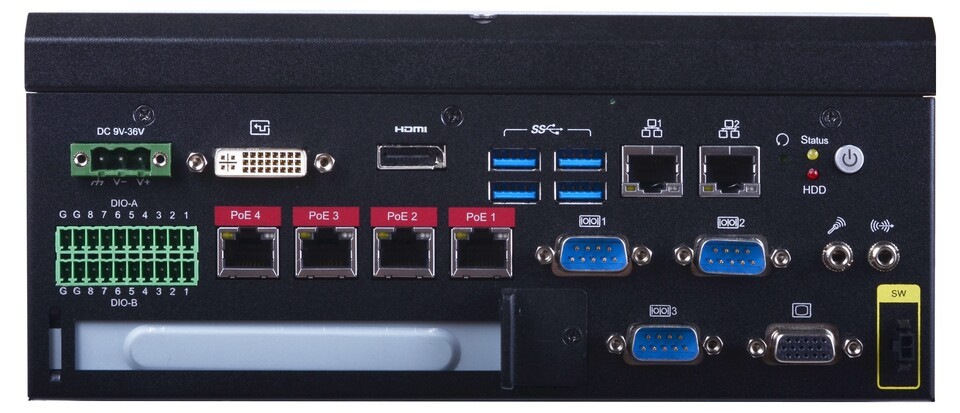

Externe I/O (Rückseite) | ||||
Anzeige | VGA | 1 St | ||
HDMI | 1 St | |||
DVI | DVI-D Signal | 1 St | ||
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
Ethernet | RJ-45 | 2 St, 6 St | ||
RJ-45 mit POE | 4 St, - | |||
Seriell | RS-232 / 422 / 485 | DB-9 | 3 St | |
Digital I/O | Anzahl | 1 St | ||
Bits | 16-Bit | |||
Anschluss | 20 Pin Terminal Stecker | |||
USB | USB v3.0 | 4 St | ||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 9~36V | |||
Anschluss | 3 Pin Terminal Stecker | |||
POE | Anschlüsse | 4 St, - | ||
Protokoll | -, IEEE 802.3af / 15.4W | |||
Stromversorgung - Eingang | DC: 9~36V | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 2 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb (SSD) | 0° bis 50°C | ||
Lagerung | -20° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Lagerung | 5 bis 95%, nicht kondensierend | |||
Abmaße | Formfaktor | Embedded System | ||
Breite | 235 mm | |||
Tiefe | 222 mm | |||
Höhe | 102,5 mm | |||
Gewicht | 4100 g | |||
Bedienelemente | Power | 1 St | ||
Power (Terminal Anschluss) | 1 St | |||
Reset | 1 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Slot Brackets | Standard | 1 St | ||
Farbe | Schwarz / Silber | |||
Material | Aluminium | |||
Montageoption | Wandmontage | |||
Betriebssysteme / Software | ||||
Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
Windows 8 (64-bit) | wird unterstützt | |||
Windows 8.1 (64-bit) | wird unterstützt | |||
Windows 10 (64-bit) | wird unterstützt | |||
Unterstützte BS | Windows | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja | |||
Lebenszyklus | ||||
Produktionsstart | Q3/2015 | |||
Voraussichtlich bis | Q2/2020 | |||
Herstellergarantie | ||||
Herstellergarantie | 2 Jahre |
