Embedded System
// Embedded System
// Intel Core i5-7440EQ
// 2,9 GHz
// Passiv gekühlt
// 3 x Anzeige
// 8 x Seriell
// 2 x USB (Frontseite)
// 8 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 2 x PCI
// 1 x PCIe x16
// 2 x Mini-PCIe
// 1 x M.2 Slot
// 9~36V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC531-KH
Allgemein | ||||
SKU / Artikelnummer | EC531-KH | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
Produkt-ID | 750-EC5312-100G | |||
System | ||||
Prozessor | Vertikales Segment | Embedded | ||
Serie | Intel Kaby Lake | |||
Nummer | Intel Core i5-7440EQ | |||
CPU Kerne | 4 St | |||
Threads | 4 St | |||
Sockel | BGA 1440 | |||
Basis Frequenz | 2,9 GHz | |||
Max. Turbo-Taktfrequenz | 3,6 GHz | |||
Cache | 6 MB | |||
Thermal Design Power (TDP) | 45 W | |||
Chipsatz | Intel QM175 | |||
Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
Memory Type | DDR4 | |||
Frequenz | 2400 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 64 GB | |||
BIOS | Insyde SPI 128 Mbit | |||
Grafik | ||||
Prozessor | Intel HD Graphics 630 | |||
Leistungsmerkmal | Unterstützung | DirectX 11, OpenCL 2.1, OpenGL 5.0 | ||
HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
HW Encode | HEVC / H265, JPEG, MPEG2, VP 8 | |||
Bildschirme (Multidisplay) | 3 Displays | |||
VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
Erweiterung | ||||
PCI | Anzahl | 2 St | ||
PCI Schnittstellen | 2x PCI | |||
PCIe x16 | x16 Signal | Anzahl | 1 St | |
Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
USB Unterstützung | Ja | |||
PCIe Schnittstellen | 1x PCIe x16, 2x Mini-PCIe | |||
M.2 | Slot 1 | Key ID | M | |
Interface | NVMe, PCIe ×4 | |||
Unterstütze Abmaße | 2280 | |||
M.2 Key IDs | M | |||
SIM | PCIe / USB 2.0 Unterstützung | 2 St | ||
Storage (Zugriff von außen) | Ja (direkt) | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I211IT PCIe (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 2x G-LAN | |||
Interne I/O | ||||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
Raid Unterstützung | RAID 0/1 | wird unterstützt | ||
RAID Unterstützung | RAID 0/1 | |||

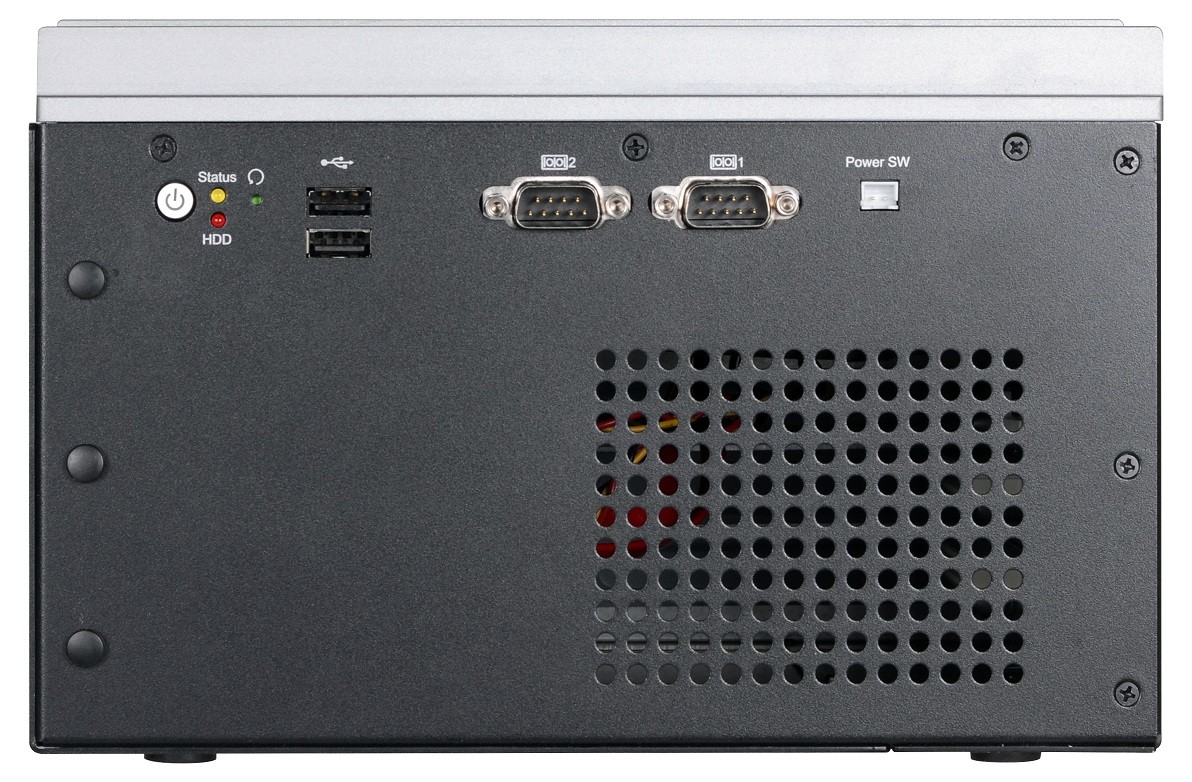

Externe I/O (Frontseite) | ||||
Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
USB | USB v2.0 | 2 St | ||

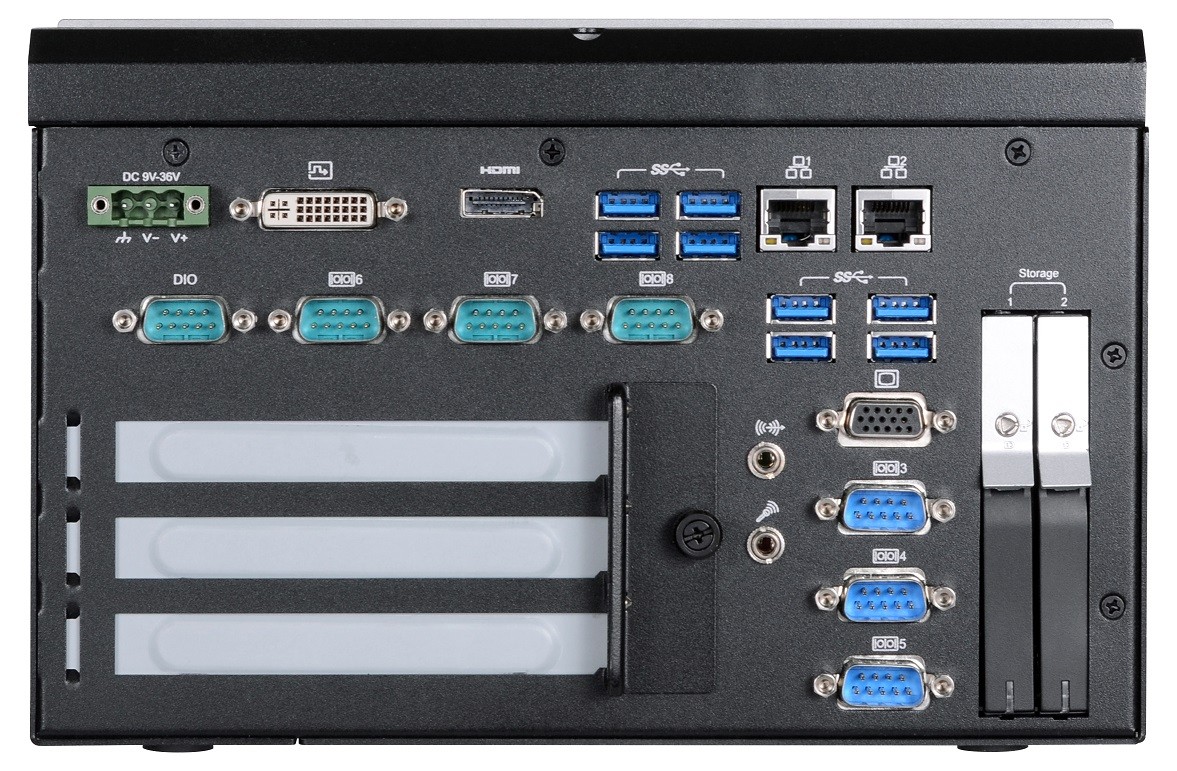

Externe I/O (Rückseite) | ||||
Anzeige | VGA | 1 St | ||
HDMI | 1 St | |||
DVI | DVI-D Signal | 1 St | ||
Audio | Line-Out | 1 St | ||
Ethernet | RJ-45 | 2 St | ||
Seriell | RS-232 / 422 / 485 | DB-9 | 6 St | |
Digital I/O | Anzahl | 1 St | ||
Bits | 16-Bit | |||
Anschluss | DB-9 | |||
USB | USB v3.0 | 8 St | ||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | v2.0 | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 9~36V | |||
Anschluss | 3 Pin Terminal Stecker | |||
Stromversorgung - Eingang | DC: 9~36V | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 2 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb (SSD) | -20° bis 60°C | ||
Betrieb (HDD) | 0° bis 50°C | |||
Lagerung | -20° bis 85°C | |||
Relative Luftfeuchtigkeit | Lagerung | 5 bis 95%, nicht kondensierend | ||
Abmaße | Formfaktor | Embedded System | ||
Breite | 222 mm | |||
Tiefe | 235 mm | |||
Höhe | 154 mm | |||
Vibration | Referenz Standard | IEC 68-2-64 | ||
Schock | Messdaten | 3G, halben Sinusschwingung, 11 ms Dauer | ||
Bedienelemente | Power | 1 St | ||
Power (Terminal Anschluss) | 1 St | |||
Reset | 1 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Antennenlöcher | 3 St | |||
Farbe | Schwarz / Silber | |||
Material | Aluminium, Stahl | |||
Montageoption | Wandmontage | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
Unterstützte BS | Windows Embedded | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja | |||
Lebenszyklus | ||||
Produktionsstart | Q4/2018 | |||
Voraussichtlich bis | Q1/2032 | |||
Herstellergarantie | ||||
Herstellergarantie | 2 Jahre |
