Embedded System
Produkt ist EOL (End Of Life)!
// Embedded System
// [- | Intel Celeron G1820TE | Intel Core i3-4330TE | Intel Core i3-4340TE | Intel Core i3-4350T | Intel Core i5-4570TE | Intel Core i5-4590T | Intel Core i7-4770TE | Intel Pentium G3320TE]
// [2 | 2,2 | 2,3 | 2,4 | 2,6 | 2,7 | 3,1 | -] GHz
// Passiv gekühlt
// [1 | 2] x Anzeige
// [1 | 6] x Seriell
// [4 | 8] x USB (Frontseite)
// 2 x G-LAN (Frontseite)
// 2 x PCI
// 1 x PCIe x16
// 1 x Mini-PCIe
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC532-HD
| Allgemein | ||||
| SKU / Artikelnummer | EC532-HD | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Serie | Intel Haswell | ||
| Nummer | -, Intel Celeron G1820TE, Intel Core i3-4330TE, Intel Core i3-4340TE, Intel Core i3-4350T, Intel Core i5-4570TE, Intel Core i5-4590T, Intel Core i7-4770TE, Intel Pentium G3320TE | |||
| CPU Kerne | 2 St, 4 St, - | |||
| Threads | 2 St, 4 St, 8 St, - | |||
| Sockel | LGA 1150 (H3) | |||
| Basis Frequenz | 2 GHz, 2,2 GHz, 2,3 GHz, 2,4 GHz, 2,6 GHz, 2,7 GHz, 3,1 GHz, - | |||
| Cache | 2 MB, 3 MB, 4 MB, 6 MB, 8 MB, - | |||
| Thermal Design Power (TDP) | 35 W, 45 W, - | |||
| Chipsatz | Intel H81 | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Erweiterung | ||||
| PCI | Anzahl | 2 St | ||
| PCI Schnittstellen | 2x PCI | |||
| PCIe x16 | x16 Signal | Anzahl | 1 St | |
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x16 | |||
| Audio | ||||
| Chipsatz | Realtek ALC886 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210 PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I217 (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

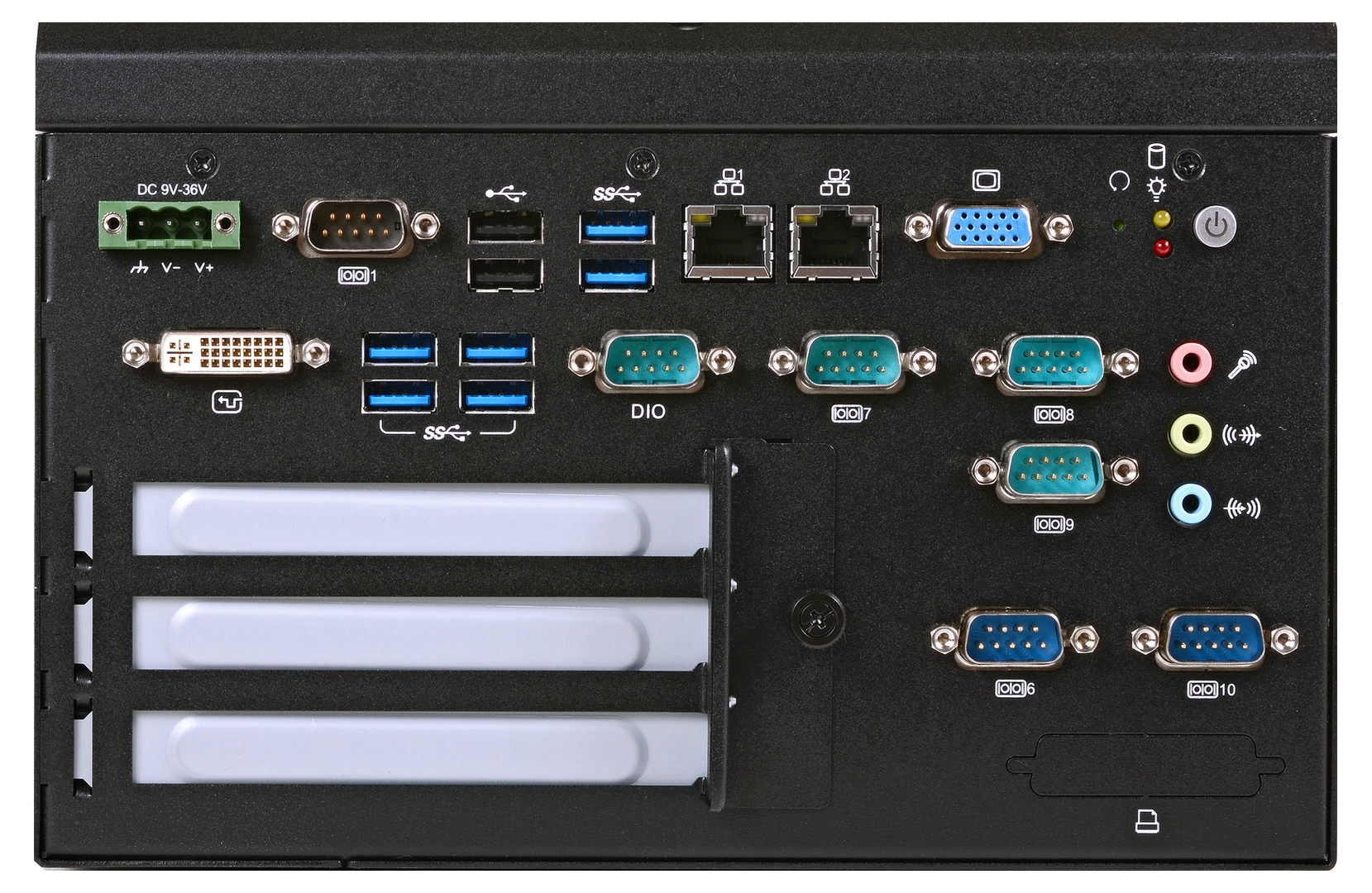

| Externe I/O (Frontseite) | ||||
| Anzeige | VGA | 1 St | ||
| DVI | DVI-I Signal | 1 St, - | ||
| Audio | Line-In | 1 St, - | ||
| Line-Out | 1 St, - | |||
| Mic-In | 1 St, - | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 | DB-9 | 1 St, 3 St | |
| RS-232 / 422 / 485 | DB-9 | 3 St, - | ||
| Digital I/O | Anzahl | 1 St, - | ||
| Bits | 8-Bit | |||
| Anschluss | DB-9 | |||
| USB | USB v2.0 | 2 St | ||
| USB v3.0 | 2 St, 6 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 2 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 45°C | ||
| Lagerung | -20° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 235 mm | |||
| Tiefe | 222 mm | |||
| Höhe | 154 mm | |||
| Vibration | Referenz Standard | IEC 68-2-6 | ||
| Schock | mit HDD | 3G, halben Sinusschwingung, 11 ms Dauer | ||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Slot Brackets | Standard | 3 St | ||
| Farbe | Schwarz / Silber | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows XP (32/64-bit) | wird teilweise unterstützt | ||
| Windows 7 (32/64-bit) | wird unterstützt | |||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Windows 8.1 (32-bit) | wird unterstützt | |||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Windows Embedded | WES7E | wird unterstützt | ||
| WES7P | wird unterstützt | |||
| WE8S | wird unterstützt | |||
| Unterstützte BS | Windows, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q4/2015 | |||
| Voraussichtlich bis | Q3/2019 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
