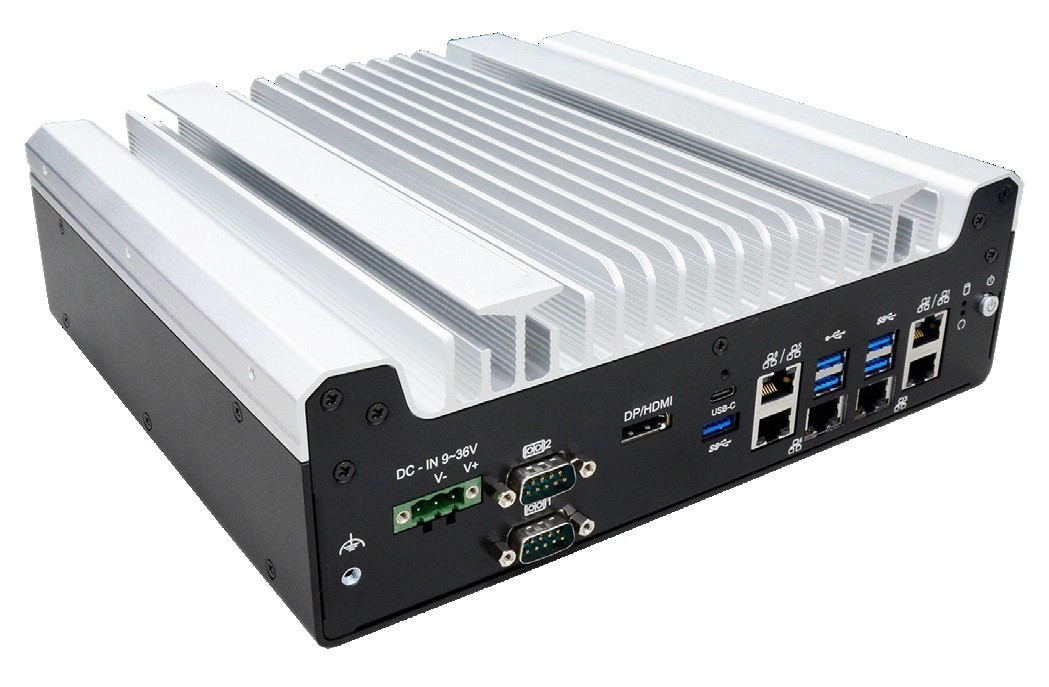

Embedded System
// Embedded System
// Intel Core i7-14700T
// Passiv cooled
// 2 x Display
// [6 | 10] x Serial
// 6 x USB (Front page)
// 6 x G-LAN (Front page)
// 1 x Mini-PCIe
// 3 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC600-RPS
| Allgemein | ||||
| SKU / Artikelnummer | EC600-RPS | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 750-EC60000-000G, 750-EC60000-100G, 750-EC60000-200G, 750-EC60000-300G | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake / Raptor Lake | ||
| Nummer | Intel Core i7-14700T | |||
| CPU Kerne | 20 St | |||
| Threads | 28 St | |||
| Sockel | LGA 1700 (H6) | |||
| Max. Turbo-Taktfrequenz | 5,2 GHz | |||
| Performance-core Grundtaktfrequenz | 1,3 GHz | |||
| Performance-core Max Turbo Frequenz | 5 GHz | |||
| Efficient-core Grundtaktfrequenz | 0,9 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,7 GHz | |||
| Cache | 33 MB | |||
| Grundleistungsaufnahme des Prozessors | 35 W | |||
| Maximale Turbo-Leistungsaufnahme | 106 W | |||
| Chipsatz | Intel H610E, Intel R680E | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 4800 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | -, wird unterstützt | |||
| BIOS | AMI SPI 256 Mbit | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics 770 | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4, SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | M | ||
| Interface | PCIe ×4 | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 3 | Key ID | B | ||
| Interface | 5G / Storage Module, PCIe ×1 (Gen. 3), SATA III, USB 3.0 | |||
| Unterstütze Abmaße | 3042, 3052 | |||
| Slot 4 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 5 | Key ID | A | ||
| Interface | OOB | |||
| Unterstütze Abmaße | 3042 | |||
| M.2 Key IDs | B, M | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 3 St | |||
| Netzwerk | 6x G-LAN | |||

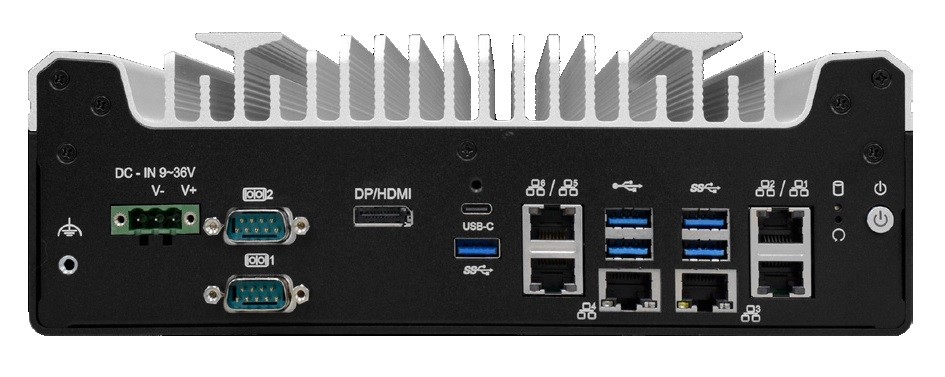

| Externe I/O (Frontseite) | ||||
| Anzeige | DP++ / HDMI Dual Connector | 1 St | ||
| DP USB-C | 1 St | |||
| Ethernet | RJ-45 | 4 St, 6 St | ||
| RJ-45 mit POE | 2 St, - | |||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | DB-9 | |||
| USB | USB v3.1 (Gen 2, Type C) | 1 St | ||
| USB v3.2 (Gen 2) | 5 St | |||

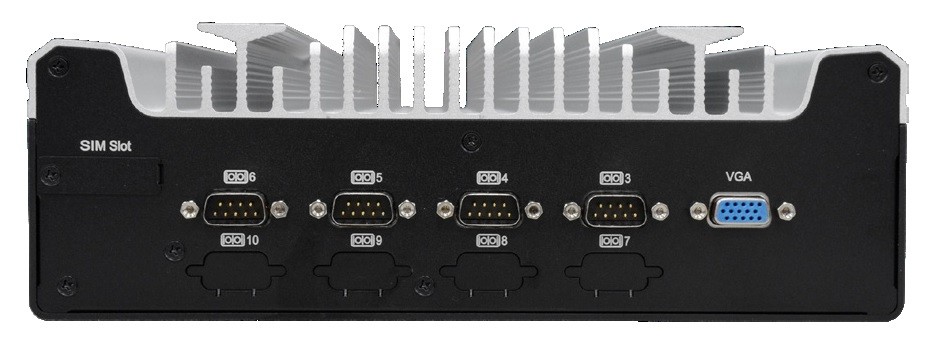

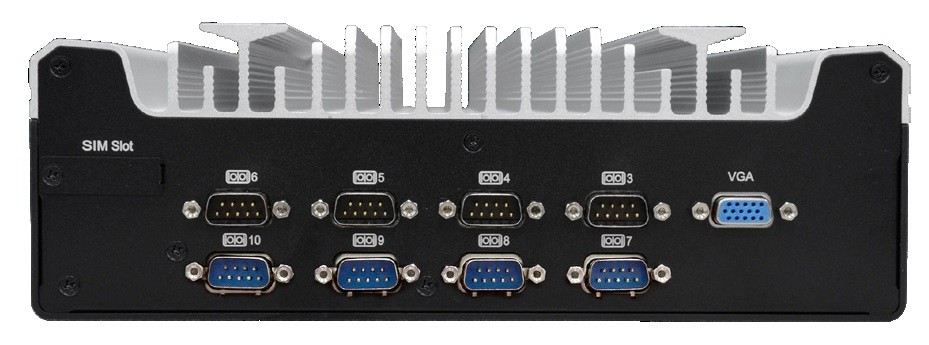

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| Seriell | RS-232 | DB-9 | 4 St, 8 St | |
| SIM | Anzahl | 2 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 4 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 70°C | ||
| Lagerung | -20° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 249,5 mm | |||
| Tiefe | 223 mm | |||
| Höhe | 85 mm | |||
| Vibration | Referenz Standard | IEC 68-2-64 | ||
| Schock | Messdaten | 3G, halben Sinusschwingung, 11 ms Dauer | ||
| Gewicht | 4500 g | |||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 4 St | |||
| Farbe | Schwarz / Silber | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 11 | Wird unterstützt | ||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | UKCA | |||
| RoHS konform | Ja | |||
Gerne beraten wir Sie persönlich.
