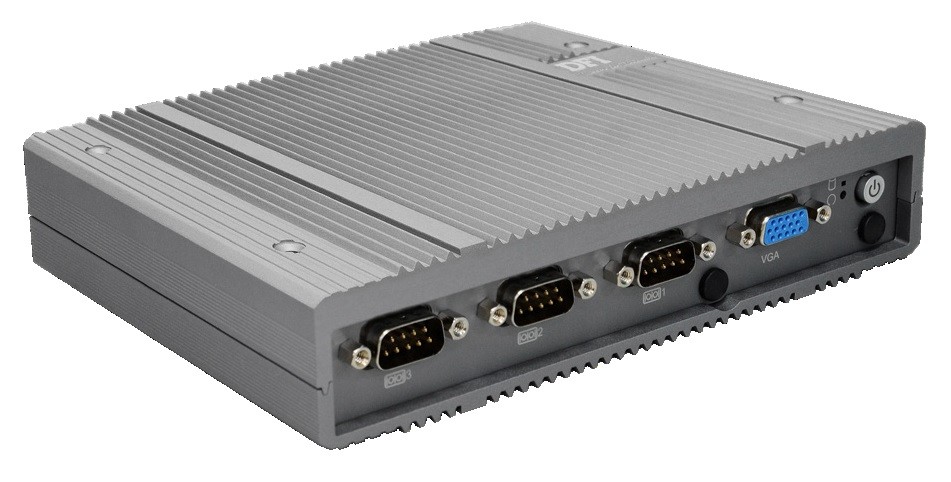

DFI EC700-ADN

EC700-ADN-N97, EC700-ADN-X7211E, EC700-ADN-X7425E

Embedded System

PRODUKT-FEATURES

// Embedded System
// [Intel Atom x7211E | Intel Atom x7425E | Intel N97]
// Passiv cooled
// [4 GB | 8 GB | 16 GB] RAM
// 2 x Display
// 4 x Serial
// 4 x USB (Back side)
// 3 x G-LAN (Back side)
// 3 x M.2 Slot
// 9~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI EC700-ADN

Allgemein
SKU / ArtikelnummerEC700-ADNEC700-ADN-N97, EC700-ADN-X7211E, EC700-ADN-X7425E
Produktgrunddaten
HerstellerDFI
Produkt-ID750-EC7004-000G, 750-EC7004-100G, 750-EC7004-700G
System
ProzessorVertikales SegmentEmbedded
SerieIntel Alder Lake
NummerIntel Atom x7211E, Intel Atom x7425E, Intel N97
CPU Kerne2 St, 4 St
SockelBGA 1264
Max. Turbo-Taktfrequenz3,2 GHz, 3,4 GHz, 3,6 GHz
Cache6 MB
Thermal Design Power (TDP)6 W, 12 W
ChipsatzSoC (System-On-Chip)
SpeicherMemory TypeDDR5
Frequenz4800 MHz
Maximaler Ausbau16 GB
Speicher onBoard4 GB, 8 GB, 16 GB
StorageEmbedded MultiMedia Card (eMMC)64 GB, -
BIOSAMI UEFI 256 Mbit SPI
I/O ControllerController 1I/O ControllerITE IT8786E
Grafik
ProzessorIntel UHD Graphics
HDMIVersion1.4
DisplayportVersion1.2
Erweiterung
M.2Slot 1Key IDM
InterfacePCIe ×2 (Gen. 3), SATA III
Unterstütze Abmaße2242, 2280
Slot 2Key IDE
InterfaceCNVi, PCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
Slot 3Key IDB
Interface4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 2.0, USB 3.0
Unterstütze Abmaße3042, 3052
M.2 Key IDsB, E, M
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
ControllerChipsatzIntel I210 PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk3x G-LAN

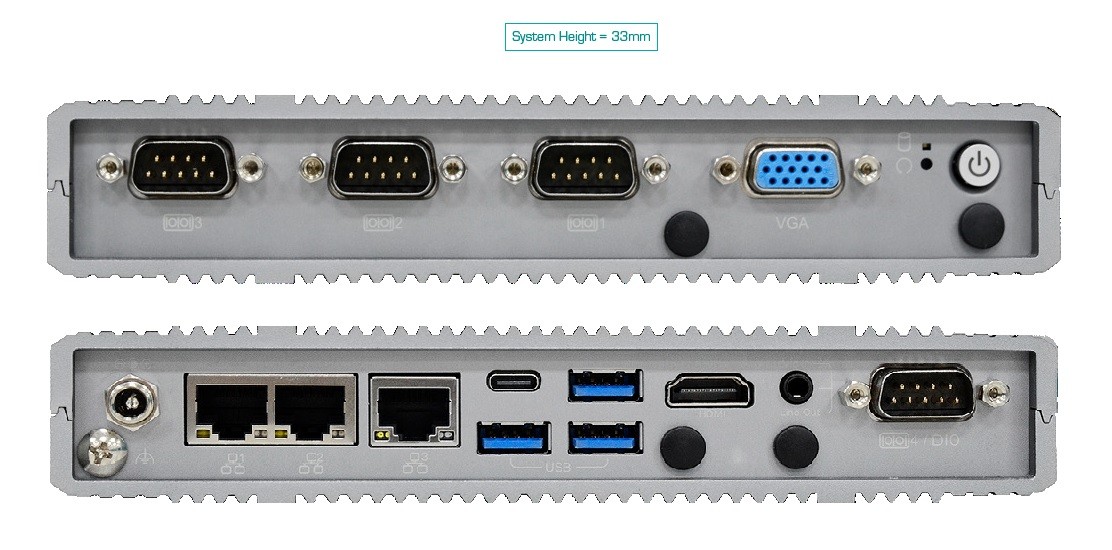

Externe I/O (Frontseite)
AnzeigeVGA1 St
SeriellRS-232DB-91 St
RS-232 / 422 / 485DB-92 St
Externe I/O (Rückseite)
AnzeigeHDMI1 St
DP USB-C1 St, -
AudioCombo Jack1 St
EthernetRJ-452 St
RJ-45 mit OOB1 St
SeriellRS-232DB-91 St
Digital I/OAnzahl1 St
Bits8-Bit
AnschlussDB-9
USBUSB v3.2 (Gen 2)3 St, 4 St
USB v3.2 (Gen 2, Type C)1 St, -
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich9~36V
AnschlussHohlstecker (verschraubt)
Stromversorgung - EingangDC: 9~36V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Kühlung
UmsetzungPassiv
Mechanik / Umgebung
TemperaturBetrieb-5° bis 60°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite180 mm
Tiefe127,8 mm
Höhe33 mm
VibrationVibration3G, 10~500 Hz
Referenz StandardIEC 68-2-64
SchockMessdaten30G, 18 ms
Referenz StandardIEC 68-2-27
BedienelementePower1 St
Reset1 St
StatusanzeigenStorage1 St
Power1 St
Antennenlöcher4 St
FarbeSilber
MaterialAluminium, Stahl
MontageoptionHutschiene (DIN Rail), VESA, Wandmontage
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)wind unterstützt
Windows 11 IoTwird unterstützt
LinuxDistributionUbuntu 22.04
Unterstützte BSLinux, Windows Embedded
Zertifikate / Konformitäten
CEJa
FCCClass AJa
Weitere Zertifikate / KonformitätenUKCA
RoHS konformJa
