Embedded System
// Embedded System
// [Intel Atom E3825 | Intel Atom E3845 | Intel Celeron J1900 | Intel Celeron N2807]
// [1,33 | 1,58 | 1,91 | 2] GHz
// Passiv cooled
// [2 GB | 4 GB] RAM
// 2 x Display
// 4 x Serial
// 1 x USB (Front page)
// 4 x USB (Back side)
// 2 x G-LAN (Back side)
// 3 x Mini-PCIe
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC700-BT
| Allgemein | ||||
| SKU / Artikelnummer | EC700-BT | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 750-EC7000-700G, 750-EC7000-900G, 750-EC7000-A00G, 750-EC7000-C00G, 750-EC7000-D00G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Bay Trail | |||
| Nummer | Intel Atom E3825, Intel Atom E3845, Intel Celeron J1900, Intel Celeron N2807 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,33 GHz, 1,58 GHz, 1,91 GHz, 2 GHz | |||
| Max. Turbo-Taktfrequenz | 2,16 GHz, 2,42 GHz, - | |||
| Cache | 1 MB, 2 MB | |||
| Thermal Design Power (TDP) | 4,3 W, 6 W, 10 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR3 | ||
| Frequenz | 800 / 1066 MHz, 1066 / 1333 MHz, 1333 MHz | |||
| Maximaler Ausbau | 4 GB | |||
| ECC | wird nicht unterstützt, wird unterstützt | |||
| Speicher onBoard | 2 GB, 4 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
| DVI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Erweiterung | ||||
| Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| Volle Bautiefe | Anzahl | 2 St | ||
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 3x Mini-PCIe | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | mSATA | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 1 St | ||

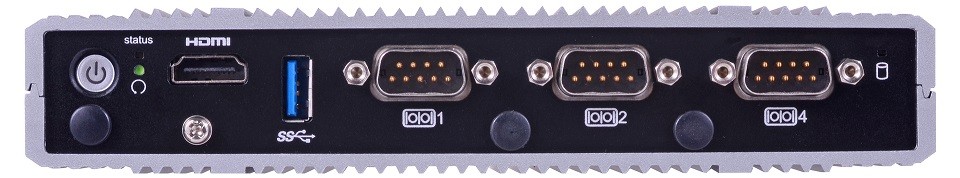

| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 3 St | |
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | DB-9 | |||
| USB | USB v3.0 | 1 St | ||

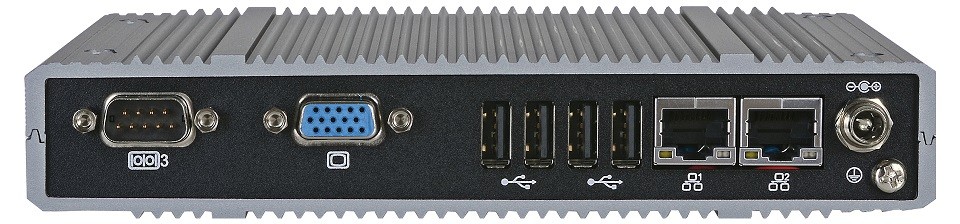

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| USB | USB v2.0 | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -20° bis 60°C | ||
| Betrieb (HDD) | 0° bis 50°C | |||
| Lagerung | -20° bis 85°C | |||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 180 mm | |||
| Tiefe | 121,2 mm | |||
| Höhe | 33 mm | |||
| Vibration | Vibration | 1G, 5~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| mit SSD | 10~500 HZ, IEC68-2-6 (3G) | |||
| Schock | mit HDD | 3G, halben Sinusschwingung, 11 ms Dauer | ||
| mit SSD | 11 ms, 15G, 3 Axen | |||
| Gewicht | 800 g | |||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 3 St | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Hutschiene (DIN Rail), VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Windows 8.1 (32-bit) | wird unterstützt | |||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Windows Embedded | WES7E | wird unterstützt | ||
| WES7P | wird unterstützt | |||
| WE8S | wird unterstützt | |||
| WE8P | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class B | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | KC | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q1/2014 | |||
| Voraussichtlich bis | Q4/2028 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
