Embedded System
// Embedded System
// [Intel Core i3-6100U | Intel Core i5-6300U | Intel Core i7-6600U]
// [2,3 | 2,4 | 2,6] GHz
// Passiv gekühlt
// [4 GB | 8 GB] RAM
// 2 x Anzeige
// 4 x Seriell
// 4 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 2 x Mini-PCIe
// 15~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC70A-SU
Allgemein | ||||
SKU / Artikelnummer | EC70A-SU | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
Produkt-ID | 750-EC70A0-000G, 750-EC70A0-100G, 750-EC70A0-200G, 750-EC70A0-300G, 750-EC70A0-400G, 750-EC70A0-500G | |||
System | ||||
Prozessor | Serie | Intel Skylake / Kaby Lake | ||
Nummer | Intel Core i3-6100U, Intel Core i5-6300U, Intel Core i7-6600U | |||
CPU Kerne | 2 St | |||
Threads | 4 St | |||
Sockel | BGA 1356 | |||
Basis Frequenz | 2,3 GHz, 2,4 GHz, 2,6 GHz | |||
Max. Turbo-Taktfrequenz | 3 GHz, 3,4 GHz, - | |||
Cache | 3 MB, 4 MB | |||
Thermal Design Power (TDP) | 15 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Frequenz | 1866 / 2133 MHz | ||
Maximaler Ausbau | 8 GB | |||
Speicher onBoard | 4 GB, 8 GB | |||
BIOS | Insyde SPI 128 Mbit | |||
Grafik | ||||
Prozessor | Intel HD Graphics 520 | |||
Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 5.0 | ||
HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
HW Encode | AVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9 | |||
Bildschirme (Multidisplay) | 2 Displays | |||
VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
Dual Mode | Ja (DP++) | |||
Erweiterung | ||||
Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
USB Unterstützung | Ja | |||
mSATA Unterstützung | Ja | |||
Volle Bautiefe | Anzahl | 1 St | ||
USB Unterstützung | Ja | |||
PCIe Schnittstellen | 2x Mini-PCIe | |||
Storage | mSATA | |||
Audio | ||||
Chipsatz | Realtek ALC888 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Active Management Technology (AMT) Version | 11.0 | |||
Netzwerk | 2x G-LAN | |||

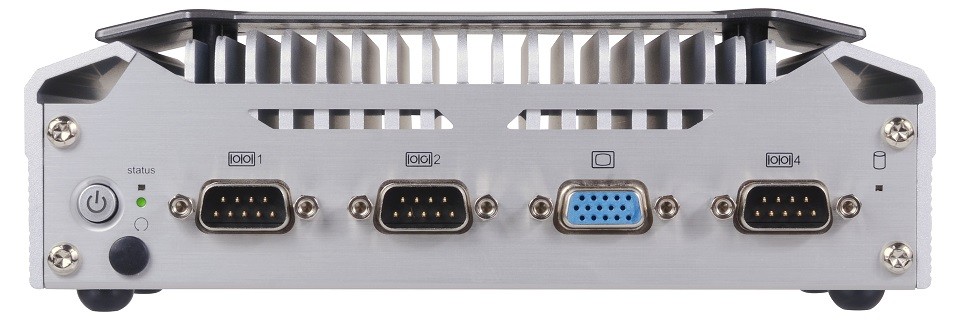

Externe I/O (Frontseite) | ||||
Anzeige | VGA | 1 St | ||
Seriell | RS-232 | DB-9 | 1 St | |
RS-232 / 422 / 485 | DB-9 | 2 St | ||
Digital I/O | Anzahl | 1 St | ||
Bits | 8-Bit | |||
Anschluss | DB-9 | |||

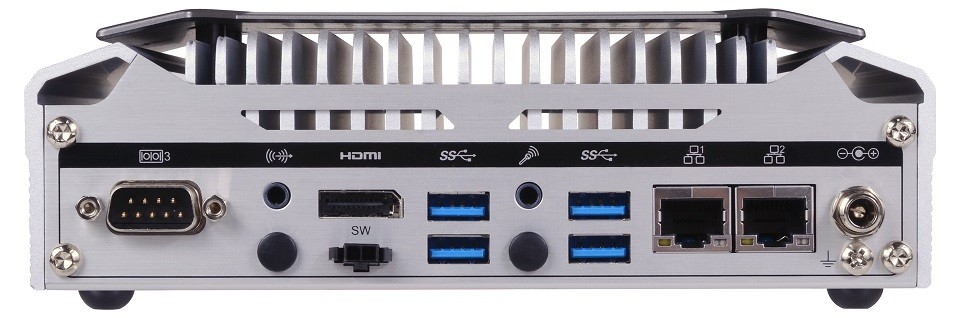

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St | ||
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
Ethernet | RJ-45 | 2 St | ||
Seriell | RS-232 | DB-9 | 1 St | |
USB | USB v3.0 | 4 St | ||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 15~36V | |||
Anschluss | Hohlstecker | |||
Stromversorgung - Eingang | DC: 15~36V | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 1 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb (SSD) | -20° bis 60°C | ||
Lagerung | -20° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Lagerung | 5 bis 95%, nicht kondensierend | |||
Abmaße | Formfaktor | Embedded System | ||
Breite | 181,6 mm | |||
Tiefe | 118,4 mm | |||
Höhe | 57 mm | |||
Vibration | Referenz Standard | IEC 68-2-6 | ||
mit HDD | 5~500 HZ, IEC68-2-64 (3G) | |||
Schock | Referenz Standard | IEC 68-2-27 | ||
mit HDD | 3G, halben Sinusschwingung, 11 ms Dauer | |||
Gewicht | 1100 g | |||
Bedienelemente | Power | 1 St | ||
Power (Terminal Anschluss) | 1 St | |||
Reset | 1 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Antennenlöcher | 1 St | |||
Material | Aluminium | |||
Montageoption | Hutschiene (DIN Rail), VESA, Wandmontage | |||
Betriebssysteme / Software | ||||
Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
Windows 8.1 (64-bit) | wird unterstützt | |||
Windows 10 (64-bit) | wird unterstützt | |||
Unterstützte BS | Windows | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
UL | Ja | |||
FCC | Class A | Ja | ||
CCC | Ja | |||
RoHS konform | Ja | |||
Lebenszyklus | ||||
Produktionsstart | Q3/2017 | |||
Voraussichtlich bis | Q3/2030 | |||
Herstellergarantie | ||||
Herstellergarantie | 3 Jahre |
